分区裂土器连接固定支架结构设计

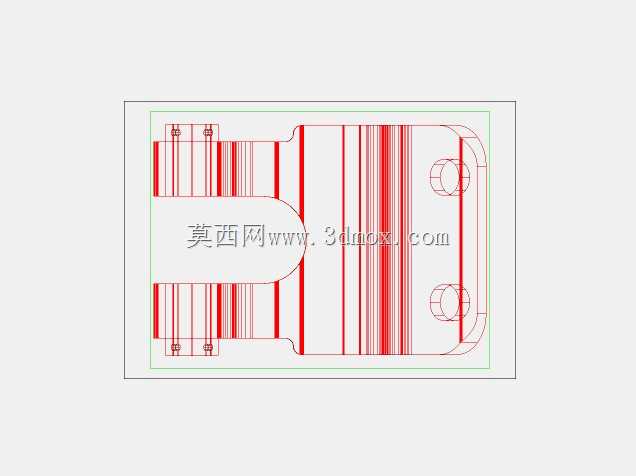

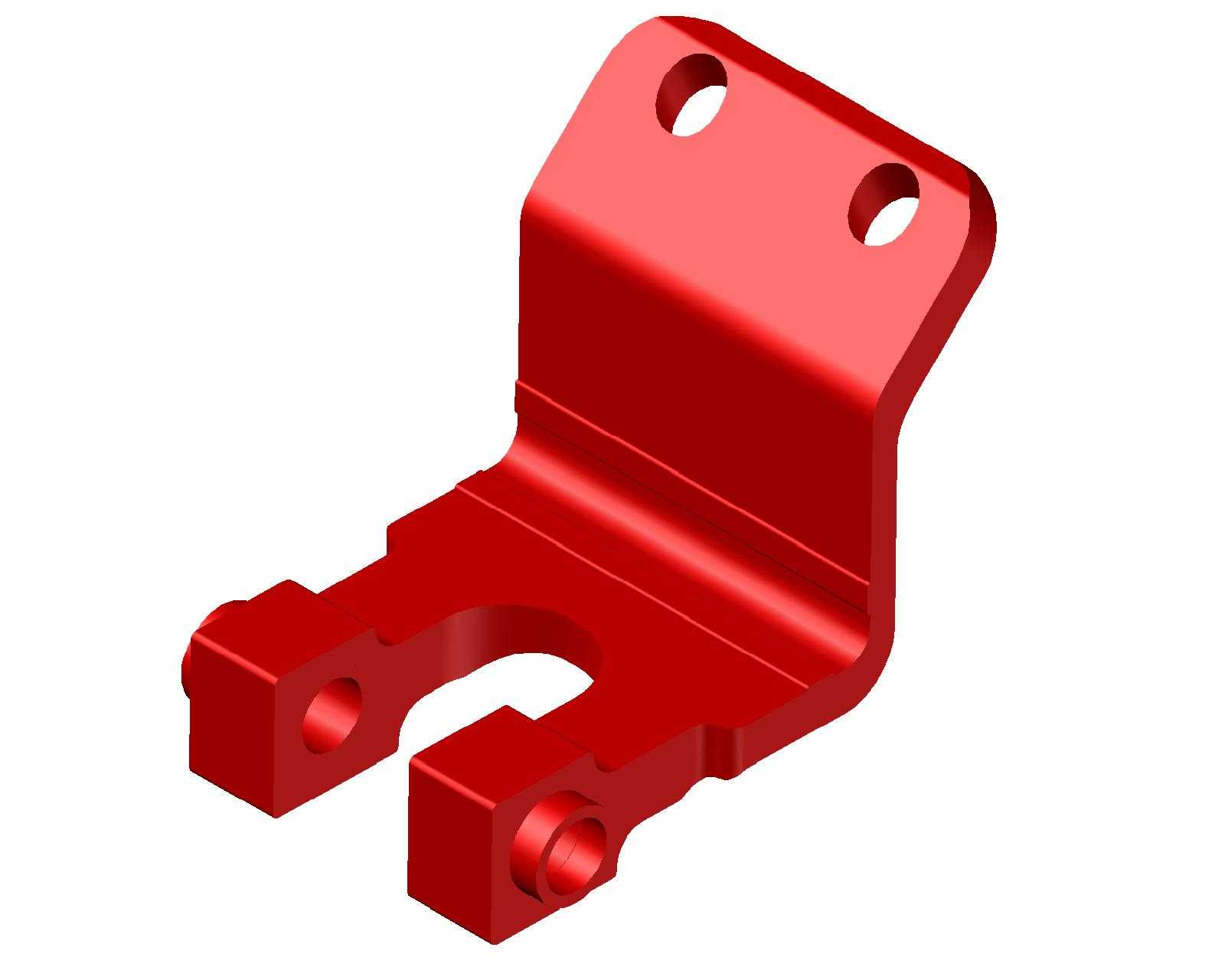

这款分区裂土器的连接固定支架，是深耕作业机具上的核心受力连接件，主要适配小型耕整设备的分区裂土作业单元，承担裂土工作部件与机具主梁之间的载荷传递、位置固定功能，在田间作业时需要承受土壤切削带来的交变冲击载荷、耕作阻力带来的侧向扭力，因此结构设计上优先保障受力路径的连续性与安装的可靠性。从结构形态来看，支架采用一体化折弯成型的主体结构，上部为带两个同轴安装孔的平直安装面，两个安装孔的孔位间距、孔径尺寸严格匹配机具主梁上的预装螺栓规格，安装时可通过螺栓直接将支架锁紧在主梁下方的安装位上，安装面与主梁贴合面做了平面度公差控制，避免装配后出现应力集中点。折弯段采用大圆角过渡设计，既规避了折弯加工时的材料开裂风险，也能让上部安装面传递来的垂直载荷顺畅传导至下部工作端，减少直角拐角处的应力集中系数，应对田间作业时的突发冲击载荷时，不会出现拐角处断裂的问题。下部为叉形连接结构，两个对称的支脚分别开有横向销孔，用于铰接分区裂土器的工作刀头，销孔的同轴度公差控制在0.05mm以内，保证刀头铰接后转动灵活无卡滞，同时叉口的开槽宽度适配刀头连接端的厚度，预留了合理的装配间隙，既不会因间隙过大导致作业时刀头晃动幅度过大，也不会因间隙过小造成装配困难、作业时泥沙卡滞的问题。设计过程中充分考虑了农机作业的恶劣工况，整体结构没有多余的冗余设计，在保障结构强度的前提下尽可能控制零件自重，降低机具整体的负载。安装边界方面，上部安装面的宽度、孔位中心距适配多数小型耕整机具的通用主梁规格，下部叉口的安装尺寸匹配常规分区裂土刀头的铰接尺寸，可直接替换同类型老旧支架，不需要额外改动主梁或刀头结构，通用性较强。零件表面的红色涂装是农机配件常用的防护涂层，可应对田间潮湿、泥沙磨损的工况，延缓基材锈蚀速度，延长零件的实际使用寿命。在实际作业过程中，该支架不仅要传递垂直方向的耕作阻力，还要承受刀头遇到石块、硬土块时产生的瞬时冲击载荷，因此在壁厚设计上经过了载荷校核，折弯主体的板材厚度满足最大耕作深度下的强度要求，不会出现受力变形的情况。
