铰接式金属连接锁扣结构设计

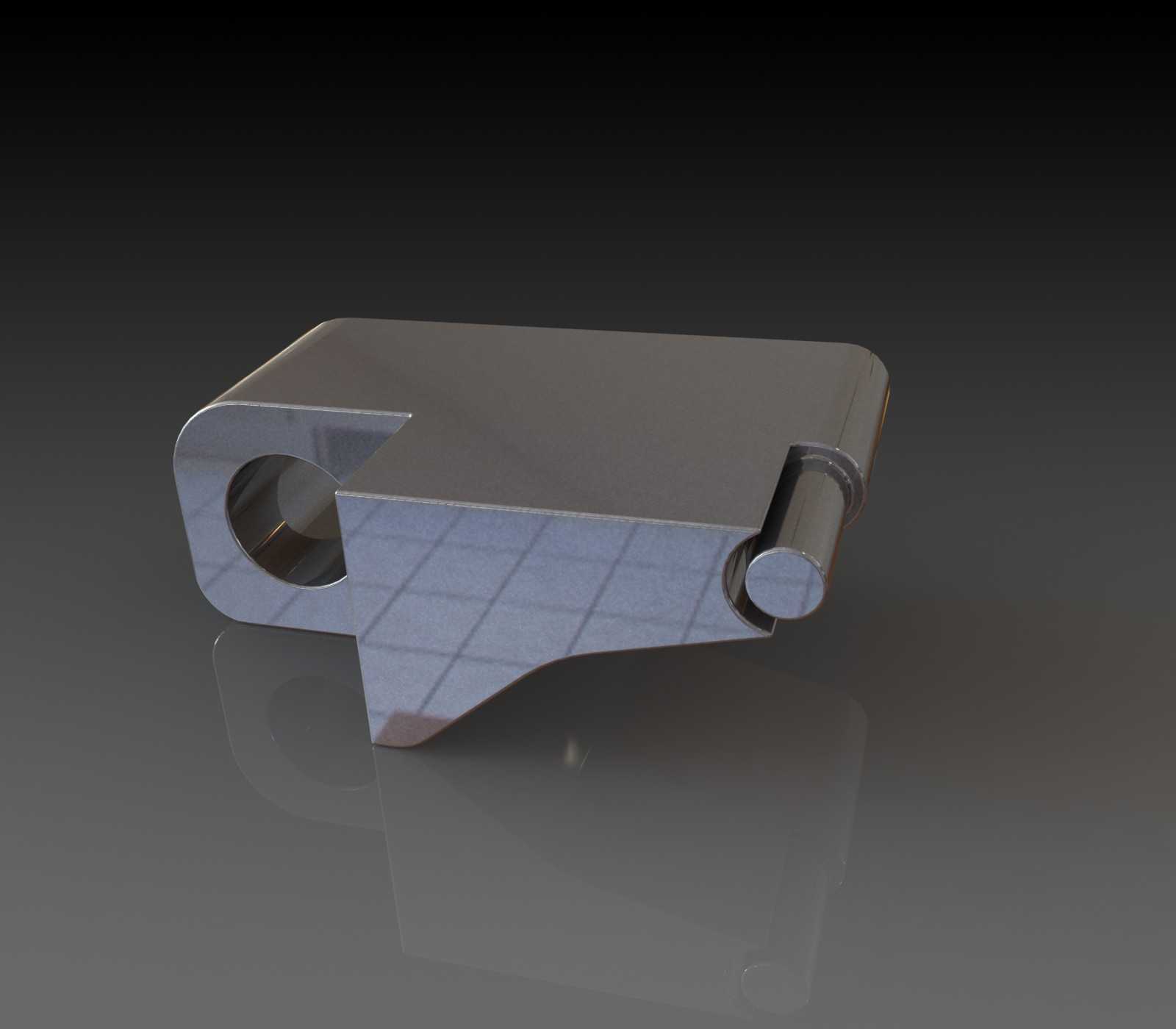

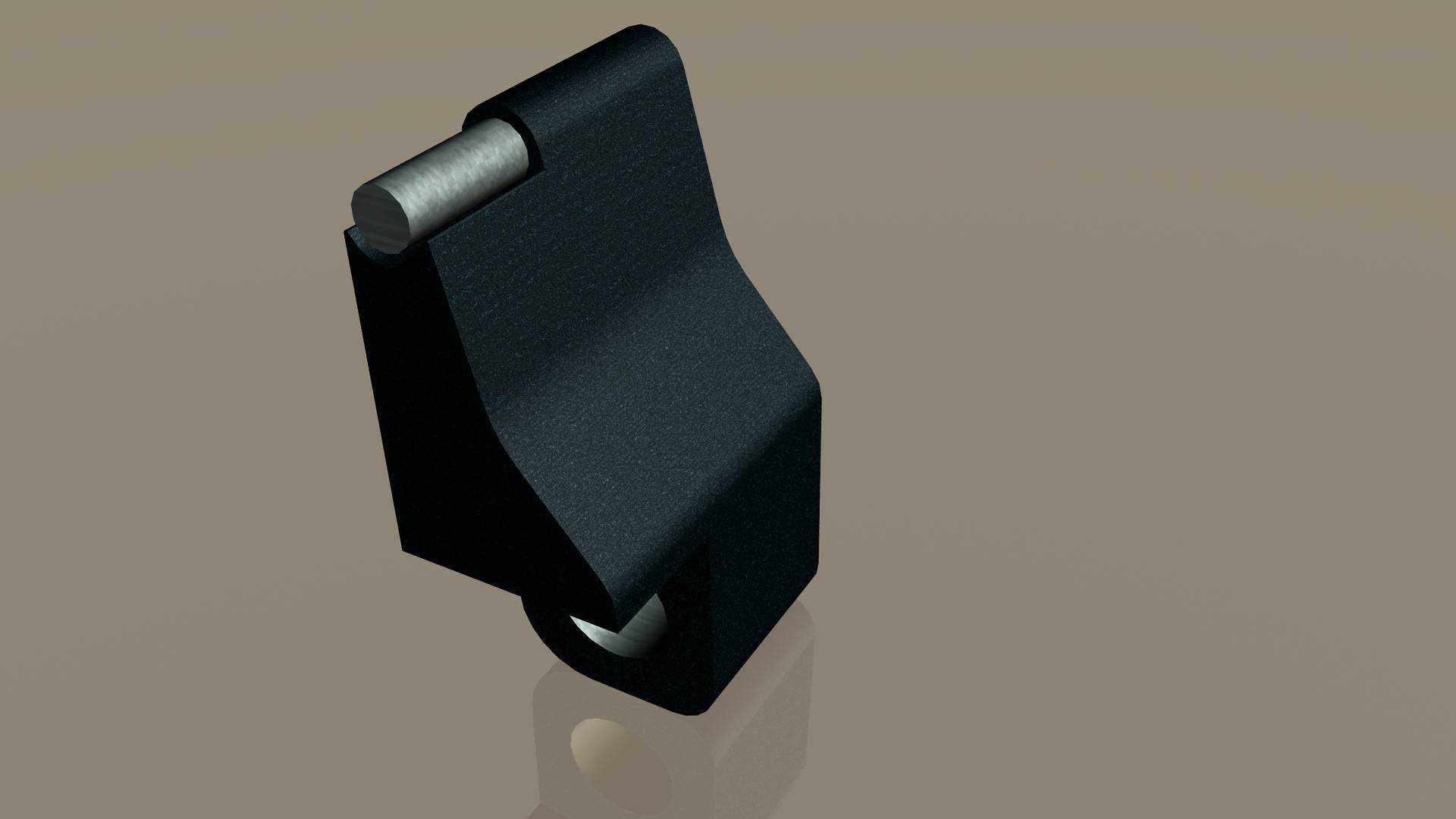

这类铰接式金属锁扣常应用在需要频繁开合的设备舱门、工装夹具快拆结构、小型设备防护盖板的连接部位，日常工况中需要承受一定的侧向拉力与反复开合的磨损，设计时首先要保证铰接部位的转动顺滑无卡滞，同时锁合状态下不能出现意外松脱的情况。从结构来看，主体采用一体化铣削成型的基座，一端设置带通孔的铰接耳，用来穿装固定销轴实现与固定端的铰接连接，通孔的内径公差需要控制在H7级别，保证销轴装配后既不会出现旷量晃动，也不会因为过盈导致转动阻力过大。基座另一端设置卷边式的销轴容纳槽，用来与活动端的圆柱轴配合实现锁合动作，卷边的圆弧半径需要与配合轴的半径保持0.1mm的间隙，既保证锁合时的导向顺滑，也避免间隙过大导致锁合后出现窜动。主体的斜面设计并非单纯的造型处理，而是在锁合过程中起到导向压合的作用，当活动端轴沿斜面滑入卷边槽时，会通过斜面的楔紧作用把两个被连接件牢牢压紧，消除连接面之间的间隙，避免设备运行过程中因为振动产生连接松动。安装边界方面，基座的底面为完全平面，安装时需要贴合被连接件的安装面，铰接耳的通孔中心到基座底面的垂直距离是安装定位的核心尺寸，这个尺寸直接决定了锁合后的压紧行程，设计时需要根据被连接件的厚度公差调整这个尺寸，保证锁合后有足够的压紧量同时不会出现锁止不到位的情况。铰接部位的销轴端部需要做铆边处理，防止销轴在反复转动过程中从铰接耳中脱出，卷边槽的开口角度需要控制在35度到40度之间，角度过大容易导致锁合后受外力脱开，角度过小则会导致开合过程中活动轴卡滞无法顺利入槽。材质选择上这类构件一般采用45号钢或者304不锈钢加工，表面做抛光或者发黑处理，45号钢材质的构件需要做调质处理提升整体强度，承受较大拉力的使用场景下还需要对铰接孔和卷边槽部位做高频淬火，提升耐磨性能，延长反复开合的使用寿命。在实际装配调试时，需要先将基座通过螺栓固定在固定端构件上，再调整活动端轴的安装位置，保证开合过程中活动轴能准确对准卷边槽的导向斜面，不会出现偏磨的情况，当锁合到位后，活动轴应该完全落入卷边槽的圆弧最低点，此时被连接的两个部件接触面应该完全贴合，用塞尺检查不能出现超过0.05mm的间隙，避免设备运行时的振动导致锁扣磨损加快。
