斜向接管立柱式支撑承载构件

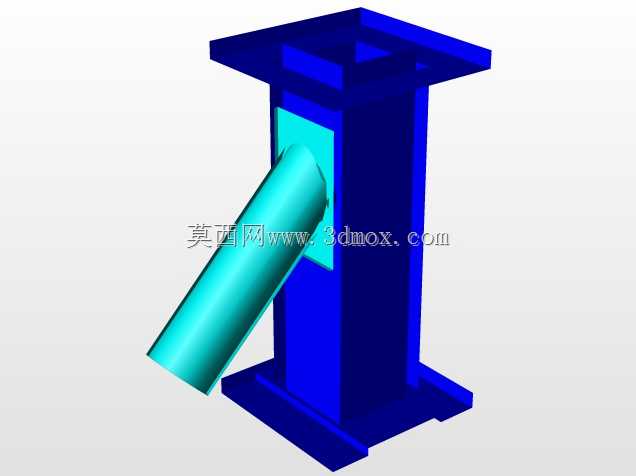

这类带斜向接管的立柱式支撑构件，常见于工业厂区的工艺管线布设、小型设备承重支撑场景中，核心作用是为竖向承载的主体结构提供侧向管线引出的接口，同时保证整体结构的承重稳定性，避免管线外接时额外焊接支架破坏主立柱的受力结构。从结构设计逻辑来看，主立柱采用上下带安装法兰板的箱型截面设计，上下法兰板预留螺栓安装位，可直接通过螺栓与底部基础、顶部承载平台完成刚性连接，安装时无需额外现场焊接主承力结构，能大幅缩短现场施工的装配周期。斜向接管以固定倾角与主立柱侧壁贯通连接，接口处做了贴合立柱外壁的相贯线切口处理，保证焊接时焊缝能连续满焊，避免出现应力集中的缺口，在管线输送流体或散料时，斜向角度的设计能减少物料滞留，降低输送过程的阻力，同时斜管本身与主立柱连接后形成三角受力结构，能抵消部分侧向载荷对主立柱的弯矩影响，提升整体结构的抗侧移能力。

设计过程中需要重点控制几个边界尺寸：首先是上下法兰板的外伸尺寸，要匹配常用的预埋螺栓孔间距，保证安装时能直接对准基础预留孔，不需要现场扩孔；其次是斜接管的伸出长度，要预留足够的管线法兰连接操作空间，避免安装管线时扳手等工具没有操作余量，同时斜管的倾角要结合实际输送物料的安息角设置，保证物料能依靠自重顺利流出，不会在接口处堆积堵塞。主立柱的箱型截面壁厚需要根据顶部承载重量核算，既要避免壁厚过薄导致立柱失稳变形，也要避免壁厚过大造成材料浪费，上下法兰板的厚度要匹配螺栓规格，防止螺栓锁紧时法兰板发生翘曲变形，影响连接的紧密性。

实际应用中，这类构件多用于粉体输送管线的中转支撑、小型除尘设备的出风口支撑、厂区工艺管线的竖向转斜向过渡节点，相比传统的现场焊接支架，这种预制好的一体化构件能保证焊接质量可控，相贯线切口的精度更高，现场安装只需要完成螺栓紧固和外接管线的法兰连接，不需要在现场进行大量的切割焊接作业，能有效降低现场施工的安全风险，也能减少现场焊接带来的防腐层破坏问题，构件出厂前可以统一完成表面防腐涂装，延长在工业腐蚀环境下的使用寿命。需要注意的是，安装时要保证主立柱的垂直度偏差控制在规范允许范围内，斜接管的对接法兰要与外接管线保持同轴，避免强行对接造成额外的装配应力，长期使用过程中要定期检查接口焊缝处是否有开裂、法兰螺栓是否有松动，尤其是输送有振动的物料时，要做好防松处理，避免长期振动导致螺栓脱落影响结构安全。
