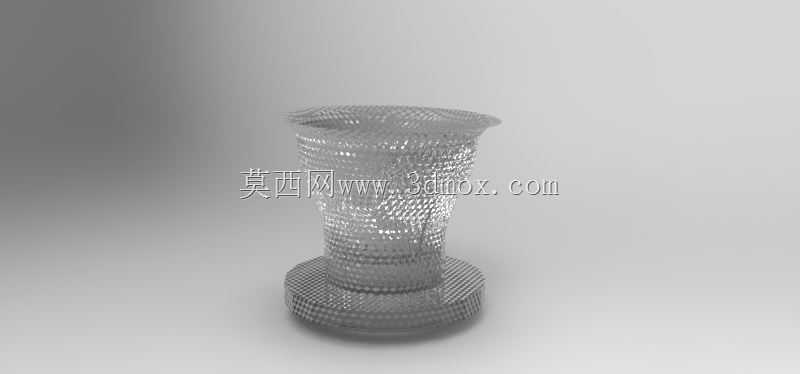

网孔结构立式过滤承座三维造型

这类带密集网孔的立式承托过滤构件，多应用在流体输送管路的末端过滤环节，也可嵌入小型实验设备的流体通路中，承担介质过滤与上部元件承托的双重作用。从结构设计逻辑来看，底部的圆盘法兰边是核心安装定位基准，安装时可通过圆周均布的紧固件将整个构件固定在设备安装面板或者管路对接端面上，法兰边的厚度经过受力校核，能够承受上部网孔筒体传递的介质冲击载荷，同时保证密封面的平面度要求，避免安装后出现介质侧漏的问题。中部的锥形过渡筒体是主要的过滤功能区，筒体壁面布满均匀排布的微小网孔，网孔的孔径根据过滤精度要求做了等比例排布，既保证足够的通流面积降低流体通过时的阻力，又能有效拦截介质中粒径超标的固体杂质，锥形的筒体结构相比直筒结构拥有更大的过滤接触面积，同时杂质在重力作用下更容易沿着锥面滑落至底部区域，减少网孔堵塞的概率，延长连续工作的维护周期。上部的翻边敞口结构一方面可以作为待过滤介质的流入导向，避免介质冲入时出现飞溅外溢的情况，另一方面翻边的加强结构能够提升筒体上口的结构刚度，避免长期受流体冲击出现上口变形的问题。建模过程中，网孔的排布采用阵列特征配合锥面映射实现，保证所有网孔的轴线垂直于所在位置的锥面，避免出现孔口毛刺或者通流截面不一致的问题，底部法兰与筒体的衔接位置做了圆角过渡处理，减少应力集中的同时，也避免加工或者安装过程中出现锐边划伤的风险。实际选型应用时，需要根据安装位置的预留空间确认底部法兰的外径尺寸，同时根据管路的通流流量匹配筒体的有效过滤面积，网孔的孔径参数需要结合待过滤介质的杂质粒径做对应调整，安装时法兰面需要搭配对应规格的密封垫片，保证连接位置的密封性能，构件整体的材质通常根据接触介质的腐蚀特性选择不锈钢或者工程塑料，对应建模时的壁厚参数也需要根据材质的强度特性做适配调整，保证承压能力满足工况要求。
