户外安装中压隔离开关手动驱动装置结构

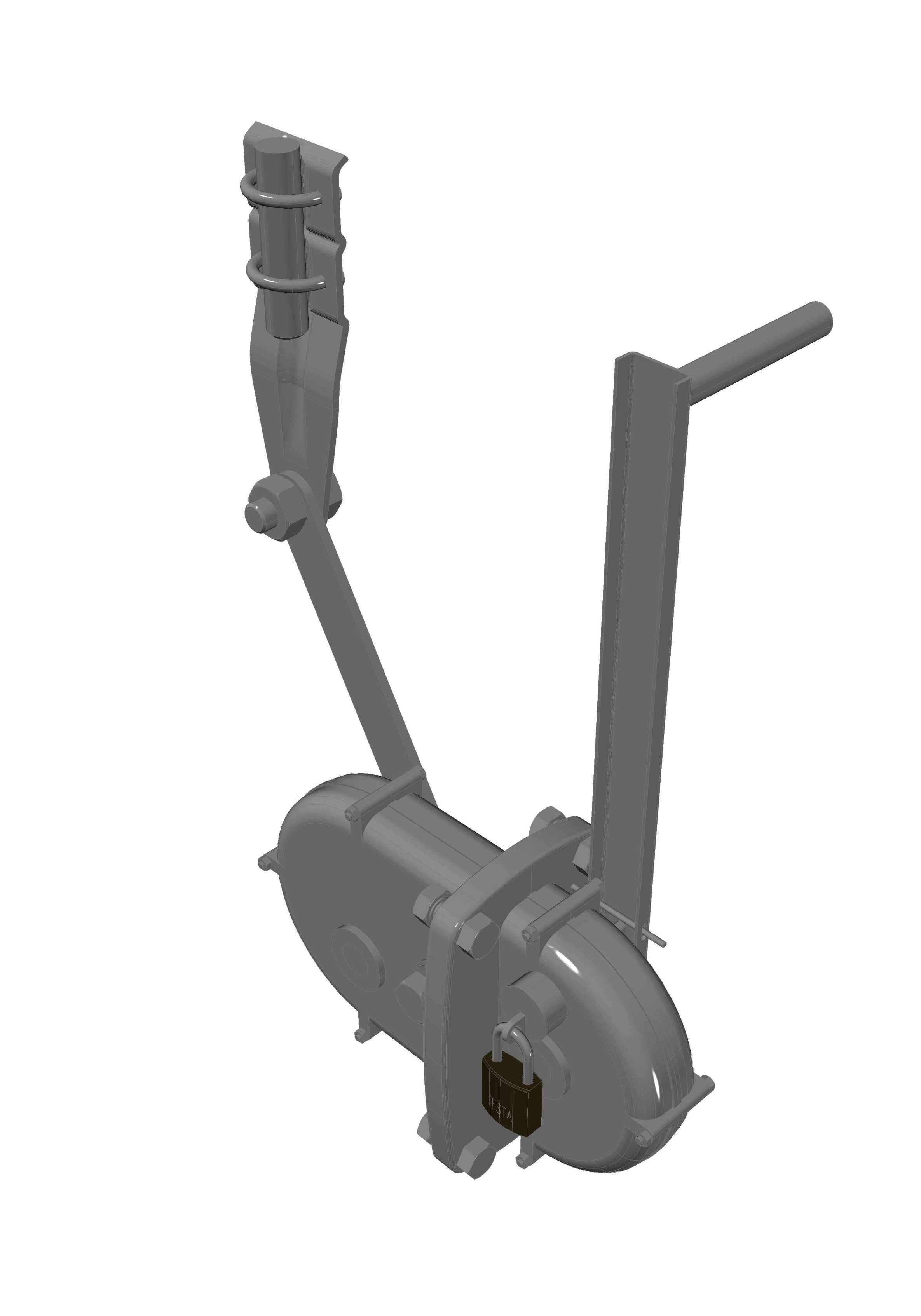

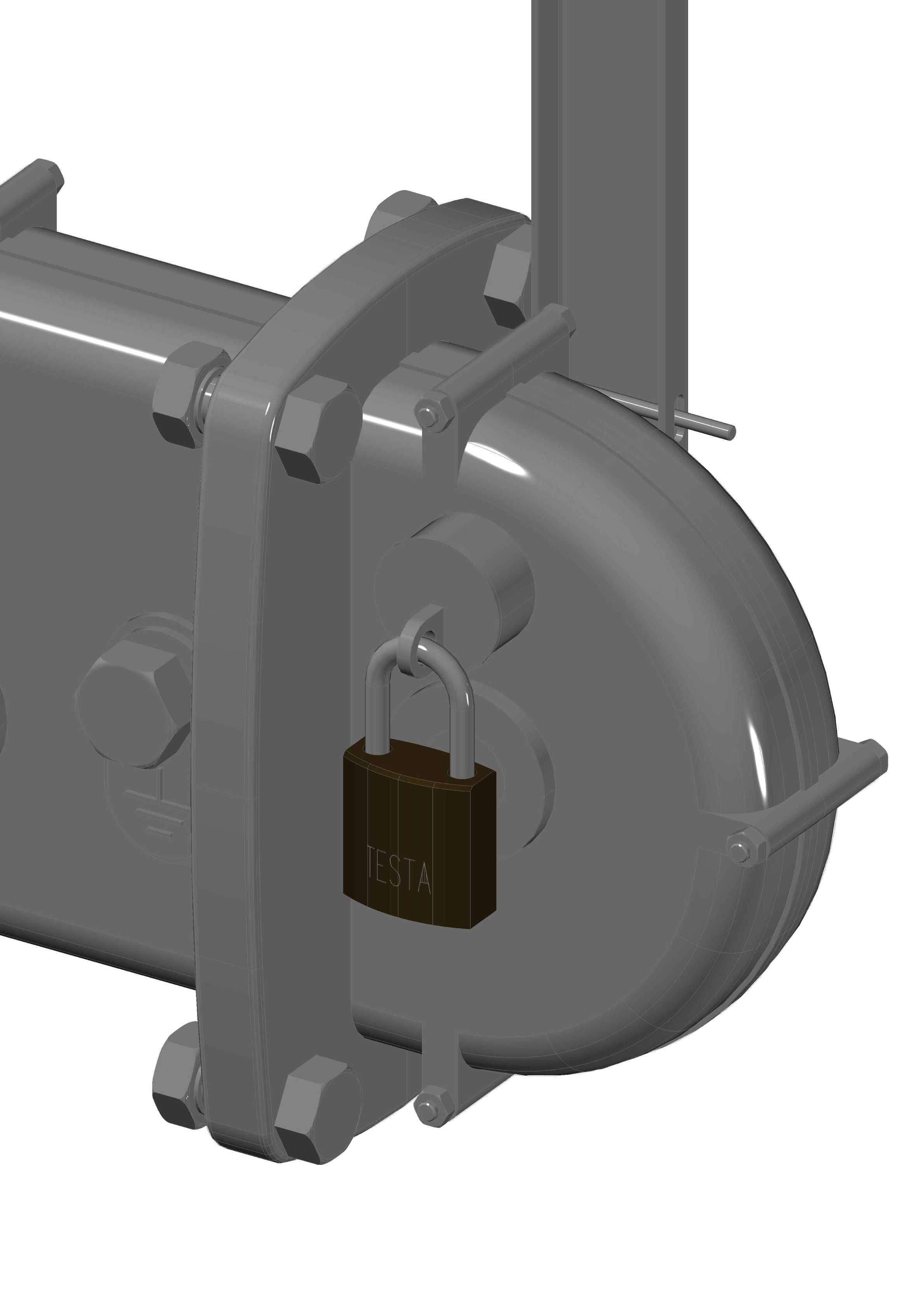

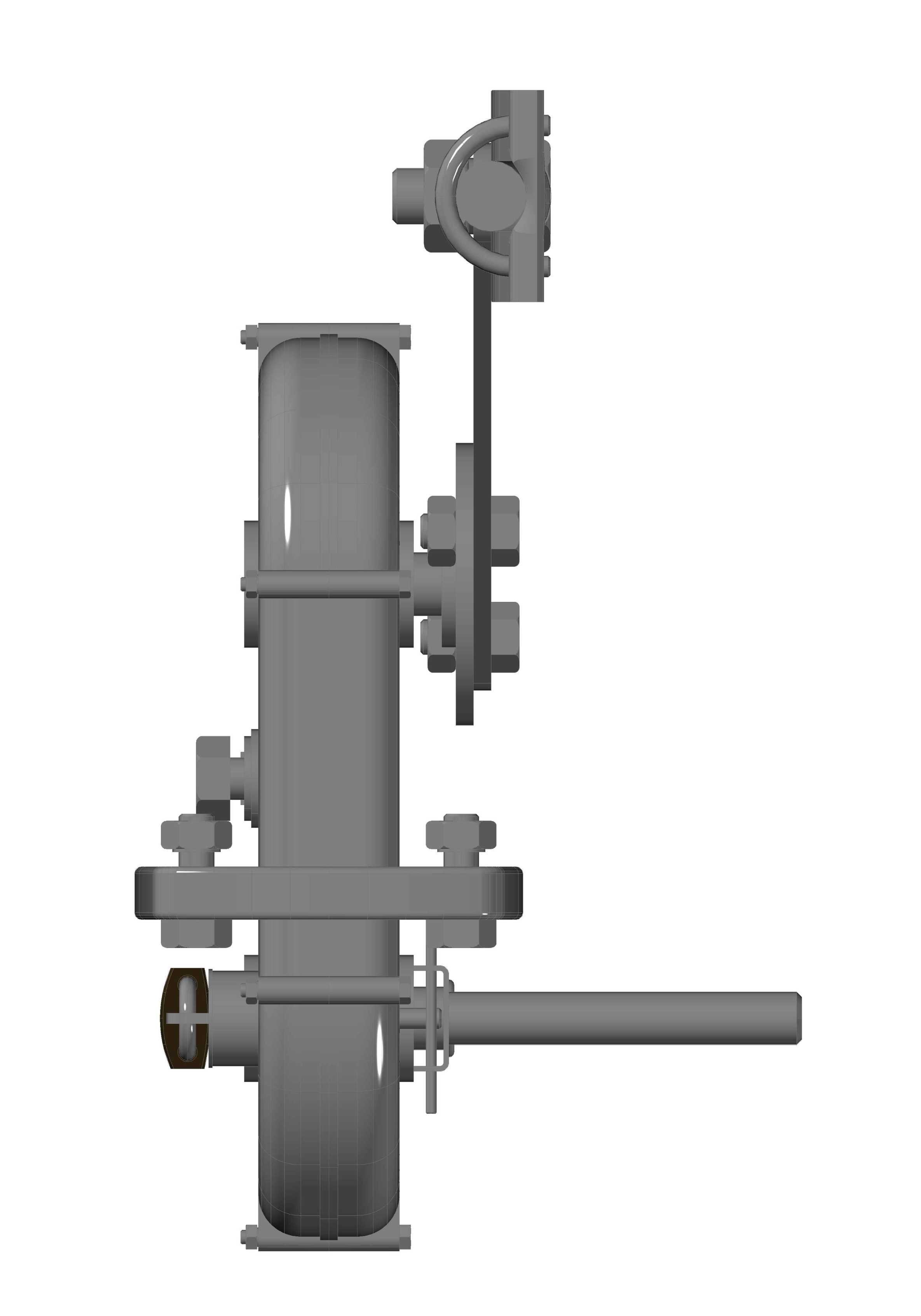

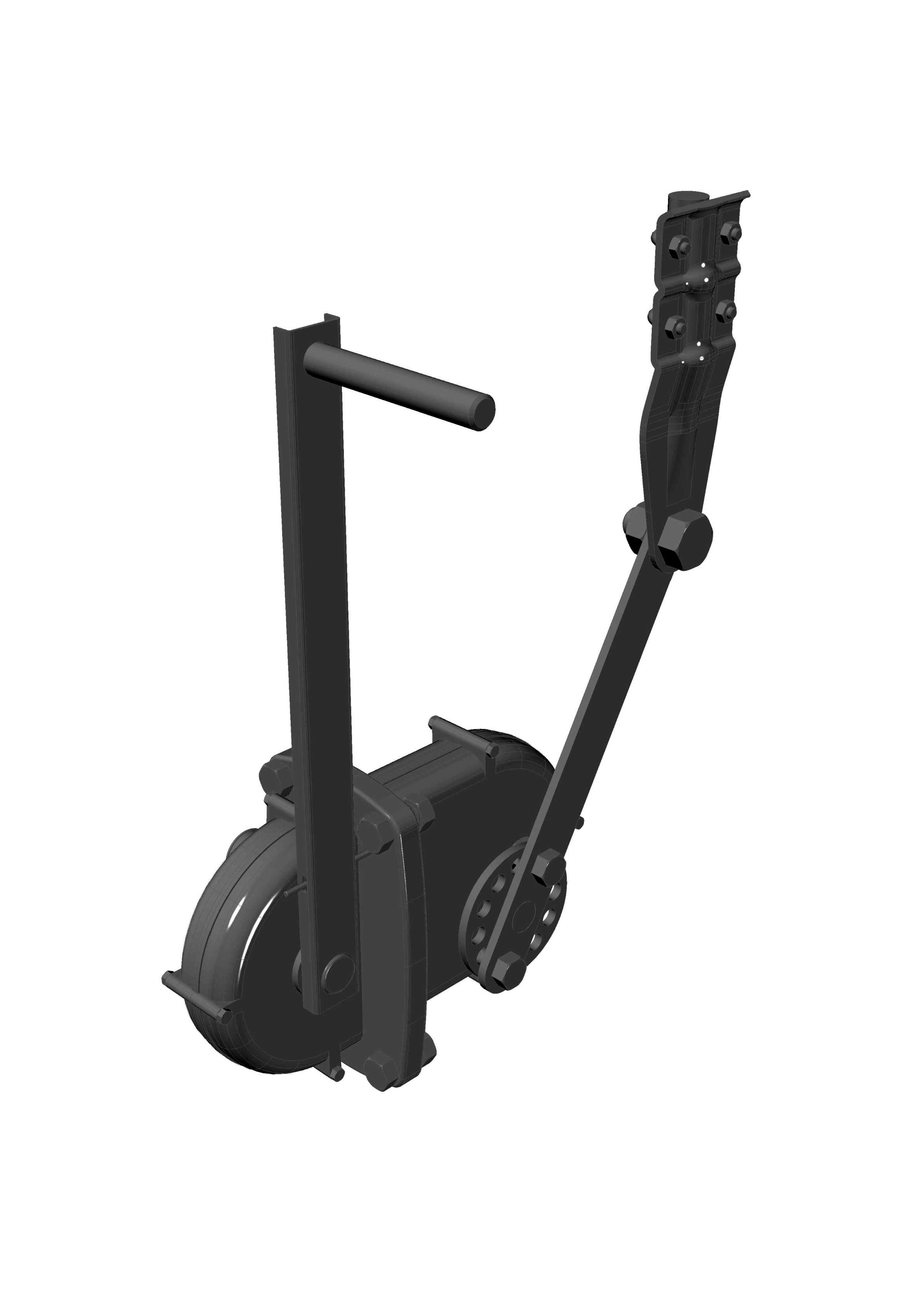

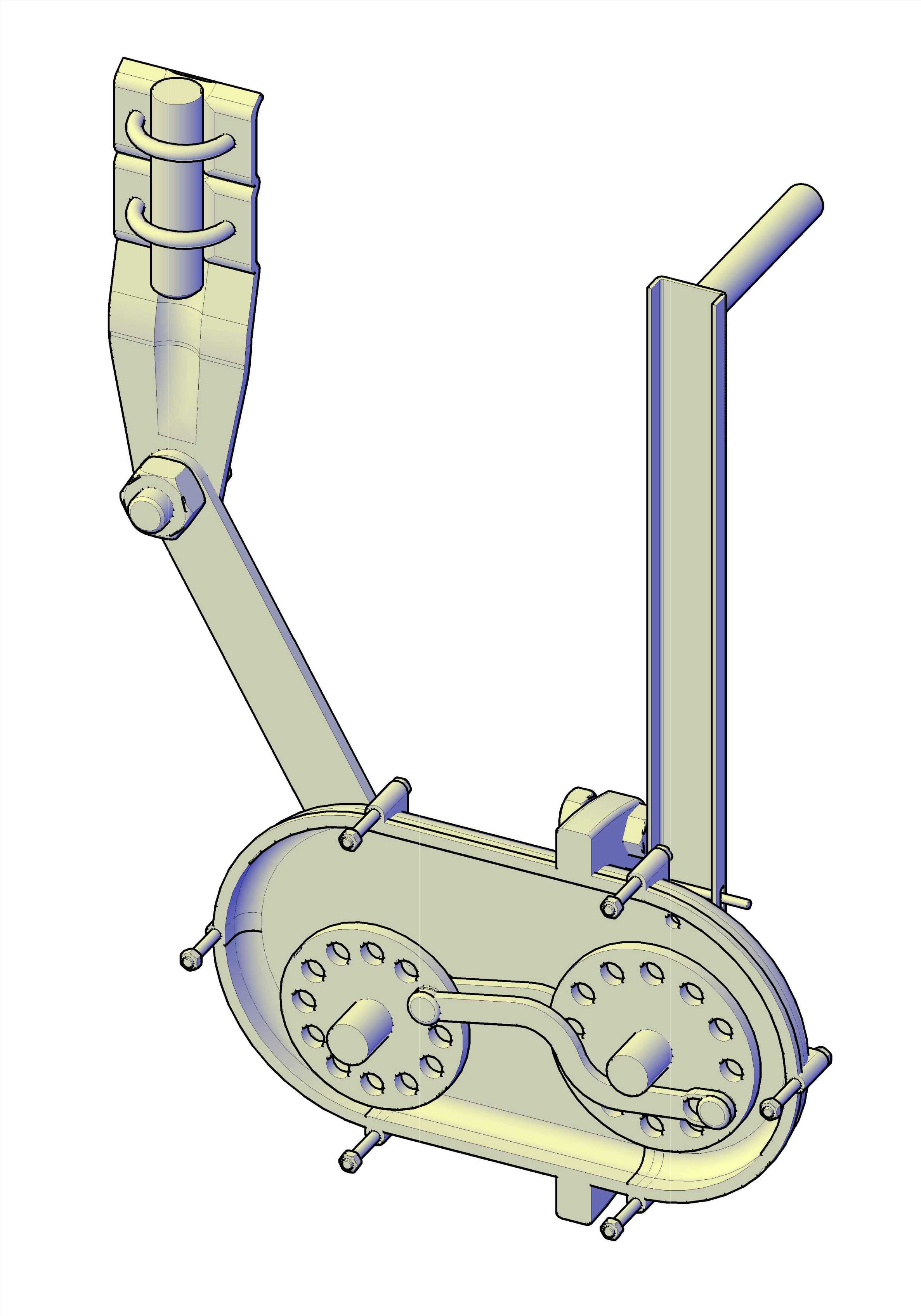

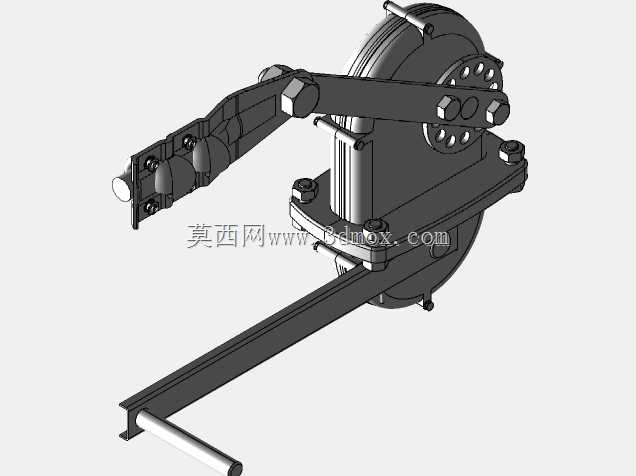

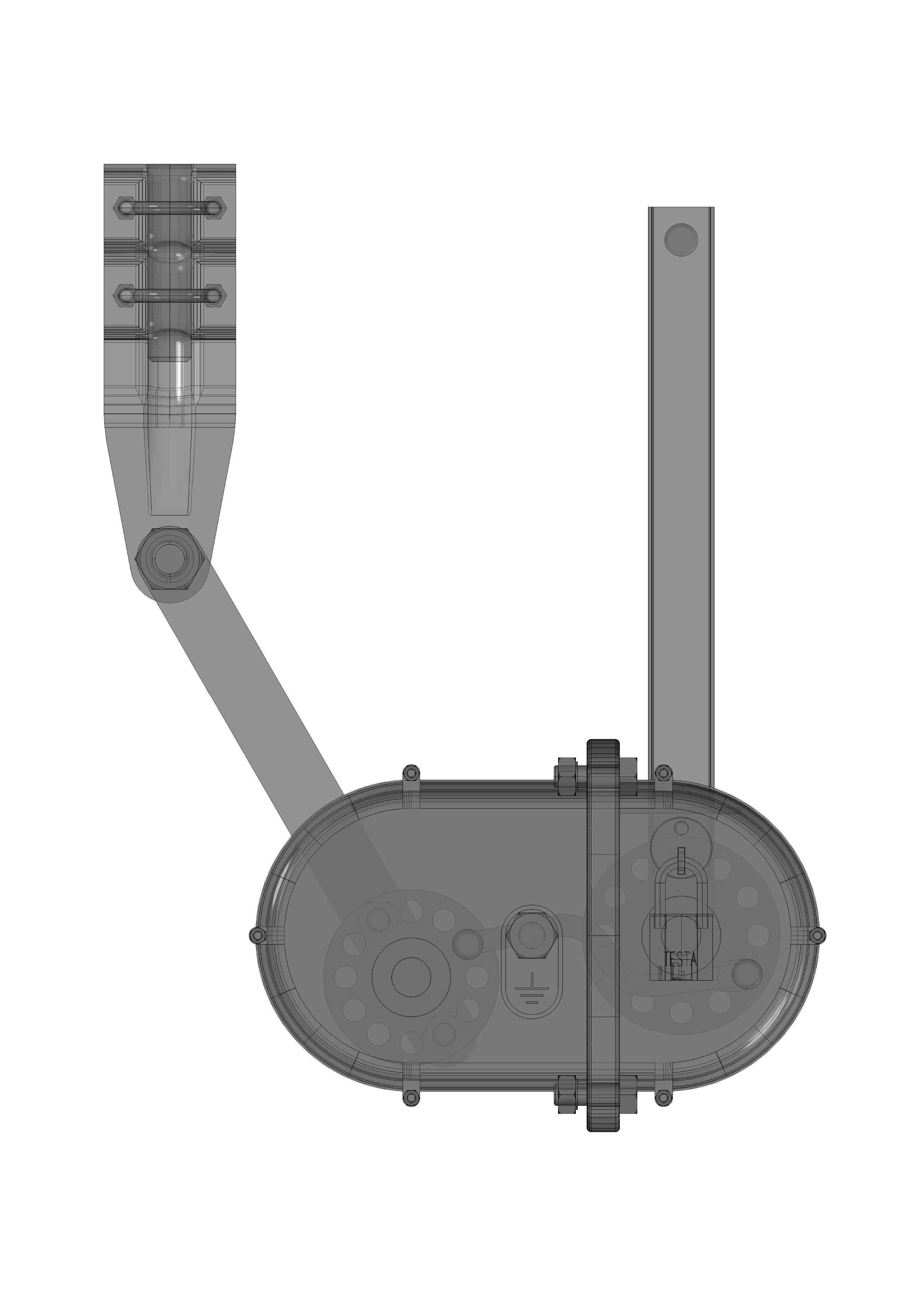

这款手动驱动结构主要适配户外架设的中压配电线路隔离开关，在城郊架空线路分段节点、户外箱变进线侧、山区农网支线T接位置都能见到这类驱动结构的应用，它不需要额外配置电动操作电源，完全依靠人工手动输入扭矩完成隔离开关的分合闸动作，在无辅助电源的户外配电场景下可靠性优势非常突出。从结构设计逻辑来看，整个驱动壳体采用密封式铸造成型，外露的操作轴位置设置了多层防水密封圈，配合壳体结合面的密封胶条，能够阻挡户外降雨、扬尘、凝露对内部传动构件的侵蚀，即便是沿海高盐雾区域、高海拔强紫外线区域的长期户外布设，也能保证内部传动副不会出现卡涩锈蚀。驱动端的操作接口采用标准方轴配合结构，和隔离开关本体的传动输入轴直接对接，不需要额外加工过渡连接套，现场安装时只需要对准轴位插入后锁紧固定销即可完成装配，大幅降低户外高空作业的装配难度。内部传动采用减速增扭结构设计，操作人员只需要在地面使用配套的绝缘操作杆套入驱动端的操作头，施加较小的圆周力就能带动隔离开关完成分闸、合闸的全行程动作，同时内部设置了到位自锁结构，当开关分合到限定位置后会自动卡紧锁止，不会因为户外大风、线路震动导致开关出现误分误合的情况。从安装边界来看，整个驱动结构的安装法兰孔位和主流中压隔离开关的安装接口完全匹配，横向伸出的操作端距离安装基准面的距离预留了足够的绝缘操作空间，不会和相邻的绝缘子、引线金具产生运动干涉，壳体外侧预留的挂锁位可以在开关分闸或者合闸到位后加装安全挂锁，配合电力作业的安规要求，防止误操作引发的带电作业事故。整个结构的外形做了圆弧过渡处理，没有突出的尖锐棱角，一方面可以减少户外积冰、积尘的附着，另一方面也能降低高空作业时人员磕碰受伤的风险，内部的传动构件全部采用自润滑耐磨材质，长期使用不需要定期拆解加注润滑脂，非常适合运维条件有限的偏远户外配电点位使用。
