线框结构乘用车车体三维设计

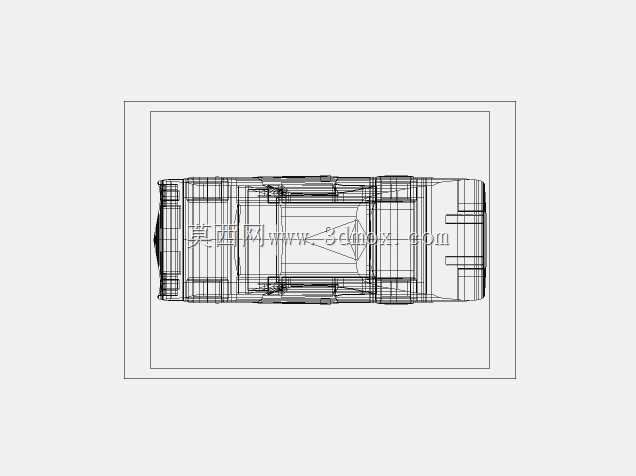

日常做整车结构方案推演时，这类线框车体模型是前期布局阶段常用的参考载体，不需要做实体曲面的精细化渲染，仅通过线框拓扑就能快速核对整车的空间边界，避免后续详细设计阶段出现硬干涉问题。从俯视视角的线框结构能清晰看到，整车的乘员舱布局占据了车身中部的核心区域，前后舱的预留空间分别对应动力总成与储物、防撞结构的安装位，轮拱位置的线框轮廓直接限定了悬挂系统的跳动边界，做总布置时可以直接在这个线框基础上叠加底盘各子系统的装配位置，不用从零开始搭建车身外廓基准。这类线框模型的实际用途更多集中在方案评审阶段，不同部门的工程师可以基于统一的车体边界核对各自负责系统的安装空间，比如线束走向、管路排布、内饰件的安装点位，都能通过线框的透视关系快速判断是否存在空间冲突，相比实体模型，线框结构不会遮挡内部的布局逻辑，评审时能直接看到各部件的相对位置关系，沟通效率更高。设计这类车体线框时，首先要确定的是整车的轴距与轮距基准，这两个参数直接决定了车辆的行驶稳定性与内部空间利用率，乘员舱的宽度要满足并排乘坐的肩部空间需求，前后排的腿部空间预留要符合人机工程的校核标准，前后悬的长度则要兼顾碰撞吸能区的设计要求与整车的接近角、离去角参数。从线框的拓扑走线能看出，车身的侧围轮廓是按照常规家用乘用车的造型趋势搭建的，车顶线条的弧度兼顾了头部空间与风阻系数的优化，车门位置的线框预留了足够的安装空间，能适配常规的铰链与门锁结构安装位，前后保险杠的轮廓线则预留了雷达、灯具等外附件的安装区域。做这类基础车体模型时，不需要过早考虑钣金的冲压工艺细节，核心是把整车的安装边界卡准，后续不管是做燃油车的动力总成布置，还是新能源车的电池包平铺布局，都能基于这个基准框架调整内部结构，避免因为外廓尺寸的偏差导致后续设计反复。在教学场景中，这类线框模型也常被用作三维建模的练习案例，初学者可以通过拆解线框的走线逻辑，理解整车结构的空间拓扑关系，掌握从二维轮廓到三维空间框架的搭建思路，为后续做精细化的实体整车模型打下基础。实际工程应用中，这类简化线框模型还能用于厂区物流通道的通过性仿真，通过模拟车辆在狭窄通道的转弯半径，核对通道宽度是否满足通行需求，相比复杂的实体模型，线框模型的运算速度更快，能快速完成多场景的通过性校核工作。
