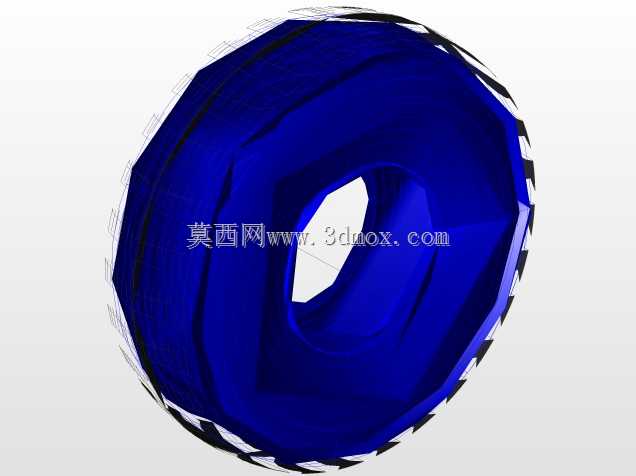

乘用车真空胎结构三维数模设计

在整车底盘行走系统的匹配设计中，轮胎作为直接与路面接触的核心承载部件，其三维数模的精度直接影响悬架K&C特性仿真、轮罩间隙校核、整车操稳性能分析的结果可靠性。这款轮胎数模在构建时优先还原了民用乘用车子午线轮胎的典型结构特征，胎面部分按照常规公路胎的花纹块排布逻辑做了简化几何处理，既保留了胎冠弧度、胎侧曲率的关键轮廓参数，又避免了过于细碎的花纹特征导致仿真网格划分时出现畸变，适配整车总布置阶段的间隙校核、运动干涉检查工作需求。从安装边界来看，数模严格参照常规16寸轮辋的配合尺寸构建，胎圈部位的贴合角度、轮辋配合直径均符合行业通用装配标准，可直接匹配同规格轮辋数模完成轮边总成的虚拟装配，不需要额外调整配合面的几何公差。在实际工程应用场景中，这类简化后的轮胎数模多用于整车开发前期的总布置评审，比如验证转向极限位置下轮胎与轮罩、转向拉杆、减震器弹簧座的最小间隙是否满足设计要求，也可导入多体动力学软件中，配合胎侧刚度、胎面阻尼参数设置，完成不同路面激励下的整车平顺性仿真。设计过程中没有刻意还原轮胎内部的帘布层、带束层等复杂复合材料结构，而是将整体外形的包络尺寸做了精准控制，胎侧的厚度变化、胎唇的凸起结构都按照实物的装配关系做了几何还原，避免装配时出现胎圈与轮辋配合面穿透的问题。不同于用于轮胎本体性能开发的精细化数模，这款数模的几何面做了合理的轻量化处理，在保留所有装配、校核所需关键特征的前提下，控制了整体曲面数量，在大装配体中调用时不会占用过多的系统内存，适合整车设计团队在多轮方案迭代中快速调用验证。数模的胎面接地印痕区域做了平面化的基准处理，在进行整车姿态分析时，可以直接以胎面接地面作为基准面设置整车满载、空载的离地间隙参数，不需要额外创建辅助基准面，提升建模校核的工作效率。
