DIY LED成长灯面板分送定位结构

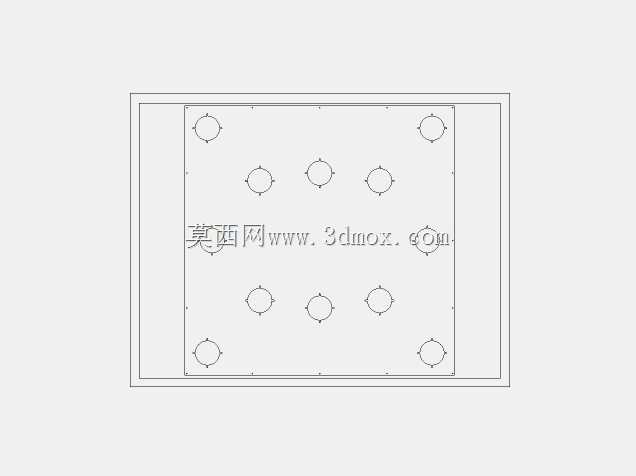

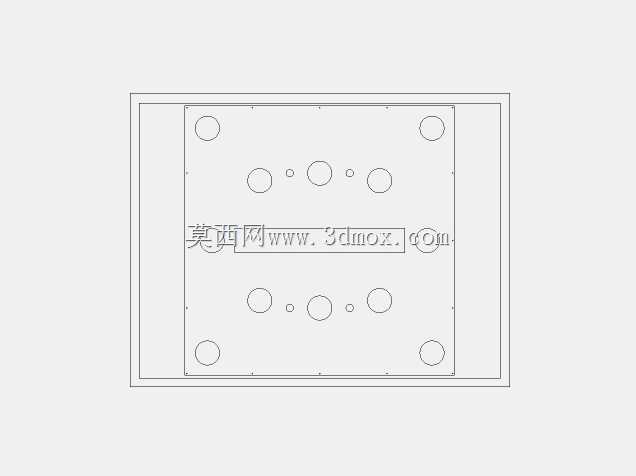

这套定位结构主要面向DIY LED成长灯的面板加工场景，适配小批量自制植物补光灯具的生产需求，在个人DIY、小型工作室打样环节中，能大幅降低灯板开孔的定位误差，避免手工划线带来的孔位偏移问题。从实际使用场景来看，不少爱好者自制LED成长灯时，会选择铝基板作为灯珠承载基材，搭配不同功率的灯珠排布，需要在面板上开出对应灯珠、走线、固定件的孔洞，这套结构的孔位排布经过实际验证，适配常见的10k规格灯组布局，能直接作为切割模板使用，不管是用开孔器配合手电钻加工，还是用角磨机修型、dremel工具精细修整，都能保证孔位的同轴度与位置精度，不会出现灯珠安装后错位、固定孔对不上支架的问题。设计思路上没有采用复杂的一体成型定位治具，而是做了双层嵌套的边框结构，外层边框作为加工时的定位基准，贴合待加工板材的边缘即可快速找正，不需要额外做靠山固定，内层的孔位排布区分了大直径灯珠安装孔、小直径走线孔与边角固定孔，不同孔径的孔位做了明确的区分，加工时不需要反复核对孔径参数，对照模板即可选择对应的加工刀具。安装边界方面，整体结构的外框尺寸适配常见的小幅面铝基板规格，边角的固定孔位对应常规的L型安装支架尺寸，加工完成后的灯板可以直接搭配通用支架组装，不需要二次修改固定位置。实际使用时，可以直接将模板打印在大幅面纸张上，贴合在待切割的铝板表面固定，顺着模板的孔位轮廓加工即可，哪怕是没有太多机加工经验的爱好者，也能做出孔位规整的灯板，不会出现孔位打偏导致灯珠排列不齐、光照覆盖范围不均匀的问题。孔位的排布经过光照均匀性验证，大孔对应的灯珠间距符合LED成长灯的光照重叠要求，不会出现局部光照过强或者暗区，小孔的位置预留了走线空间，加工后可以直接穿过灯珠的引脚与连接线，不需要额外在板上开走线槽，简化了加工流程。外层边框的宽度预留了加工时的夹持余量，用台钳或者手钳固定板材时，不会夹到孔位加工区域，避免板材变形影响孔位精度，边框的直角边做了微小的倒角处理，贴合板材时不会刮伤铝基板表面的防腐层。
