等高线构建自然地形立体数字模型

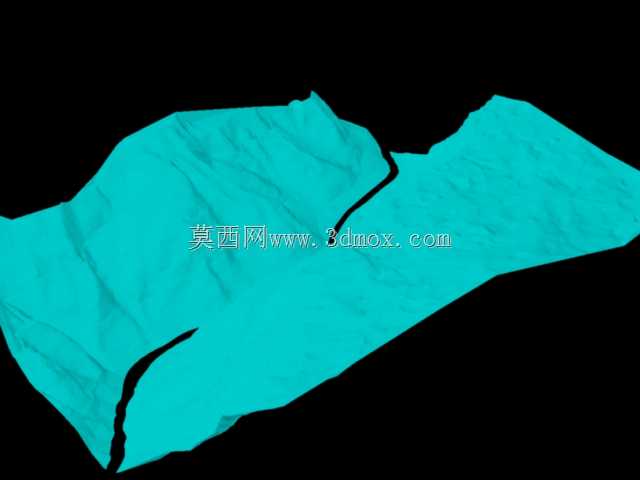

在山地工程规划、流域水文模拟、景区景观设计、道路选线前期论证这类实际工程场景中，精准的地形立体表达是所有方案落地的核心基础，传统二维等高线图纸需要工程人员依靠专业经验脑补空间起伏，在跨专业协同、方案汇报、土方量精准核算环节很容易出现认知偏差，这类依托等高线数据生成的立体地形模型，刚好能填补二维图纸和真实地貌之间的认知 gap。做这类地形建模的时候，首先要梳理等高线的高程属性逻辑，不能直接把平面等高线生硬拉伸，要先对不同高程的等高线做断点校验，尤其是图中这类带自然冲沟、河道的地形，沟谷沿线的等高线是连续闭合的V形转折，建模时要优先保证汇水线的走向连贯，不能出现高程跳变的错面，否则后续做水文模拟的时候会出现水流倒灌的错误。从模型的形态来看，整体覆盖的是带两处深切沟谷的缓坡地形，地表起伏过渡自然，没有生硬的折面，建模时在等高线稀疏的缓坡区域做了适当的曲面插值，避免大平面的生硬感，在等高线密集的沟谷边缘做了面域加密，保证陡坎位置的形态还原度，不会出现地形失真的问题。实际工程应用里，这类模型可以直接导入到BIM协同平台，和后续的道路、挡墙、建筑单体模型做装配校验，提前排查场地平整的土方平衡问题，也能直接用于渲染场景的地形基底，搭配植被、水体构件快速生成场地效果图。建模过程中没有做多余的几何简化，所有地形面都是连续的NURBS曲面，不管是做剖面剖切提取地形断面，还是做坡度坡向分析，都能直接提取到连续的几何数据，不需要二次修复拓扑错误。考虑到不同场景的使用需求，模型的边界做了规整裁切，外围边界是平直的闭合轮廓，和周边场地模型拼接的时候不需要额外修边，沟谷位置的曲面做了顺滑处理，不会出现三角面交错的破面问题，导入到常用的工程软件里都能直接识别实体属性，不需要重新做面域缝合。很多新手做地形建模容易犯的错误是直接把等高线放样成实体，忽略了地形表面的自然起伏肌理，这个模型在生成基础曲面之后，对坡面的微小起伏做了细节优化，还原自然地表的粗糙质感，不会出现过于光滑的人工化痕迹，不管是做工程分析还是做可视化展示，都能匹配对应的使用需求。在场地竖向设计环节，依托这个模型可以直接提取任意点位的高程数据，快速计算不同设计方案的挖填土方量，比传统的方格网计算法效率提升很多，也能避免二维图纸读数带来的误差，在山区输电线路选线、山地光伏电站布置这类项目里，这类地形模型是前期方案阶段必不可少的基础资料，能帮设计人员快速判断不同点位的坡度是否满足设备安装要求，提前规避地质灾害风险点。
