体育场看台及场地管线布局三维设计

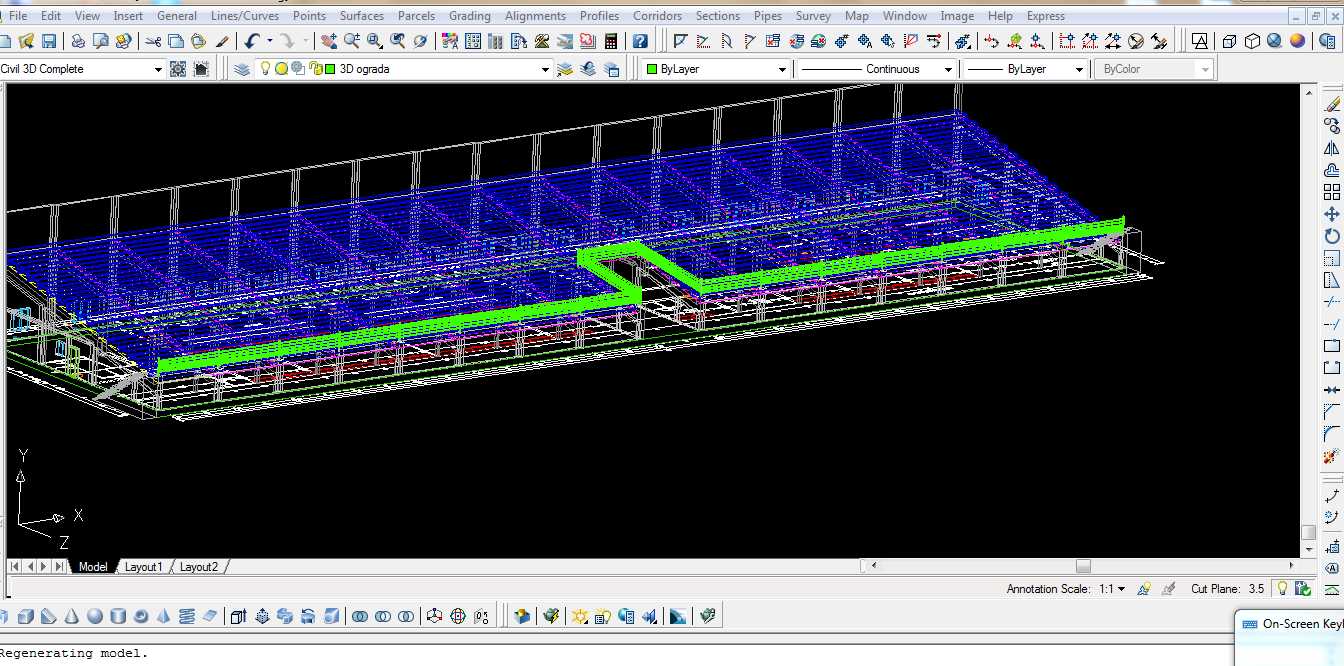

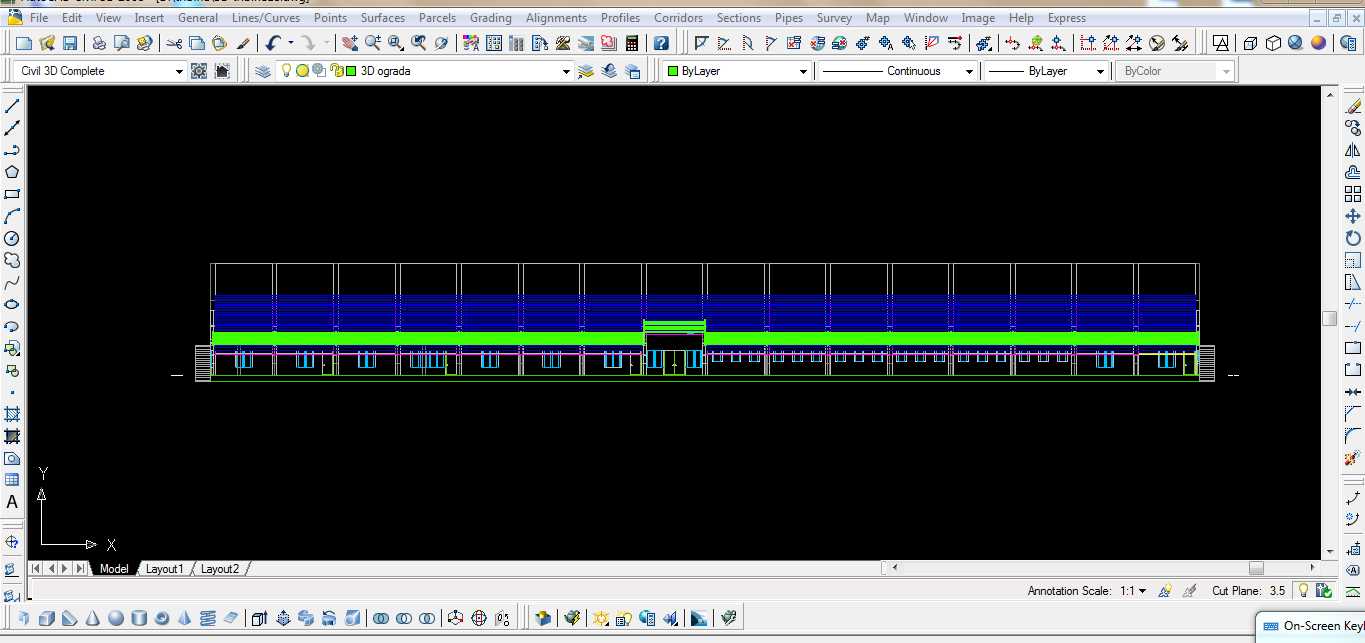

在体育场馆建设的前期规划阶段，这类三维结构模型能够为多专业协同设计提供直观的参照载体，覆盖从场地土建预留到机电管线排布的全流程设计校验环节。日常赛事运营场景中，场馆需要满足观众通行、赛事设备布设、应急疏散等多重功能需求，模型搭建阶段优先梳理了看台的层级支撑结构，将观众席的阶梯高差、通行步道的预留宽度、护栏的安装边界做了精准的空间定位，避免后期施工出现结构碰撞问题。场地内部的管线布局采用分层排布逻辑，绿色标识的主功能管线沿看台底部通长敷设，在转角位置做了平滑的弯折处理，预留出足够的检修操作空间，同时避开了观众疏散通道的正上方区域，防止管线渗漏或检修作业影响正常通行。模型中蓝色线框标识的是看台的钢结构支撑体系，每一组竖向支撑的间距都匹配常规场馆的荷载计算要求，横向连系梁的排布兼顾了结构刚度与后期装饰层的安装空间，底部的设备夹层预留了强弱电桥架、给排水管线的独立敷设通道，不同功能的管线之间预留了规范要求的安全间距，避免信号干扰或管线交叉带来的运维隐患。从安装边界来看，整个场地模型的外轮廓严格匹配标准体育场的场地尺寸要求，看台最外侧与场地红线之间预留了环形消防通道的空间，管线的进出线接口统一设置在看台底部的设备管井区域，方便后期与市政管线对接。设计过程中没有采用过度冗余的结构构件，所有支撑构件的截面选型都匹配对应区域的荷载需求，既保证整体结构的稳定性，也能控制土建施工的材料成本。对于机电安装从业者而言，这类模型可以直接用来核对管线综合排布的合理性，提前预判施工阶段可能出现的碰撞点，减少现场返工的概率；结构设计人员也能借助模型校验看台的视线高差设计，确保每个座位的观众都能获得无遮挡的观赛视野。模型中不同颜色的构件区分对应不同的专业系统，方便各专业设计人员快速识别自身负责的模块，在协同设计阶段就能完成跨专业的问题校验，大幅提升场馆设计的整体效率，避免传统二维图纸设计中容易出现的空间错漏问题。
