六缸气动径向发动机结构设计

这款六缸气动径向发动机采用星型辐射式缸体布局，所有气缸围绕中心曲轴呈圆周等角度分布，这种布局最早在航空活塞发动机领域广泛应用，如今在小型气动动力演示装置、教学实训台架、微型压缩空气动力设备中仍有较高的实用与参考价值。从实际应用场景来看，这类气动径向发动机无需燃油供给系统，仅通过压缩空气作为动力介质，可用于高校机械原理课程的结构演示、工业展会的动力原理展示，也可作为小型气动设备的动力源适配低负载、高转速的传动场景，相比同功率直列或V型布局的动力装置，径向结构的曲轴长度更短，整体刚性更强，运转时的动平衡表现更优。

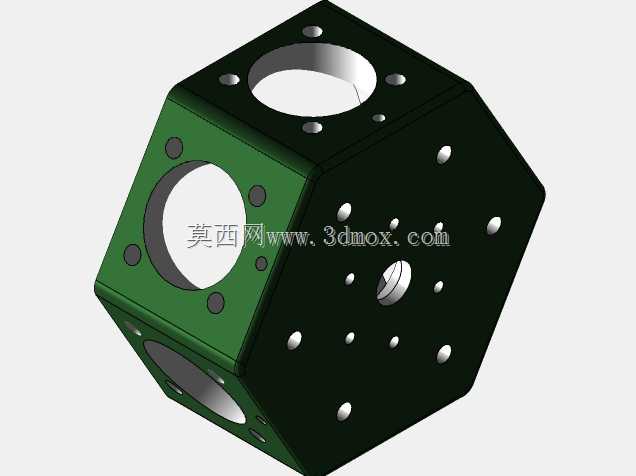

从功能特性来看，六个气缸沿径向均匀布置，每个缸体的进排气时序通过中心配气机构统一控制，压缩空气依次进入不同气缸推动活塞做往复运动，通过连杆将动力汇聚到中心曲轴输出，相邻气缸的做功间隔角均匀，动力输出的平顺性优于少缸数的同类型动力装置。设计过程中优先考虑了缸体的安装定位精度，每个气缸与中心曲轴箱的连接面都设置了定位止口，避免装配后出现缸体偏斜导致的连杆运动卡滞，活塞与缸壁的配合间隙选取了气动元件常用的公差范围，兼顾密封性能与运动顺滑度，减少压缩空气的泄漏损耗。

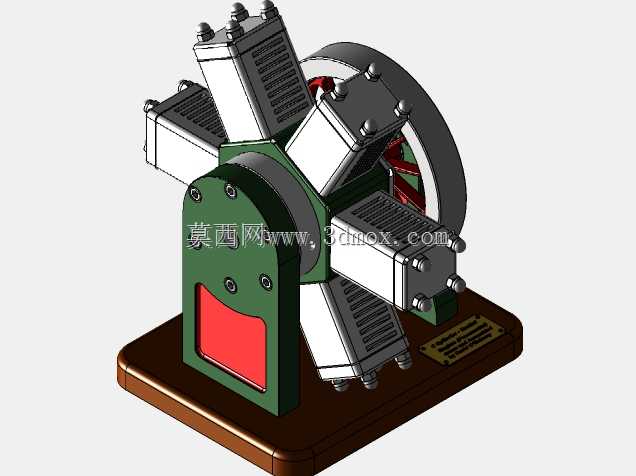

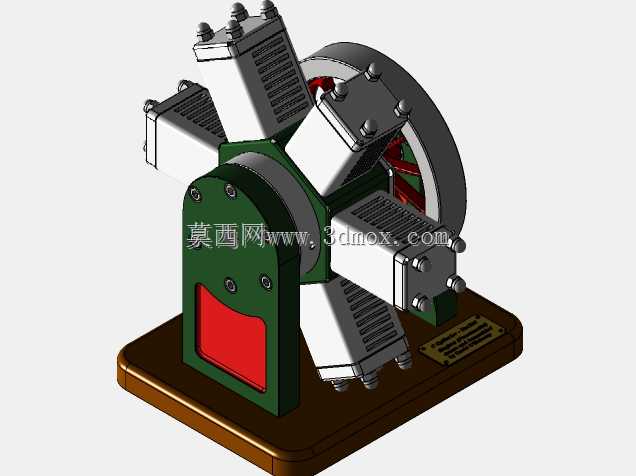

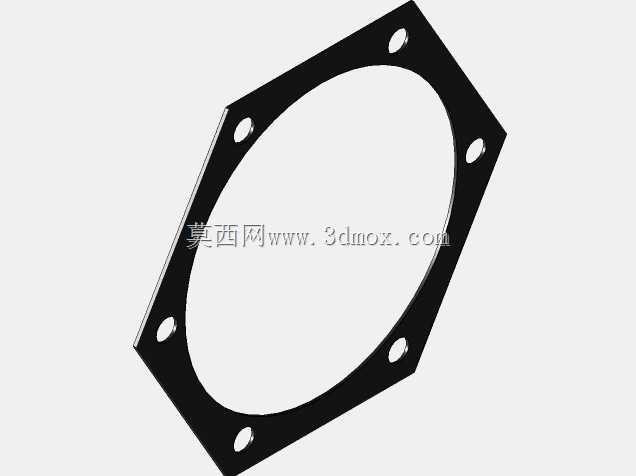

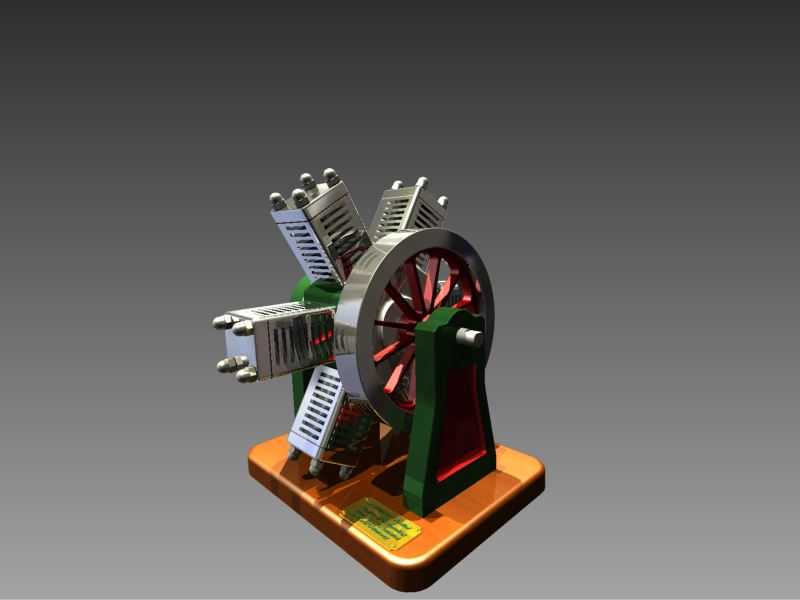

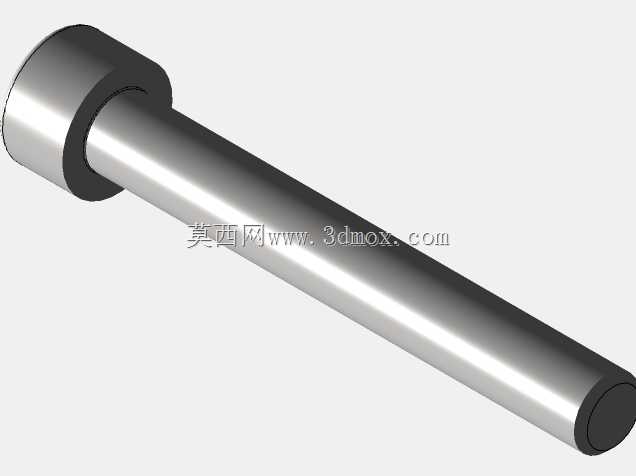

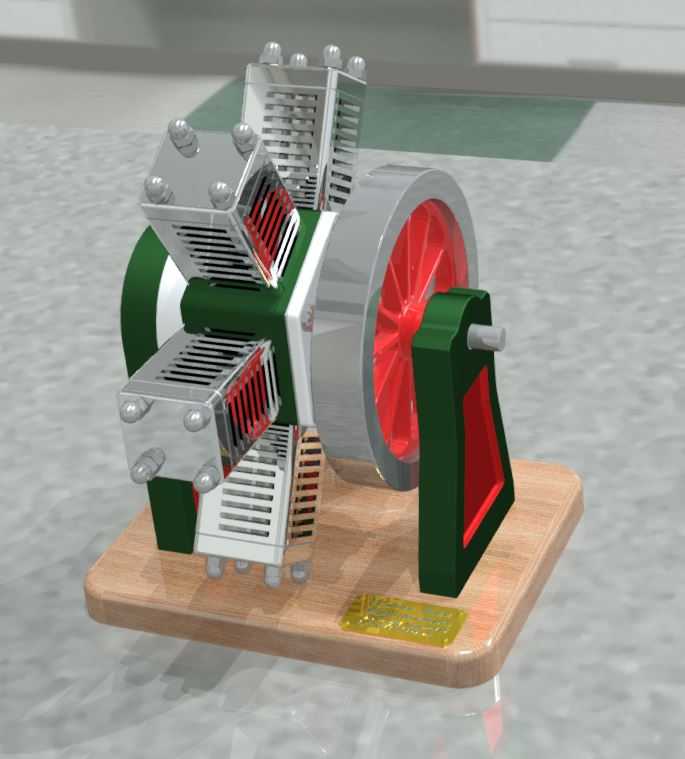

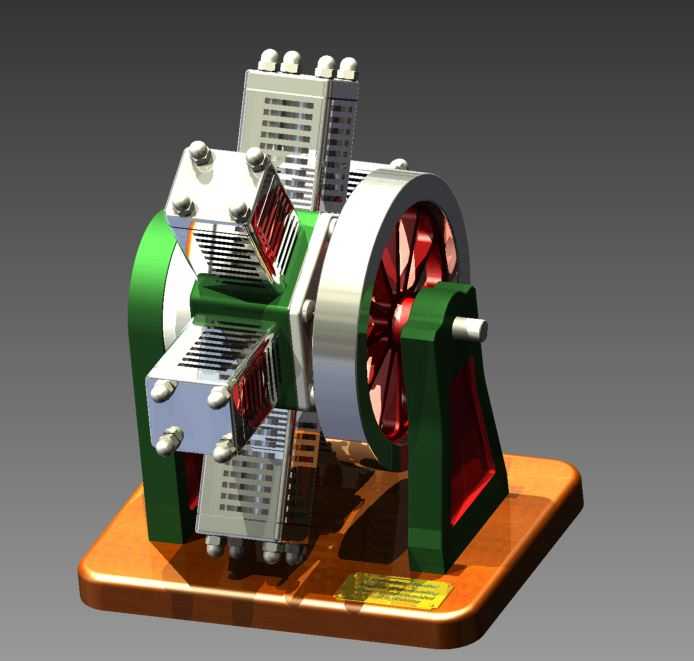

外形结构上，整机配套了一体式铸造安装底座，底座上预留了四个固定安装孔，可直接通过螺栓固定在台架或设备基座上，安装边界的尺寸设计充分考虑了教学演示场景的操作空间，侧面的飞轮采用辐条式结构，既保证了转动惯量来稳定曲轴转速，又尽可能降低了整机重量，前端的输出轴端设置了标准轴径与键槽，可直接联轴器、带轮等传动部件，无需额外做转接加工。缸体外侧的散热鳍片结构在气动工况下虽然没有燃油发动机的散热需求，但保留了经典径向发动机的外形特征，同时也能在长期运转时带走密封件摩擦产生的少量热量，延长密封件的使用寿命。整体结构的零件拆分逻辑清晰，每个气缸组件都可独立拆卸，方便做结构拆解观察与维护，中心曲轴的支撑采用双轴承布局，分别布置在曲轴箱两侧，可承受径向布置的连杆传递来的多向交变载荷，避免长期运转后出现曲轴挠曲变形。
