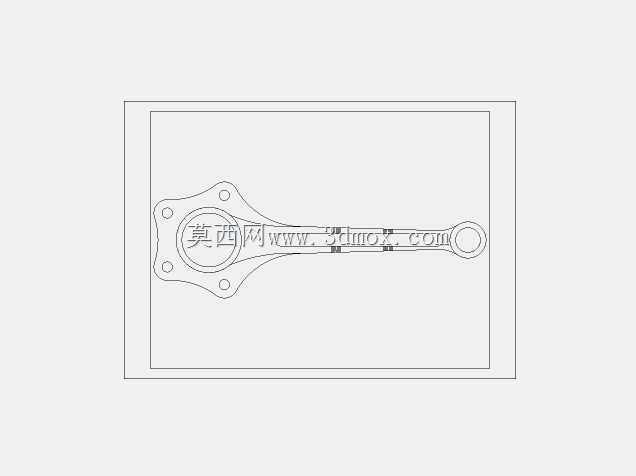

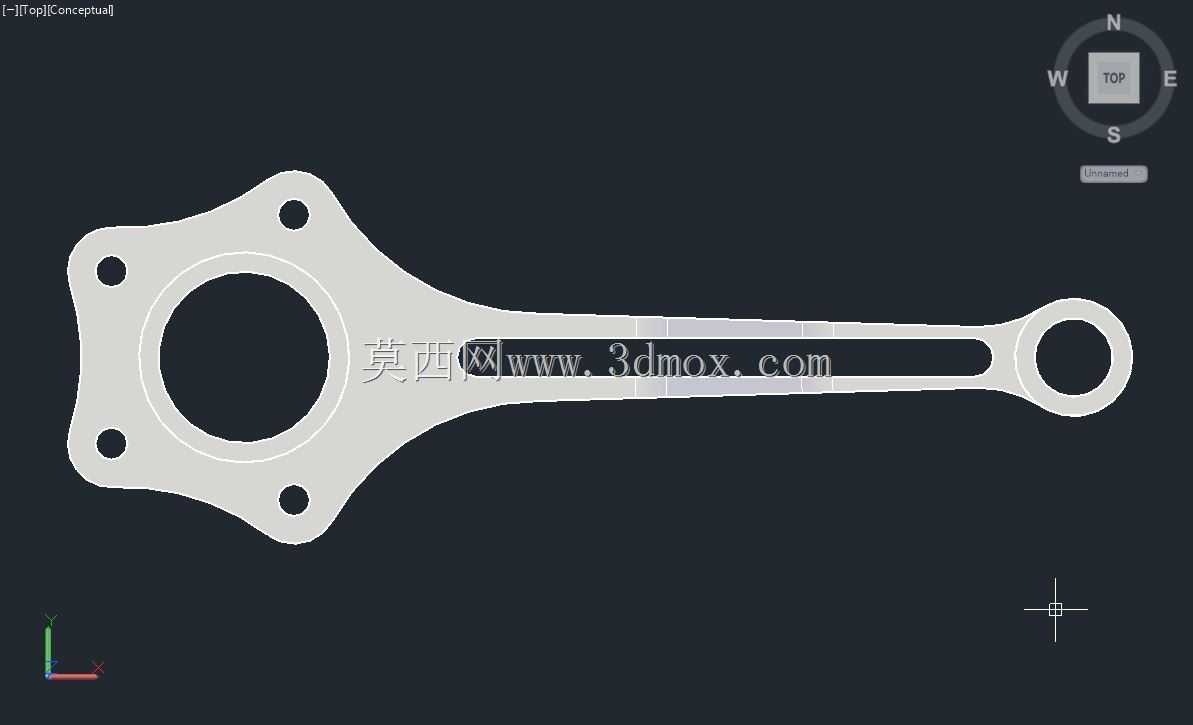

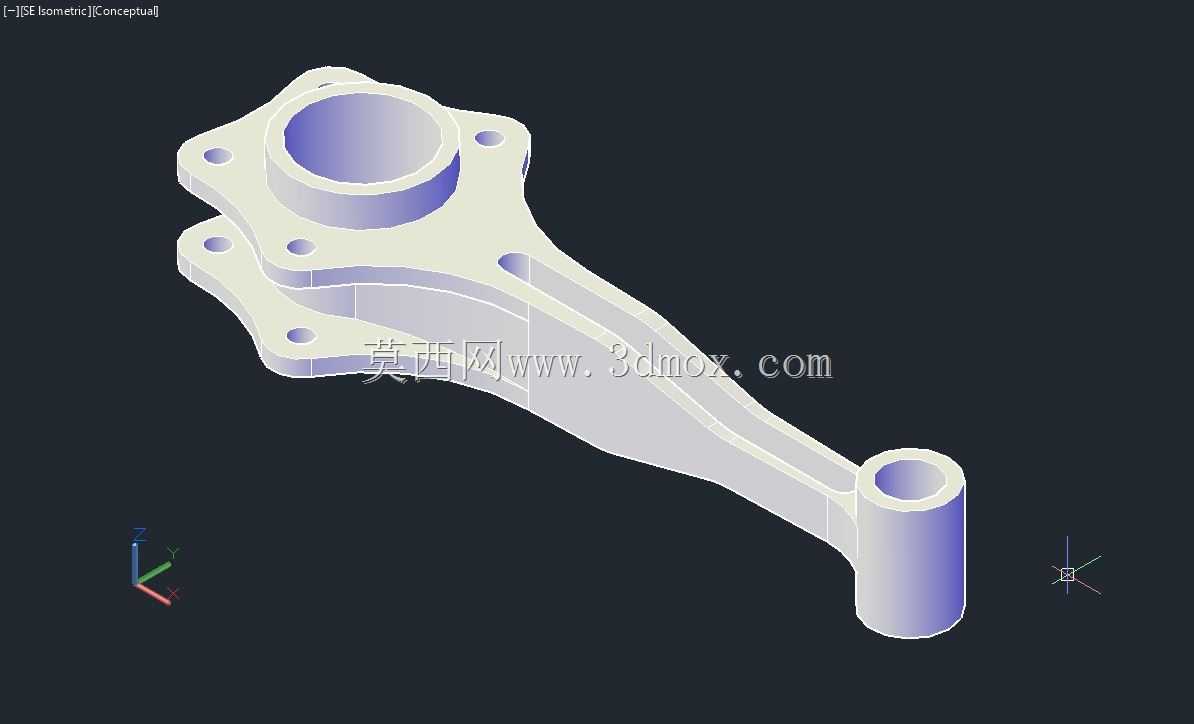

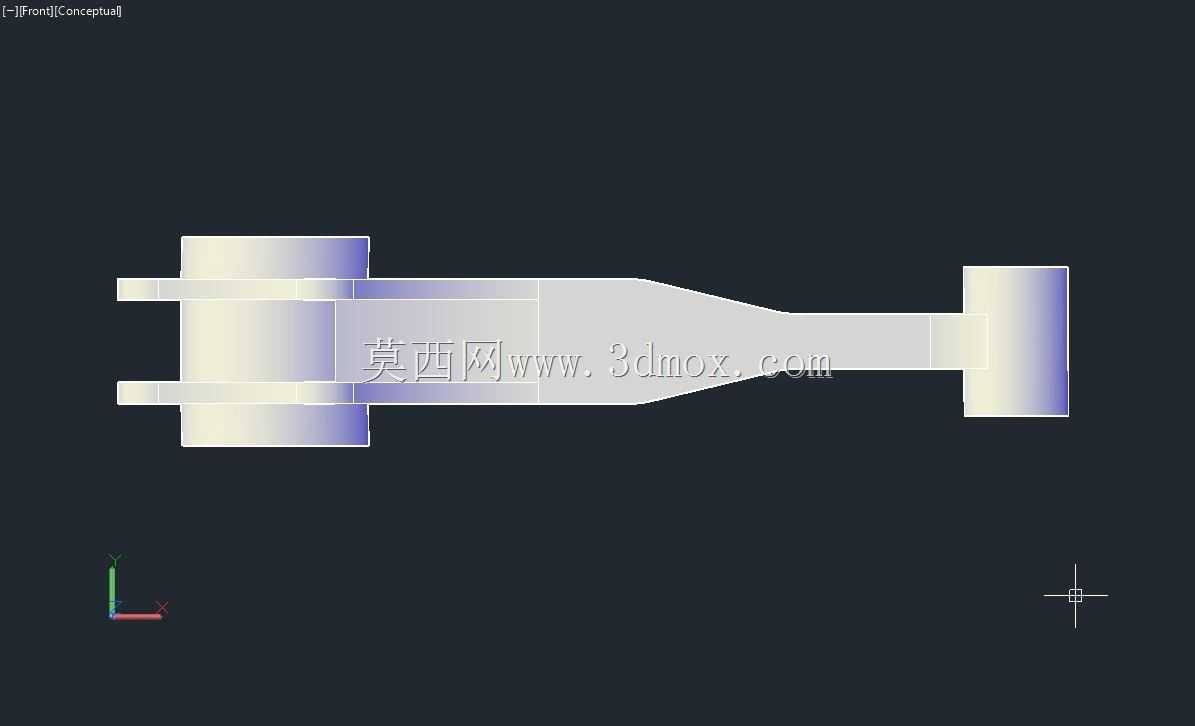

在多缸内燃机的曲柄连杆机构设计中,主连杆是承担动力传递与运动转换的核心承载构件,这类结构常见于V型发动机与星型径向发动机的动力总成布局中,区别于普通直列发动机的并列连杆方案,主连杆需要同时对接曲柄销与多个副连杆的铰接载荷,其结构强度、安装定位精度直接决定了动力总成的运行可靠性与服役寿命。从实际装机场景来看,V型发动机的两列气缸呈夹角布置,同一曲柄销位置需要同时连接对应两列气缸的连杆,常规并列连杆会增大曲柄销的轴向长度,抬升曲轴整体的轴向尺寸与重量,而主连杆搭配副连杆的铰接方案,能够将同一曲柄销上的多组连杆载荷集中传递,大幅压缩曲轴的轴向安装空间,适配高功率密度的动力舱布局需求;在星型航空发动机的结构中,单排气缸围绕曲轴呈圆周排布,仅设置一根主连杆直接与曲柄销配合,其余所有气缸的副连杆均铰接在主连杆大头端的凸耳上,这种结构能够在极小的径向空间内集成多缸动力输出,是早期航空活塞发动机的经典结构方案。从结构功能特性来看,该主连杆的大头端采用分体式法兰定位结构,端面上布置的多组螺栓孔用于实现连杆盖与杆身的刚性锁紧,抱紧曲轴曲柄销的同时,保证轴瓦的安装过盈量符合设计要求,大头端的外伸凸耳预留了副连杆的铰接销孔,能够传递副连杆传导的活塞侧推力与燃气爆发压力;杆身采用变截面工字形结构,沿连杆摆动平面方向优化截面抗弯模量,在保证纵向抗拉压强度的前提下,尽可能降低往复运动的惯性质量,减少曲轴高速旋转时的不平衡载荷;小头端设置活塞销安装孔,孔内预留衬套压装的定位台阶,工作时通过活塞销承接活塞传递的燃气爆发压力,将活塞的往复直线运动转换为曲轴的旋转扭矩输出。在设计过程中,首先需要匹配对应机型的气缸夹角、活塞行程、曲柄半径参数,确定主连杆的中心距尺寸,保证活塞运行到上止点时不会与气缸盖发生碰撞,同时预留足够的燃烧室压缩高度余量;大头端的内孔直径需要匹配曲柄销的外径尺寸,结合轴瓦的厚度公差确定加工精度等级,螺栓孔的位置度需要严格控制,避免装配后连杆盖与杆身出现错位,导致轴瓦偏磨引发烧瓦故障;副连杆铰接凸耳的位置需要根据对应副连杆的运动轨迹做运动学仿真校核,避免活塞运动过程中副连杆与主连杆杆身、气缸壁发生运动干涉。从安装边界来看,主连杆大头端的法兰外圆尺寸需要满足曲轴箱的装配通过性要求,保证连杆总成能够从气缸体的缸孔位置完成装配,杆身的截面宽度需要避开曲轴平衡块的旋转扫掠区域,小头端的外径尺寸需要匹配活塞销座的内侧开档距离,活塞销孔的同轴度公差需要控制在0.02mm以内,避免活塞销装配后出现卡滞,引发活塞偏磨、拉缸等故障。实际建模过程中,需要对杆身与大头、小头的过渡位置做圆角优化,减少应力集中系数,所有铰接孔的位置需要结合运动仿真结果调整公差带,保证各运动副的配合间隙处于合理范围,兼顾润滑需求与运动精度。
