14英寸小型拖车配套车轮总成结构设计

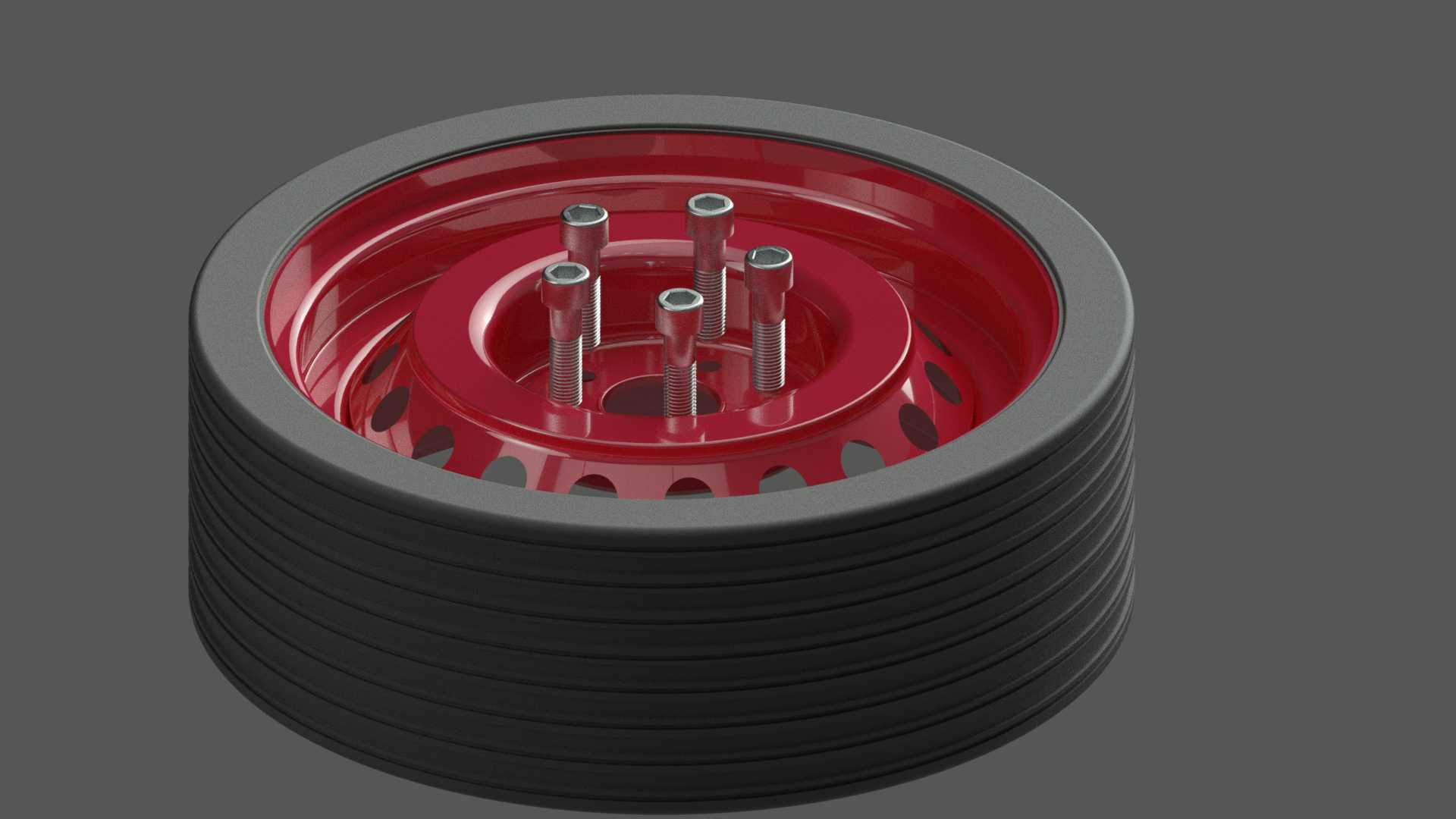

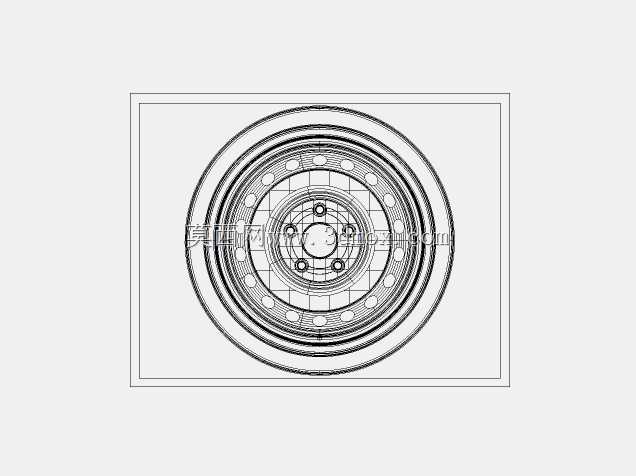

这款14英寸拖车车轮的三维结构，主要面向轻型拖挂设备的行走配套需求，常见于厂区短途物料转运拖车、小型旅居拖挂、农用轻型拖斗、户外作业移动平台的行走系统选型参考。从实际使用场景出发，这类车轮需要兼顾低速行驶的承重稳定性、非铺装路面的缓冲能力，以及拆装维护的便捷性，因此在结构设计上做了多维度的工程考量。轮辋部分采用红色涂装的钢制冲压结构，边缘做了卷边强化处理，既能够保证轮胎装配后的卡合紧密度，避免行驶过程中出现轮胎脱圈的风险，又能通过冲压成型的镂空辐面降低整体自重，同时预留了制动散热的气流通道，长时间拖行时可以减少热量积聚对轮胎橡胶老化的加速影响。轮毂中心的螺栓安装位采用五孔布局，螺栓柱的伸出长度、孔位节圆尺寸都严格匹配轻型拖车桥的安装法兰边界，安装时可以直接对位穿装锁紧，不需要额外做转接适配，安装端面的平面度控制在合理公差范围内，能够避免锁紧后出现车轮偏摆、行驶抖动的问题。轮胎部分采用多道环形肋条的胎面设计，相比普通乘用车轮胎，胎壁厚度做了加厚处理，胎面的花纹沟槽偏向耐磨取向，既可以在硬化路面行驶时降低滚动阻力，也能在碎石、泥土路面提供足够的抓地力，同时胎体的层级设计适配轻型拖车的额定承重需求，不会因为长期静载停放出现胎体永久变形。设计过程中优先考虑了零部件的通用性，轮辋的密封槽尺寸、气门嘴安装位都沿用行业通用规格，后期更换轮胎、维护气门芯时不需要定制特殊配件，能够降低运维成本。整体外形的径向尺寸、轴向安装宽度都控制在小型拖车的轮腔边界内，转向时不会与拖车的悬挂支架、挡泥板结构发生运动干涉，轮辐表面的镂空造型除了减重散热，也能在行驶时带动气流吹向制动鼓，辅助降低制动部件的工作温度，适配短途频繁启停的厂区转运作业需求。从装配逻辑来看，轮胎与轮辋的配合过盈量选取兼顾了装配便利性和密封可靠性，常温下使用普通轮胎拆装设备即可完成胎体装卸，不需要特殊工装，适合终端用户自行维护更换。
