液化天然气出口码头冷箱平面布局设计

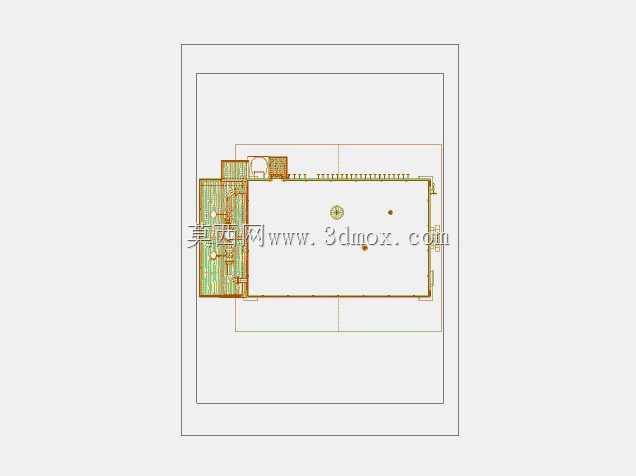

在沿海液化天然气接收与外输枢纽的场站设计中，冷箱作为低温工艺处理的核心承载单元，其布局合理性直接决定整个出口码头的工艺流转效率与运维安全冗余。这套布局方案围绕冷箱核心作业区展开，首先明确了冷箱在整个码头工艺区的安装边界：核心冷箱作业区预留了足够的设备吊装与检修通道，左侧紧邻工艺管廊接驳区，可直接对接低温LNG进料、BOG回收、制冷剂循环等多组工艺管线，避免长距离低温管线带来的冷损与应力变形风险。从功能特性来看，该冷箱集成了多股流换热、气液分离、节流调压等核心工艺模块，布局时将冷箱主体设置在场站相对居中的位置，右侧预留了开阔的巡检操作空间，可满足日常运行中温度、压力测点的巡检校准，以及故障状态下的快速拆装作业需求。设计过程中优先考虑了低温设备的保冷层安装空间，冷箱外围预留的操作间距完全匹配保冷层施工、日常冷损检测的作业要求，同时避开了码头区域的重型车辆通行路径，防止外部荷载对冷箱基础及附属管线造成挤压损伤。从行业应用场景出发，液化天然气出口码头的冷箱需要长期承受-162℃的低温介质工况，布局时充分考虑了低温管线的自然补偿走向，冷箱接口位置的设置匹配了整个场站的工艺流向，从码头卸船臂来的LNG经管线进入冷箱完成换热、调压处理后，可直接通过外输管线接入下游管网或装车区，减少不必要的管线弯折带来的阻力损失。安装边界方面，冷箱基础的坐标定位与周边管架、消防设施、应急泄放装置的间距完全符合油气场站防火设计规范，冷箱周边的围堰设置范围也在布局中做了明确标注，可容纳低温介质泄漏时的导排需求，避免低温液体扩散影响周边设备安全。整个布局没有冗余的空间浪费，每一处区域的划分都对应实际生产中的作业需求：冷箱左侧的管廊区分层布置不同压力等级的工艺管线，避免低温管线与常温公用工程管线交叉干扰；冷箱正面预留的观测通道可让运行人员直接观测冷箱表面的结霜情况，快速判断保冷层是否存在失效点；冷箱周边的接地装置预留点位也在布局中做了标识，满足低温区域防静电的安全要求。在设计思路上，这套方案没有追求过度紧凑的布局，而是在有限的码头用地范围内，平衡了工艺效率、运维便利性与安全冗余三者的关系，既保证冷箱与上下游工艺单元的管线连接最短，也给后续的设备扩容、工艺改造预留了足够的调整空间，适配液化天然气出口码头不同外输负荷下的运行需求。
