带气膜冷却结构的燃气轮机叶片

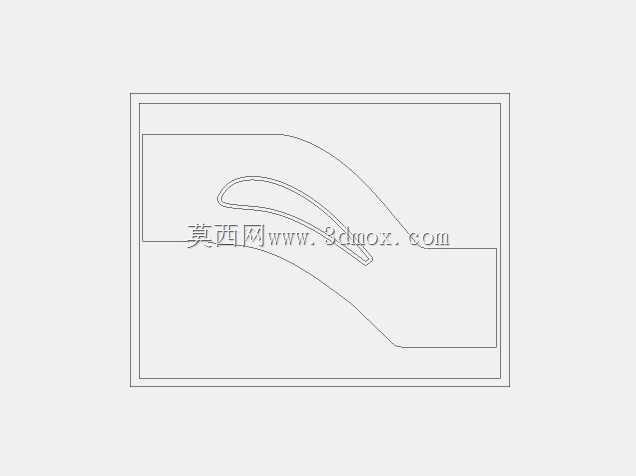

该叶片应用于重型燃气轮机透平段热端，直接接触燃烧室排出的高温高压燃气，是将燃气热能与动能转化为旋转机械能的核心做功部件，长期处于高温、高转速、高应力的极端服役环境，其结构设计直接决定燃气轮机的热效率、输出功率与服役寿命。设计阶段首先围绕服役工况做边界约束梳理：叶片安装于透平轮盘的轮槽内，叶根采用枞树型榫头结构，榫头的齿形角度、齿距公差与轮盘轮槽完全匹配，保证高速旋转下的载荷均匀传递，避免局部应力集中引发的榫头断裂失效，叶身与轮盘外缘的轴向间隙、径向伸出长度均严格匹配透平缸体的通流尺寸，防止运行中出现叶顶碰磨、通流泄漏等问题。叶身型线采用变截面扭叶片设计，从叶根到叶顶的截面型线沿叶高方向连续扭转，适配不同叶高位置的燃气流速与进气角度，减少气流在叶身表面的流动分离损失，提升通流效率，叶身的型面粗糙度、进出口几何角度均经过气动优化，保证燃气绕流时的压力分布均匀，降低气动激振力，避免叶片发生共振疲劳。该叶片最核心的设计特征是集成了气膜冷却结构，在叶身的前缘、压力面、吸力面对应高温燃气直接冲刷的区域，布置了多排不同倾角、不同孔径的冷却气膜孔，压气机抽取的低温压缩空气从叶片内部的冷却腔道流入，通过气膜孔流出后在叶身外表面形成一层均匀的低温空气保护膜，将高温燃气与叶片金属基体隔绝，大幅降低叶片基体的实际工作温度，让叶片可以在高于金属材料熔点的燃气温度下长期稳定工作，冷却孔的排布角度、孔径大小、孔间距经过反复的流热耦合仿真验证，既保证冷却气膜的覆盖均匀性，避免局部冷效不足引发的烧蚀，又控制冷却空气的用量，减少压缩空气的抽取损失，避免整机效率出现不必要的下降。叶片内部设计有蜿蜒的冷却流道，配合扰流柱结构强化冷却空气与叶片内壁的对流换热，进一步提升冷却效果，叶顶部位设计有带篦齿的封边结构，减少叶顶间隙的燃气泄漏，提升通流效率。建模过程中严格控制型面的曲率连续性，保证叶身曲面无突兀折角，避免应力集中与气动损失，榫头部位的尺寸公差、配合面精度均按照实际装配要求做参数化设置，方便后续根据不同轮盘规格做适配调整，冷却孔的位置、角度采用参数化驱动，可根据不同的冷却方案快速调整孔位参数，适配不同功率等级燃气轮机的设计需求。
