小型四旋翼无人机机臂轻量化结构件

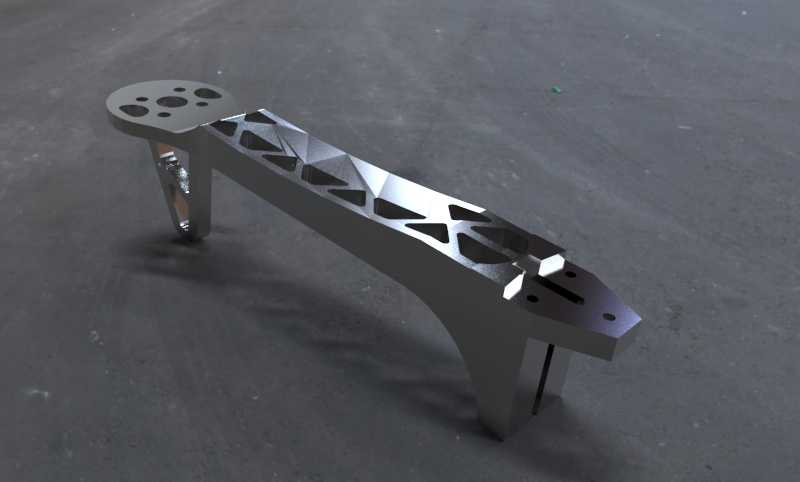

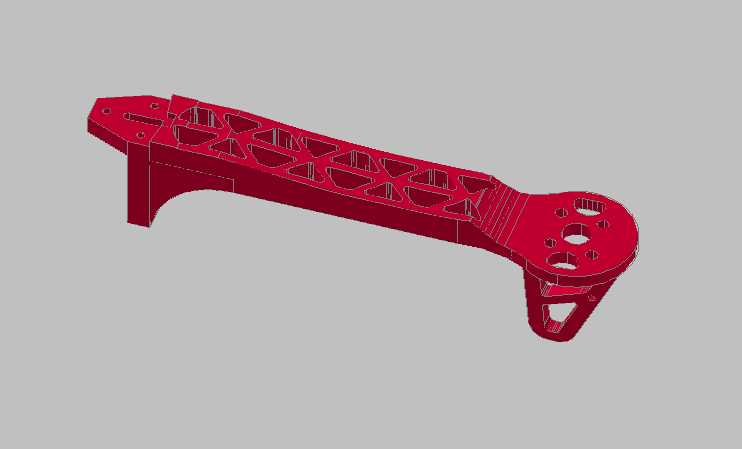

这款结构件是小型定制四旋翼飞行器的核心承力机臂部件，主要承担连接中心机架与末端动力单元的作用，日常作业中需要同时承受电机运转带来的持续振动、飞行姿态调整时的交变弯矩，以及突发坠撞场景下的瞬时冲击载荷，是多旋翼飞行器结构可靠性的关键组成部分。从实际应用场景来看，这类机臂多用于轴距300mm级别的小型四旋翼平台，可适配航拍测绘、教学实验、小型物流验证等多种轻量化飞行场景，安装时一端通过预留的螺栓孔位与中心机架的碳板或注塑主体锁紧，另一端的圆形安装位直接固定无刷电机与电调组件，机臂下方的镂空凸台可用于挂载脚架或者小型功能扩展模块。设计过程中优先考虑了减重与刚度的平衡，整体采用一体化镂空桁架式结构，沿着机臂主受力方向布置连续的加强筋格，将非承力区域的材料全部去除，在保证相同抗弯截面模量的前提下，尽可能降低结构自重，减少飞行过程中的无效载荷，提升整机续航表现。安装边界方面，机臂两端的安装孔位均按照行业通用的小型动力单元安装尺寸设计，电机端的孔位适配常见的22系列无刷电机安装孔距，机架端的连接孔位可直接匹配3mm厚度的标准中心板安装位，不需要额外做转接件即可完成装配。结构细节上，机臂与电机连接的圆形端板做了局部加厚处理，抵消电机运转时的高频振动带来的应力集中，靠近机架的连接端做了弧形过渡设计，避免飞行过程中机臂与中心板边缘出现硬接触剐蹭，内部的镂空格构均做了圆角处理，减少加工过程中的应力残留，同时也能降低飞行过程中的空气阻力。这类机臂结构在设计时充分考虑了小型多旋翼飞行器的载荷特点，没有冗余的结构设计，每一处材料分布都对应实际受力路径，既满足了结构强度要求，又将自重控制在合理范围内，能够适配多数同轴距的定制化四旋翼飞行器改装需求，对于小型无人机的结构设计、改装验证都有实际的参考价值，可直接用于同类机型的结构迭代参考，也可作为轻量化承力结构的设计案例用于教学演示。
