可呼吸空气分配分析集成控制装置

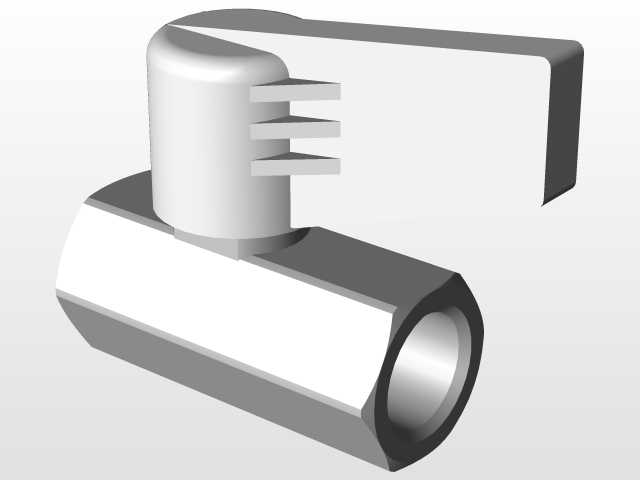

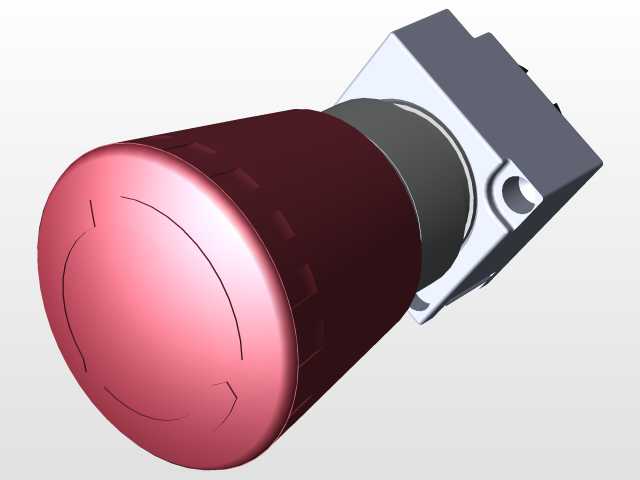

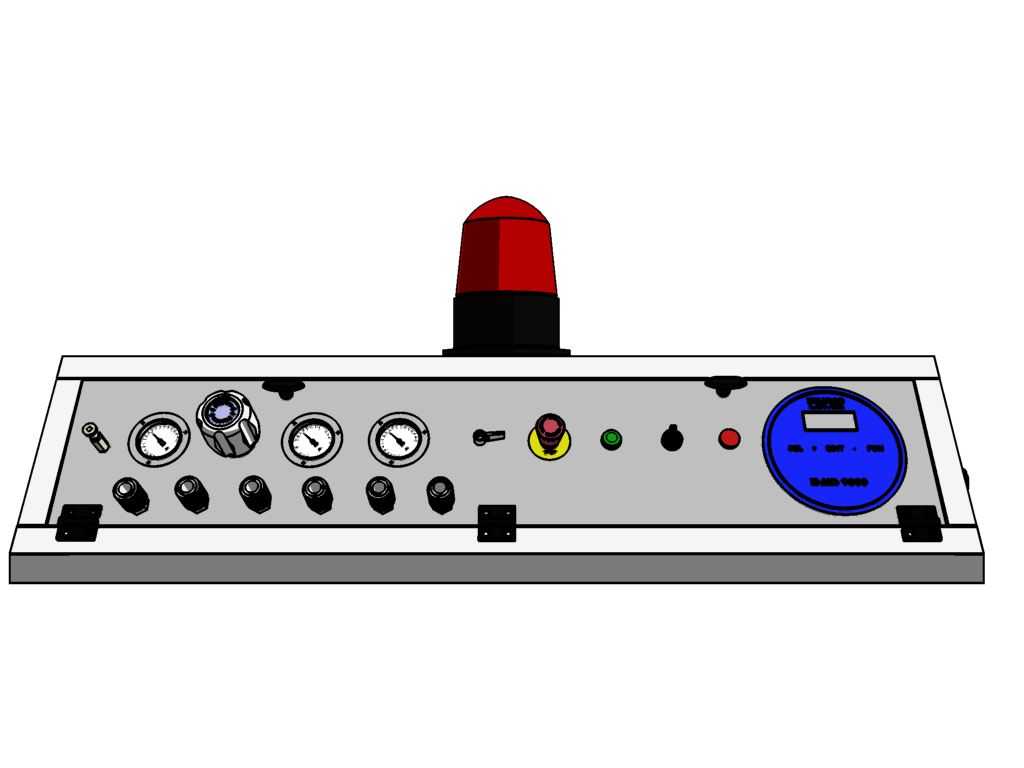

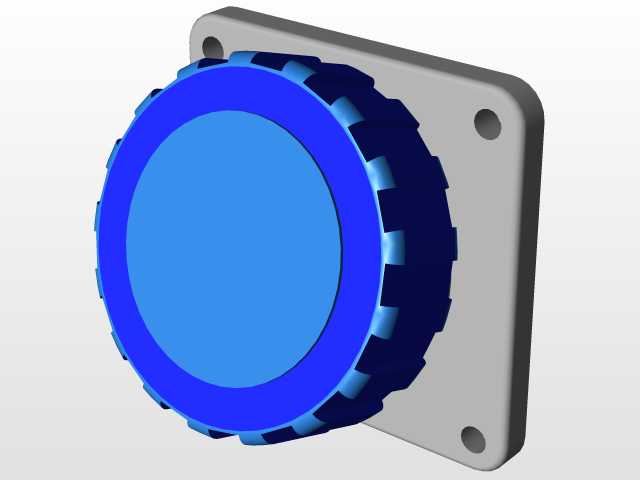

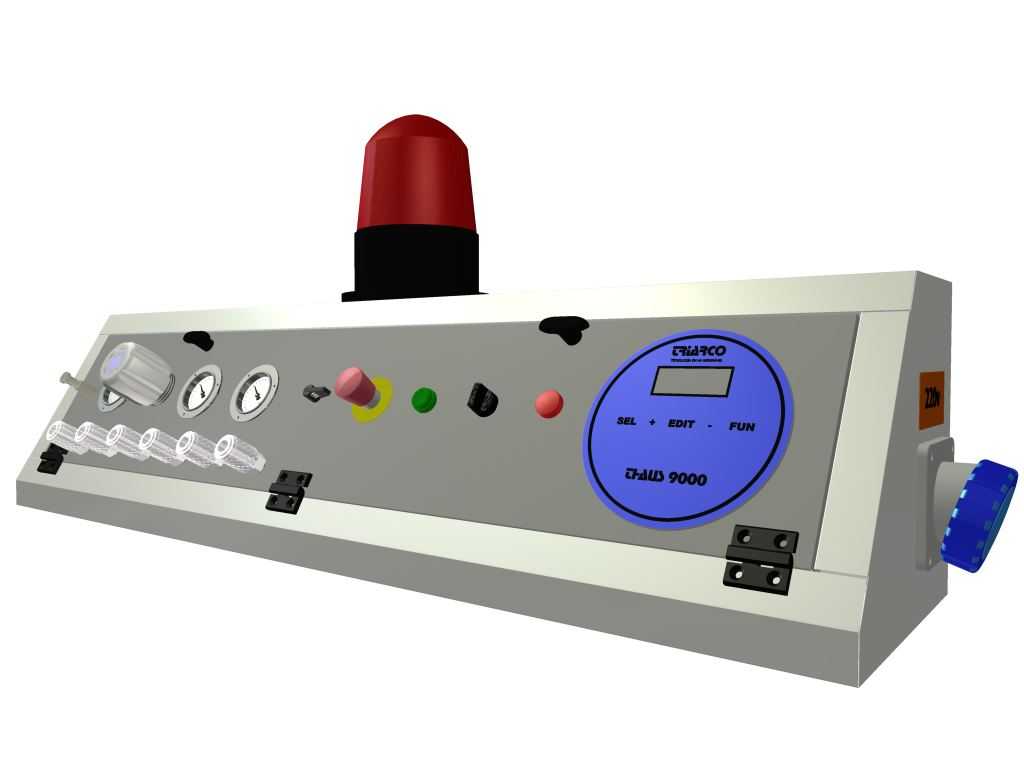

该装置主要应用于受限空间作业、化工检修、应急救援场景下的呼吸供气保障环节，作为多工位呼吸供气系统的核心集成单元，承担气源稳压分配、气体品质实时分析、供气状态告警的核心功能，可同时对接六组呼吸供气支路，为作业人员提供持续符合安全标准的可呼吸空气。装置整体采用台式壁挂兼容结构设计，主体壳体采用折弯钣金拼焊成型，正面操作区域做了15度仰角倾斜处理，适配操作人员站立操作时的视线角度，所有操作控件、显示仪表均布置在正面可视可及区域，顶部预留声光告警安装位，侧部设置主气源快插接口，背部预留壁挂安装孔位，可直接固定在墙面或移动供气 skid 框架上，安装时需预留正面不小于400mm的操作空间，侧部预留不小于150mm的管路接驳空间，整体安装边界尺寸适配常规工业供气站的预留安装位。气路设计上，主气源接入后先经过前置过滤调压模块，将输入的高压压缩空气调整至稳定的供气压力范围，再通过六组独立支路分配阀输送至各呼吸终端，每个支路均设置独立的流量调节旋钮与通断控制，可单独适配不同长度供气软管的压损补偿。正面布置的三块压力表分别实时显示主气源输入压力、调压后输出压力、支路供气总管压力，操作人员可直观判断供气压力是否处于安全区间。集成的气体分析模块可实时检测输出气体的氧含量、有害杂质浓度，检测数据通过面板上的数显单元实时展示，当气体参数超出安全阈值、供气压力出现异常波动时，顶部的红色声光告警器会立即触发，提醒值守人员及时排查气源故障。面板上的不同颜色按钮分别对应系统电源控制、告警复位、支路通断切换功能，绿色按钮为系统运行确认，红色按钮为紧急切断，黄色按钮为告警测试，不同功能控件采用差异化颜色与形状设计，避免紧急工况下的误操作。装置侧部的蓝色快插接口为主气源输入口，采用标准工业快接规格，可直接对接压缩空气站气瓶组的输出管路，无需额外加工转换接头。整个装置将气路调压、分配、检测、告警功能集成在单一壳体内，无需额外搭配分散的检测仪表与阀组，大幅减少了现场安装的管路接驳工作量，同时降低了分散布置带来的泄漏点风险，所有气路连接部位均采用硬密封加密封圈的双重密封结构，可适应长期带压运行的工况要求。
