汽车传动系统用单片式传动齿轮

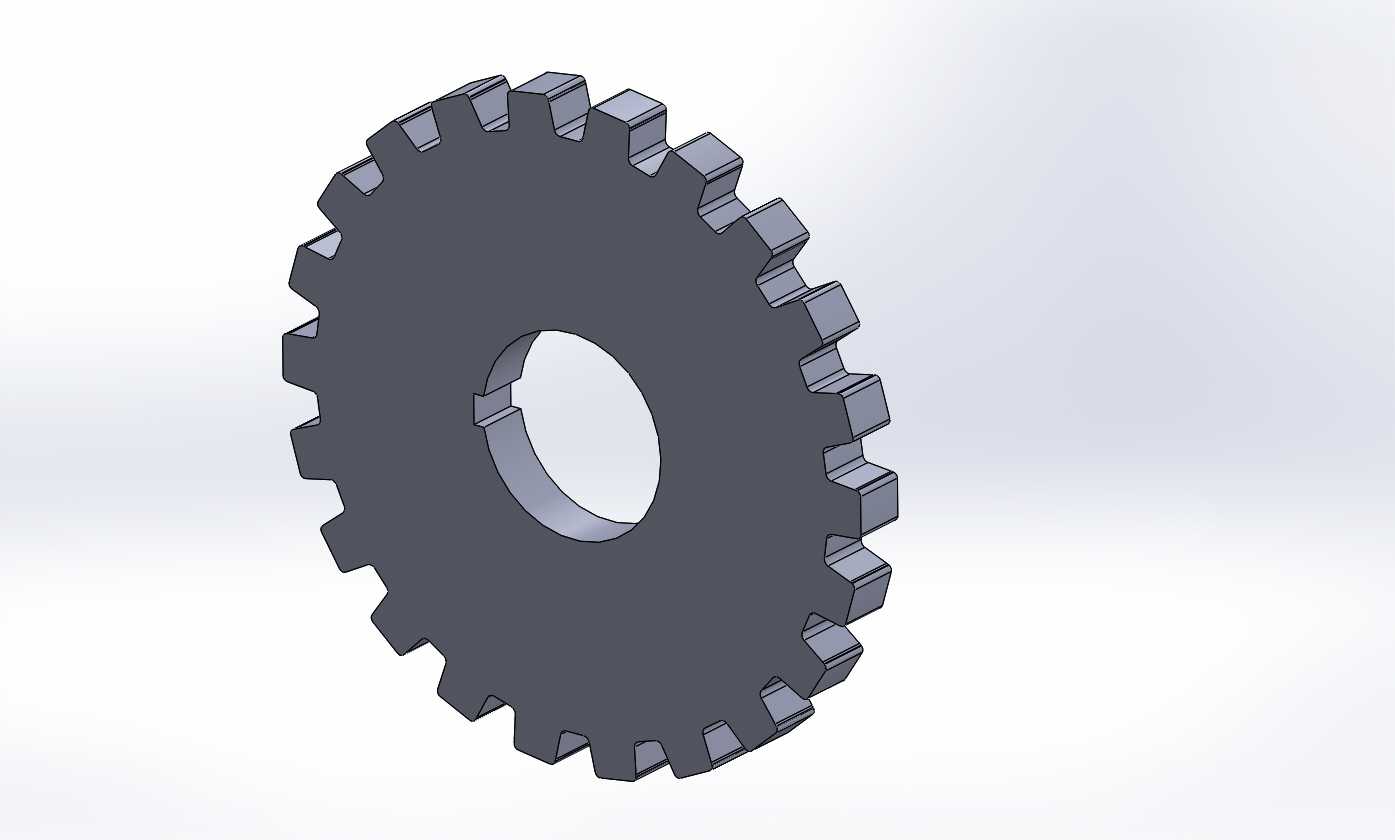

这类单片式传动齿轮主要应用在汽车的辅助传动回路中，比如发动机前端附件驱动、变速器内部的低速挡位传动分支、驻车锁止机构的动力传递环节，也可适配部分小型工业设备的定比传动工位，用来在平行轴之间传递恒定转速比的旋转扭矩，保障动力传递过程的平稳性与传动比精度。从结构设计来看，该齿轮采用直齿圆柱齿形设计，齿廓采用标准渐开线齿形，齿向无螺旋角，加工时可通过滚齿、插齿工艺直接成型，无需额外的螺旋角导程调整，加工成本相对更低，装配时也不需要抵消轴向力，支撑轴承的选型可以更偏向径向承载能力强的型号，降低整体传动组件的成本。齿轮中心的安装孔采用带单键槽的通孔设计，安装时可通过平键与传动轴实现周向固定，传递扭矩的同时，也能方便装配时的轴向定位，孔与轴的配合公差可根据实际传动载荷选择H7/k6或者H7/m6的过渡配合，保障高速转动时不会出现孔轴相对窜动。齿顶圆、齿根圆的尺寸经过参数化匹配，齿厚按照标准模数设计，齿侧预留了合理的啮合侧隙，既可以避免热胀冷缩导致的齿面卡滞，也能储存少量润滑脂，降低齿面啮合时的磨损速率。齿轮的端面做了平整化处理，没有多余的减重孔或者凸台结构，这种设计一方面可以降低加工时的端面跳动公差，保障装配后齿轮的端面与传动轴轴线的垂直度，减少转动时的端面偏摆，另一方面也能在部分需要端面贴合定位的安装场景下，直接作为轴向定位的基准面使用，不需要额外加装定位挡圈或者调整垫片。在实际选型应用时，需要注意匹配对应模数、齿数的配对齿轮，保障中心距符合设计要求，同时要核算齿面接触强度与齿根弯曲强度，根据传递的额定扭矩、转速工况选择对应的材质，常规工况下可采用45号钢调质处理，齿面高频淬火提升硬度，若用于冲击载荷较大的工况，可更换为20CrMnTi材质做渗碳淬火处理，进一步提升齿面的抗冲击与耐磨性能。这类齿轮的安装边界比较清晰，外径尺寸由齿数与模数决定，轴向厚度根据齿宽参数确定，安装时只需要保障传动轴的支撑跨距合理，避免轴的挠曲变形导致齿面偏载，就能实现长期稳定的动力传递，日常维护时只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的维护操作。
