矿用传动蜗轮齿轮组结构设计

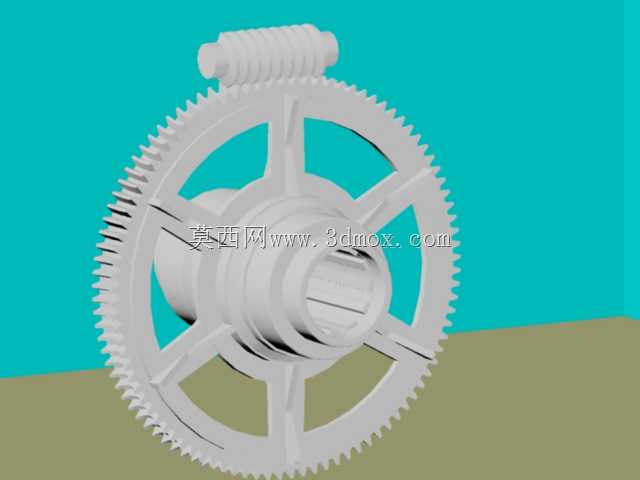

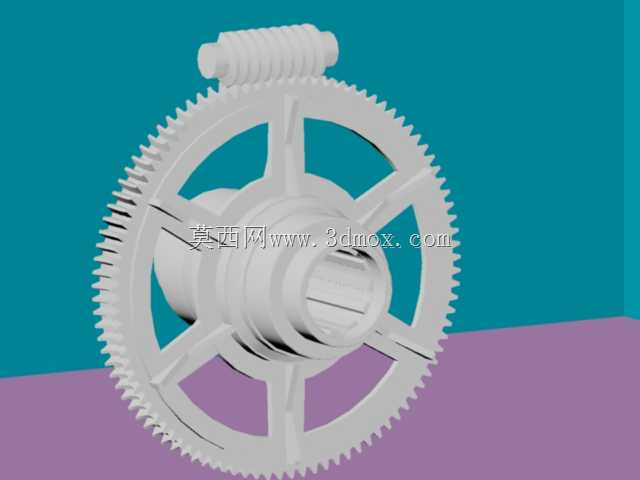

井下采掘作业面的传动系统长期处于高粉尘、高湿度、重载冲击的工况下，常规开式齿轮的磨损速率远高于地面设备，这套齿轮组的设计初衷就是匹配小型矿用输送、掘进辅助机构的动力传递需求，解决传统传动件在狭窄安装空间内扭矩承载不足、啮合稳定性差的问题。从结构布局来看，这套传动组件采用蜗轮与大直径辐板式齿轮组合的形式，上方的蜗杆轴直接对接动力输入端，可将电机输出的高转速低扭矩动力，通过蜗轮蜗杆的一级减速传递到大齿轮，再由大齿轮的中心花键孔将动力输出到作业端，单级传动比可覆盖井下小型设备常用的20-40区间，无需额外增设减速级就能满足低速大扭矩的输出要求。大齿轮采用辐板式结构而非实心轮坯，主要是考虑井下设备的减重需求，六根对称分布的辐条在保证轮体刚性的前提下，能将整体重量降低40%左右，既方便井下狭小空间内的拆装搬运，也能减少转动惯量，降低设备启停瞬间的冲击载荷对传动链的损伤。轮齿部分采用渐开线齿形设计，齿向做了微修形处理，可抵消重载下轮体微变形带来的啮合偏载，减少齿面局部应力集中，延长高负荷工况下的使用寿命。中心的花键孔采用矩形花键结构，相比渐开线花键加工难度更低，井下现场维修时无需专用拉床就能完成适配修整，花键的配合公差选H7/h6的间隙配合，既保证扭矩传递的同轴度，也能在煤尘进入配合面时避免出现抱死无法拆卸的问题。安装边界方面，大齿轮的轴向定位靠中心轮毂两端的台阶面实现，安装时只需保证轮毂端面与安装支座的贴合度在0.05mm以内，就能控制轮齿的啮合侧隙在合理区间，蜗杆轴的两端采用带防尘密封的轴承座安装，可阻挡井下煤尘、水汽进入轴承腔，避免润滑脂失效。实际应用中，这套齿轮组可直接适配小型矿用刮板输送机的机头传动部、凿岩台车的进给传动机构，也可用于井下小型绞车的减速单元，啮合过程中蜗轮蜗杆的自锁特性还能避免设备停机时出现负载倒转的风险，提升井下作业的安全性。设计过程中特意将轮缘厚度设置为齿高的2.5倍，即使齿面出现正常磨损，也有足够的余量进行齿面修复，无需直接更换整个齿轮，降低矿山设备的运维成本，辐条与轮缘、轮毂的连接处都做了大圆角过渡，避免应力集中导致的辐条断裂问题，适配井下频繁启停、冲击载荷多的作业特性。
