100uH环形电感器三维结构设计

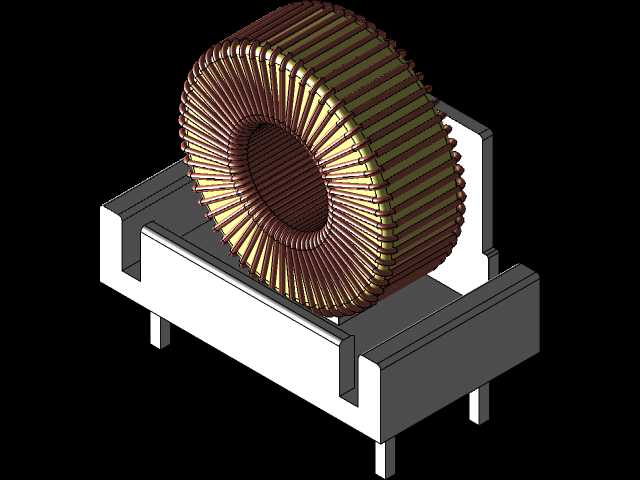

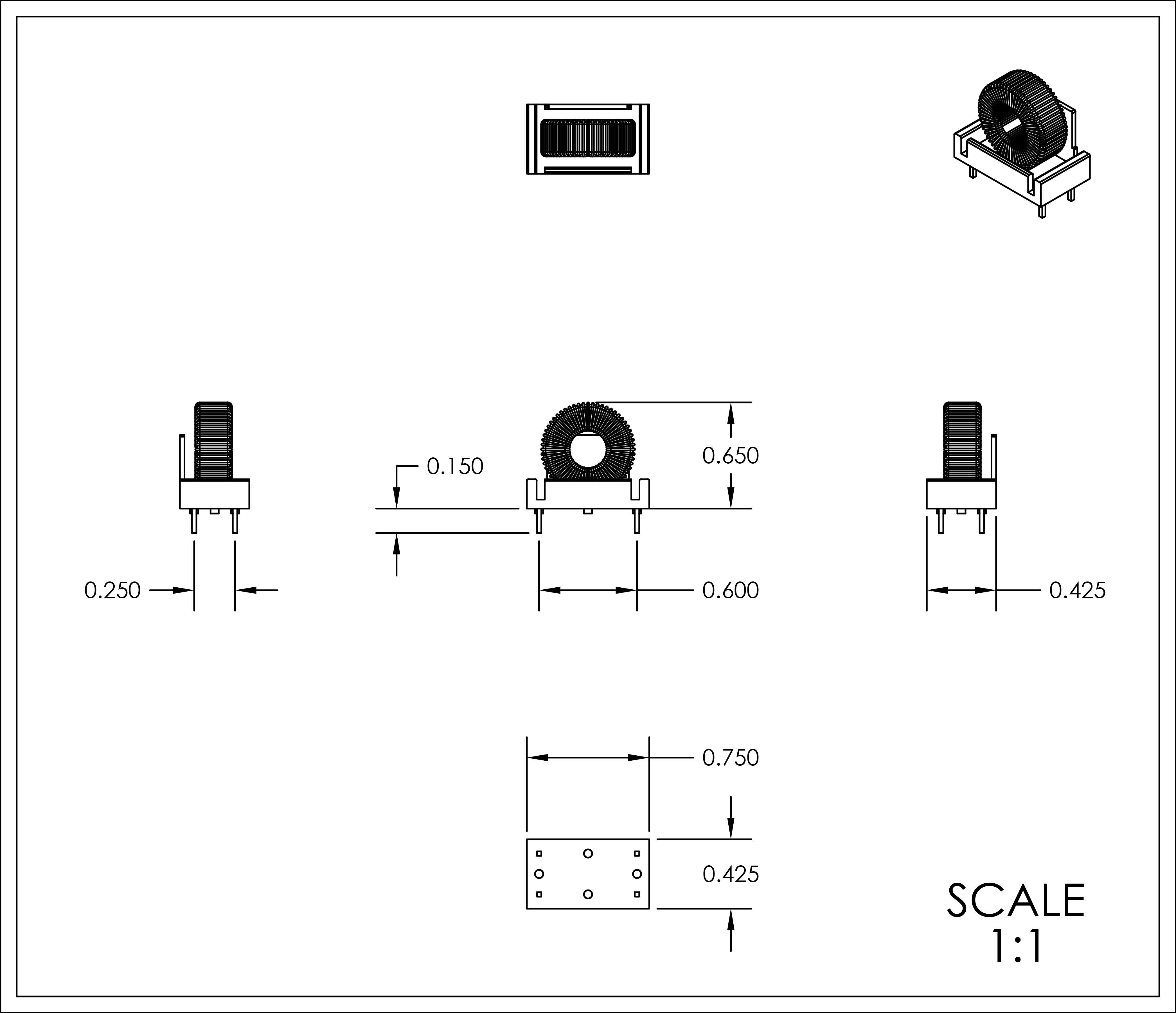

在开关电源输入滤波回路、DC-DC转换模块的储能环节、工控板卡的EMI抑制单元里，环形电感器都是出镜率极高的被动元件，这次完成的100uH规格环形电感三维建模，完全围绕板级安装的实际工程需求展开，没有做多余的装饰性结构。做结构设计的时候最先要卡的是安装边界，这类电感大多是直插式焊接在PCB板上，所以建模时先确定了磁环的核心外径、绕线后的最大外廓尺寸，避免后续元件布局时和周边的电容、接插件出现干涉，引脚的跨距严格对应常规PCB焊盘的标准间距，引脚伸出磁环底部的长度控制在波峰焊要求的合理范围，既保证焊接时的吃锡深度，也不会因为引脚过长剪脚后残留应力拉扯磁环。绕线部分的建模没有做简化处理，每一圈漆包线的排布都贴合环形磁环的曲面，考虑到实际生产中绕线的叠层情况，模型里还原了外层线匝覆盖内层线匝的自然排布状态，线径的选择匹配100uH电感量对应的额定载流需求，绕线的起始端和结束端都做了引脚成型的折弯处理，和实际量产的电感成型工艺一致，不会出现直上直下的引脚导致安装时和PCB焊盘对位偏差。从功能特性来看，环形磁芯的闭合磁路结构本身就比棒状电感有更好的磁屏蔽效果，建模时特意保留了磁环表面的绝缘涂层厚度，这个细节很多新手建模时会忽略，实际生产里绝缘涂层不仅能避免绕线和磁环直接接触造成耐压不良，也会占用一定的径向尺寸，如果建模时漏掉涂层厚度，做PCB封装的时候就会把安装孔位留小，导致量产时元件无法插装。在不同的应用场景下，这类电感的固定方式也有区别，针对有振动要求的车载电控板场景，模型里预留了磁环底部点胶的避让空间，不会因为点胶后胶体溢出污染周边焊盘；针对高密度安装的消费类电源板场景，模型严格控制了整体高度，满足薄型电源的壳体内部空间限制。做这个模型的时候也参考了多家主流电感厂商的规格书公差要求，所有尺寸的公差带都和行业通用规范对齐，结构工程师拿到这个模型可以直接导入PCB布局软件做干涉检查，不需要再二次调整尺寸，采购人员也可以直接对照模型的外廓尺寸匹配对应规格的量产物料，避免选型时出现尺寸偏差。绕线的出线方向也做了可调整的结构预留，方便不同走线方向的PCB布局需求，不管是横向走线还是纵向走线的焊盘位置，都可以通过调整引脚折弯方向适配，不需要重新建模。
