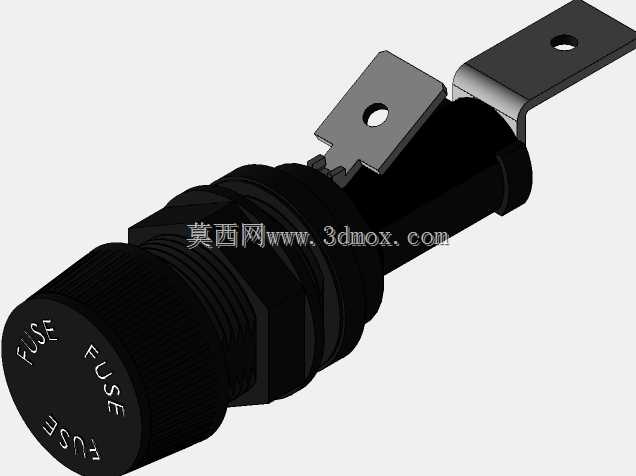

在低压配电回路、工业控制柜、新能源设备的电路保护支路中,熔断器座是承载熔断体、实现电路可靠分断的核心配套部件,本次建模的HTB-66I型固定座,适配BUSSMANN/COOPER体系下对应规格的圆筒帽型熔断器,在实际设备排布中,这类部件通常安装在控制柜内的DIN导轨或者设备安装板上,作为过流保护链路的物理承载结构,既要保证熔断体插拔更换的操作便利性,也要满足长期通电状态下的接触可靠性,同时要适配不同安装场景的空间边界。
从结构设计逻辑来看,这款固定座的主体采用阻燃绝缘材质作为基座,内嵌导电接触夹片,夹片的弹性形变区间经过反复校核,既能够保证熔断体插入后接触电阻控制在合格范围内,避免长期通电出现过热烧蚀,也能让运维人员更换熔断体时不需要过大的操作力,同时不会出现接触松脱的情况。基座的安装孔位按照行业通用的安装间距设计,既可以通过螺丝直接固定在设备的绝缘安装板上,也能适配标准导轨卡扣的加装需求,不需要额外定制安装转接件,能够直接匹配现有工业控制柜的内部安装规范。
在外形尺寸与安装边界的把控上,建模过程中严格还原了实物的空间占位:基座整体的长宽高尺寸适配对应规格熔断器的长度与直径,安装后熔断体不会突出基座过多,避免在柜内布线时与相邻线缆、元器件发生干涉;接线端的位置设置在基座两侧,采用螺丝压接的接线结构,适配常规多股铜芯线的线径范围,接线操作空间预留充足,不需要特殊工具就能完成导线压接,同时接线端的绝缘防护结构能够避免运维过程中误触带电部位,满足低压配电设备的安全防护要求。
从实际使用场景出发,这类熔断器固定座广泛应用在工业控制设备的电源输入回路、电机驱动支路的二次保护、光伏汇流箱的支路保护、通信电源的配电单元中,不同场景下对固定座的耐温等级、阻燃等级、接触载流量都有明确要求,建模过程中对接触夹片的厚度、夹持角度、基座的壁厚都做了精准还原:夹片的弧度设计保证熔断体插入后接触面均匀贴合,不会出现点接触导致的局部过热;基座的加强筋结构设置在安装孔位与夹片固定位之间,既能够减少塑料材质的用量,也能提升整体结构强度,在多次插拔熔断体后不会出现基座开裂、夹片移位的问题。
在细节结构处理上,固定座表面设置了清晰的规格标识位,建模时保留了标识区域的平整面,方便后续丝印规格参数、电压等级、适配熔断体型号等信息;基座底部设计有走线避让槽,当安装在不平整的安装面时,不会因为导线接头突出导致固定座安装不稳;两侧的限位结构能够保证熔断体插入后位置居中,不会出现偏斜导致的接触不良,即使在设备有振动的工况下,比如工程机械配套控制柜、移动设备的配电单元中,也能保证接触可靠性,不会因为振动出现熔断体松脱、电路断电的故障。
从建模的工程实用性角度,整个模型的装配关系完全按照实物的装配逻辑搭建,绝缘基座、导电夹片、接线端子、安装卡扣都作为独立零件存在,结构工程师在做控制柜排布设计时,可以直接调用这个模型进行空间干涉检查,也可以根据实际项目需求修改安装孔位、调整接线端方向,适配特殊安装场景的需求;电气选型人员可以通过模型直观确认安装尺寸,判断该款固定座是否适配现有柜内的安装空间,不需要反复核对二维图纸的尺寸参数,减少选型失误的概率。
不同于常规的电气安装件,这款熔断器座的夹片固定结构采用了嵌入式设计,夹片直接卡入基座的预留卡槽内,不需要额外的螺丝固定,装配工序更简单,也避免了长期使用后螺丝松动导致的夹片移位,建模过程中精准还原了卡槽的配合公差,能够直观看到夹片与基座的配合间隙,方便后续做模具开发的工程师参考分型面位置、评估脱模难度,也能让工艺人员提前确认装配工序的合理性。在安装边界的校核上,模型预留了熔断体更换的操作空间,当固定座成排安装时,相邻两个固定座的间距不需要额外放大,就能满足熔断体插拔的操作需求,能够有效节省柜内的安装空间,提升控制柜内部的元器件排布密度,这对于空间紧凑的小型控制设备、壁挂式配电盒来说尤为重要。
- 全部评论(0)
- 模板大小: 18.3 MB
- 售价:5金币
- 下载次数: 456
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
