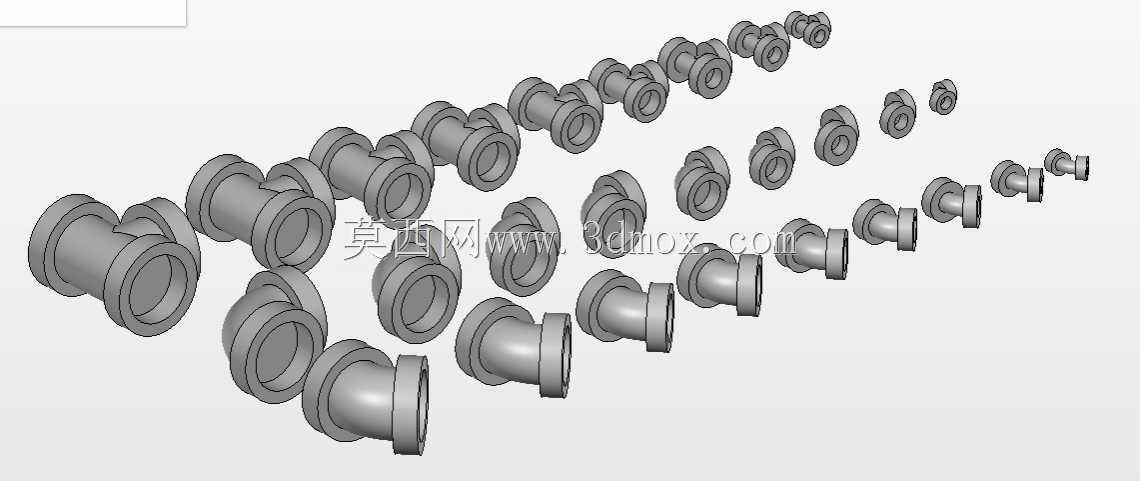

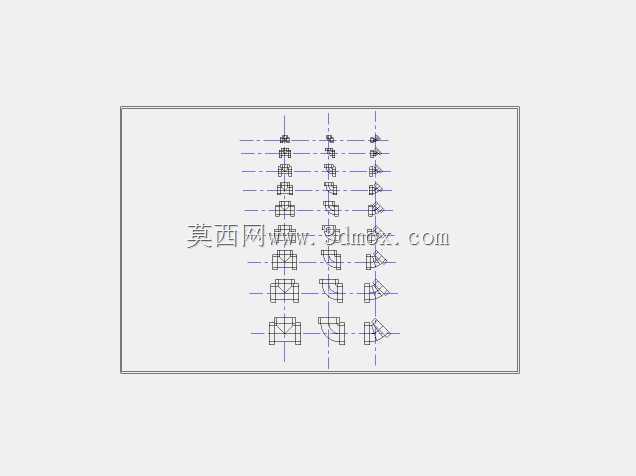

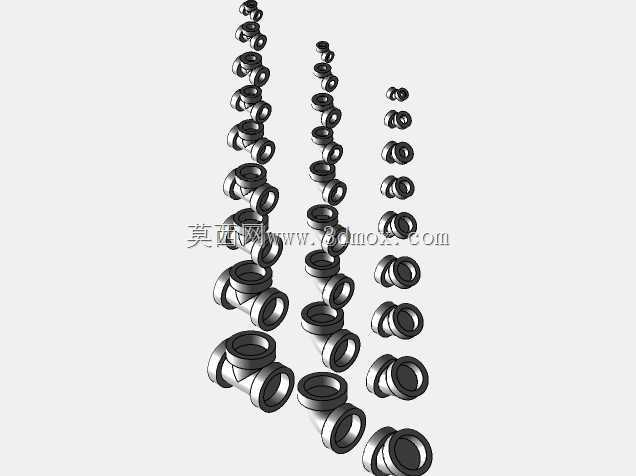

90度与45度T形铸铁三通管件结构

这类T形铸铁三通管件，核心应用在民用给排水、建筑消防管路、工业低压流体输送的管线分支节点，日常做管线改向、支路分流时会大量用到，不管是老旧小区的供水管网改造，还是厂区循环水、低压压缩空气管路的布设，都能看到这类配件的身影。从功能特性来看，铸铁材质本身的抗震性、耐磨表现优于普通薄壁塑料管件，适配埋地敷设、明装固定等多种安装场景，承插式的连接端结构，能在安装时配合密封填料实现可靠的管路密封，避免长期使用后出现接口渗漏的问题。设计这类管件的时候，首先要考虑的是管路分流时的流阻影响，90度结构的T形三通，适合支路与主管垂直布设的场景，内部流道做了圆弧过渡处理，避免直角拐角造成的流体紊流，减少管路输送过程中的压力损失；45度结构的T形三通，则适合支路需要斜向引出的场景，能降低流体转向时的冲刷损耗，延长管件的实际使用寿命。外形尺寸上，不同公称通径的管件，承口深度、法兰盘（或承插端）的外径都有对应的安装边界要求，安装时要预留足够的操作空间，方便接口处的密封处理与后期检修，相邻管件之间的间距要满足管路支吊架的布设要求，避免应力集中在管件接口位置。建模过程中要注意承口与插口的配合公差，铸铁件的铸造拔模斜度要符合铸造工艺要求，壁厚要均匀，避免出现局部壁厚过薄导致的承压不足问题，流道内壁的圆角过渡要顺滑，不能有突兀的棱角，不然实际使用时容易堆积杂质，造成管路堵塞。另外这类铸铁管件的外壁加强筋结构，是为了提升管件的承压能力，在管路出现水锤现象时，能分散应力，避免管件开裂，不同通径规格的管件，加强筋的高度、厚度都要匹配对应的公称压力等级，不能随意缩减尺寸，不然会留下安全隐患。在实际选型搭配时，要根据管路的输送介质、工作压力来匹配对应牌号的铸铁材质，输送生活饮用水的管件还要做内壁防腐处理，避免水质受到污染，埋地安装的管件外壁要做沥青涂层或者环氧煤沥青涂层，抵御土壤的腐蚀，延长整体管线的服役周期。
