商用立式不锈钢户外烧烤炉结构设计

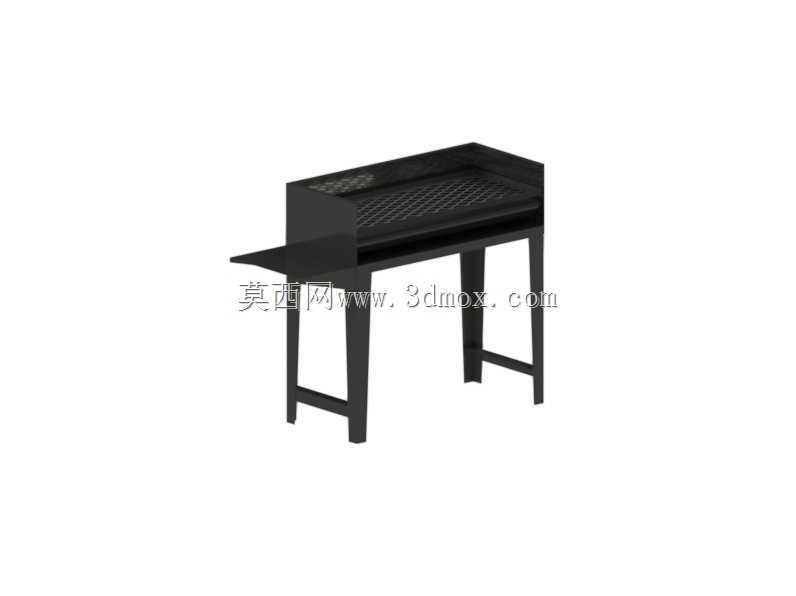

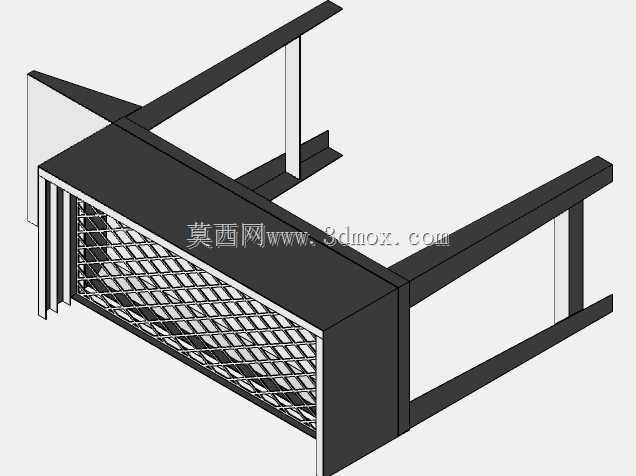

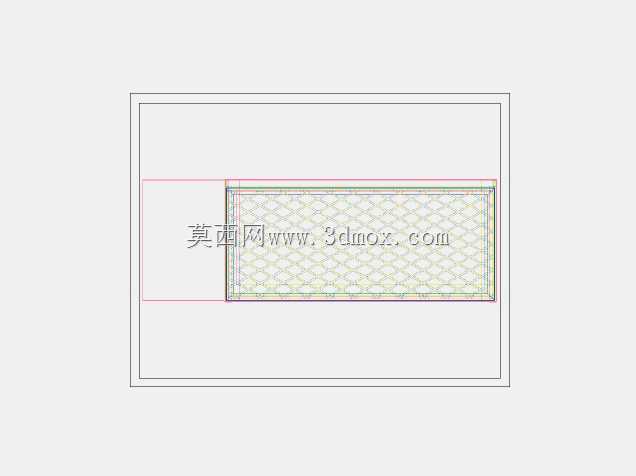

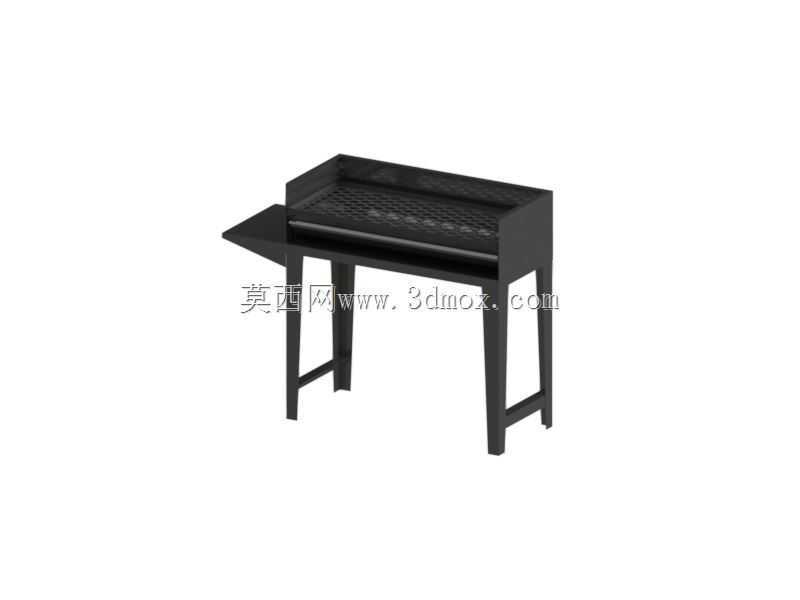

这款立式炭烤设备的结构设计，首先围绕户外摆摊、门店外摆、露营营地集中烹饪这类高频商用场景展开，整机采用不锈钢材质打造，适配长期接触炭火、油污、户外潮湿环境的使用需求，避免普通铁质设备易锈蚀、掉漆的问题。从结构布局来看，主体烤腔采用长方形深槽设计，槽内预留炭网与烤网的分层安装位，炭网位置低于烤网8-10cm，既保证炭火热量能够均匀辐射到食材表面，也能避免食材油脂直接滴入炭火产生大量明火焦糊，烤腔上沿预留的条形通风孔，可在不掀开烤网的情况下调节进风量，控制炭火燃烧温度，无需额外加装复杂的风门结构，降低后期维护成本。设备侧边延伸出的置物托板，采用与主体框架一体化的折弯焊接结构，承重可达5kg以上，可临时放置调料罐、待烤食材、烤制完成的成品，减少操作人员来回取物的动线长度，适配单人操作的使用场景。支撑腿采用方管焊接结构，四条腿之间设置横向连接杆形成稳定的框架结构，整机放置后的地面接触高度为80cm，符合成年人站立操作的舒适高度，无需弯腰操作，长时间作业也不易产生疲劳，支撑腿底部预留可调脚垫的安装位，可在不平整的户外地面调节整机水平度，避免烤架晃动导致食材滑落。设计过程中优先考虑结构的易加工性，所有钣金件均采用常规折弯、焊接工艺即可完成生产，无复杂曲面冲压结构，零部件通用化程度高，后期更换烤网、炭网等易损件时无需定制特殊规格。整机的安装边界控制在长120cm、宽50cm、高80cm范围内，既保证单次烤制的食材容量可满足3-5人同时用餐的出餐效率，也不会占用过多的摆放空间，适配小型门店外摆、流动摊位的有限场地条件。烤腔边缘做了卷边钝化处理，避免操作人员搬运、清洁时被钣金锐边划伤，所有焊接位置均做打磨抛光处理，无突出焊渣，便于日常擦拭清洁，残留的油污、炭灰可直接用湿抹布擦拭，不会在缝隙处积存污垢。
