P90凝胶爆破发射器结构设计方案

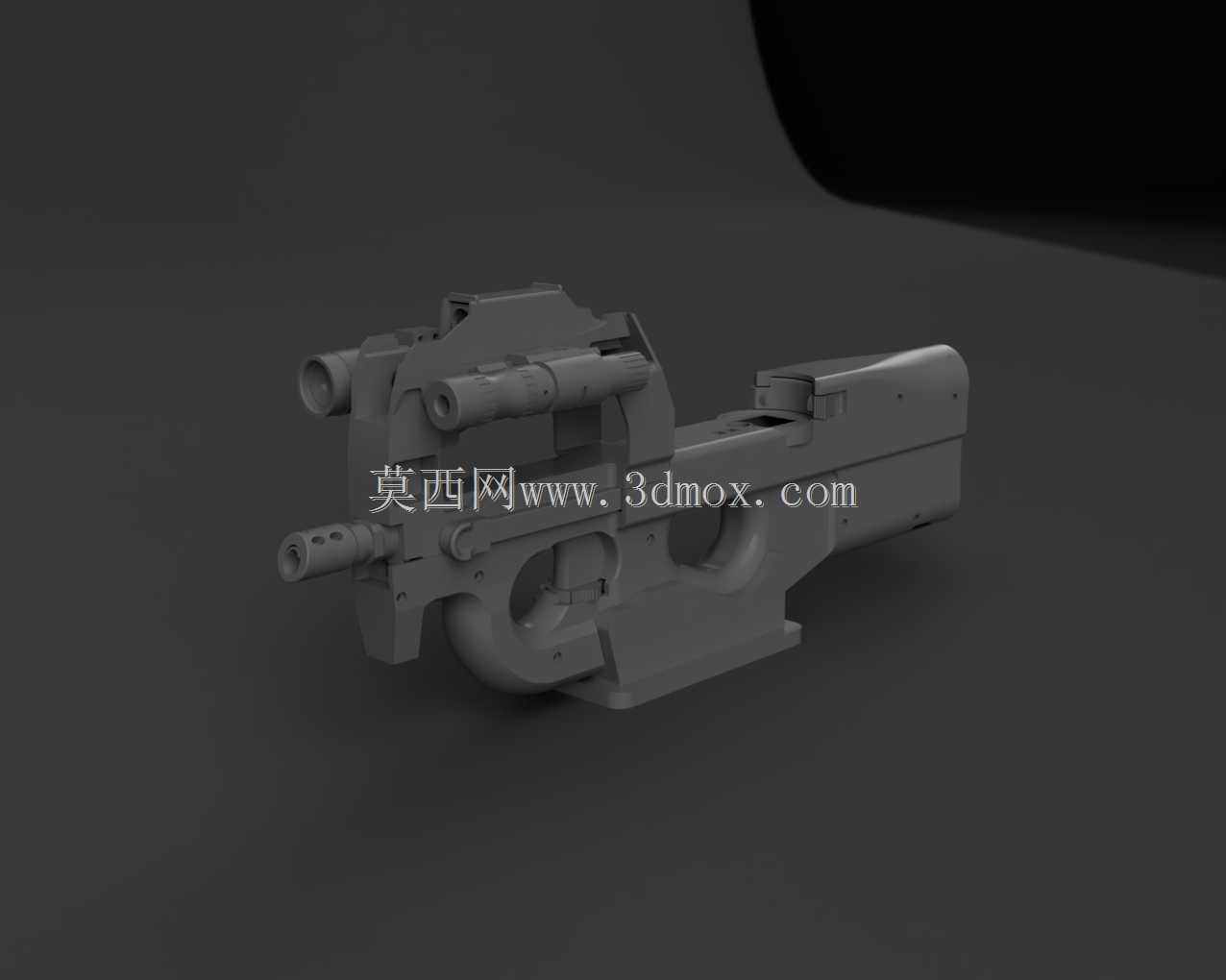

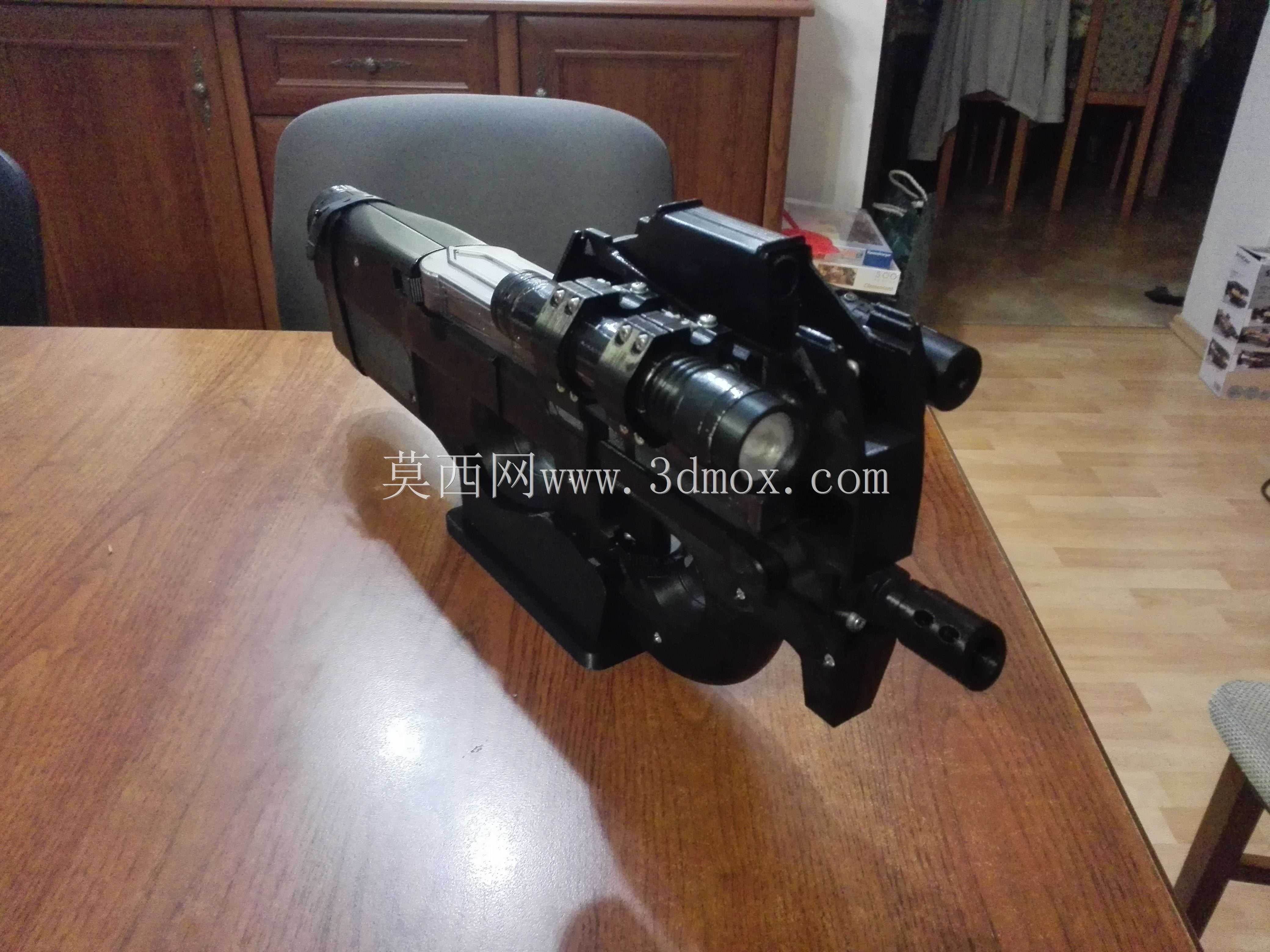

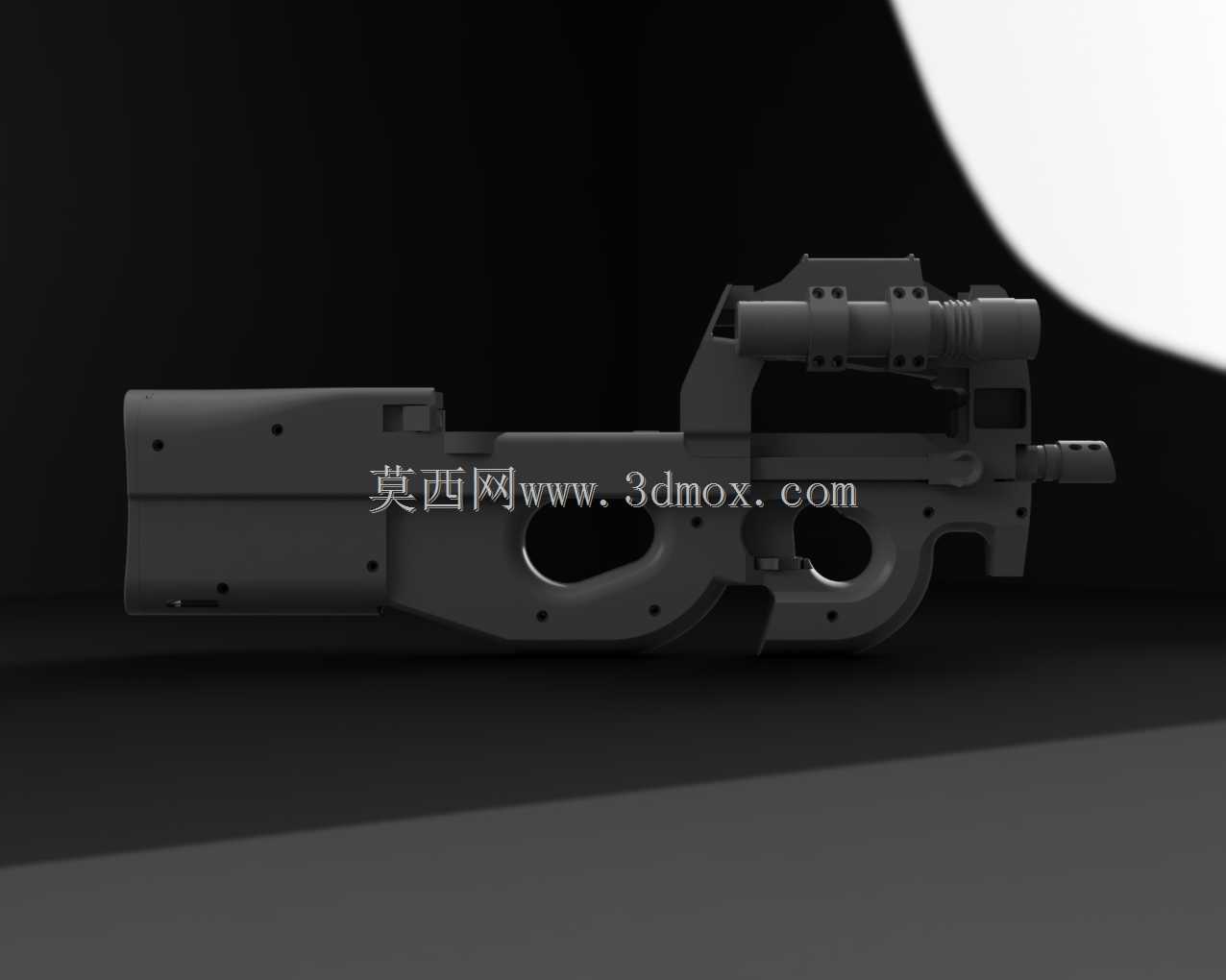

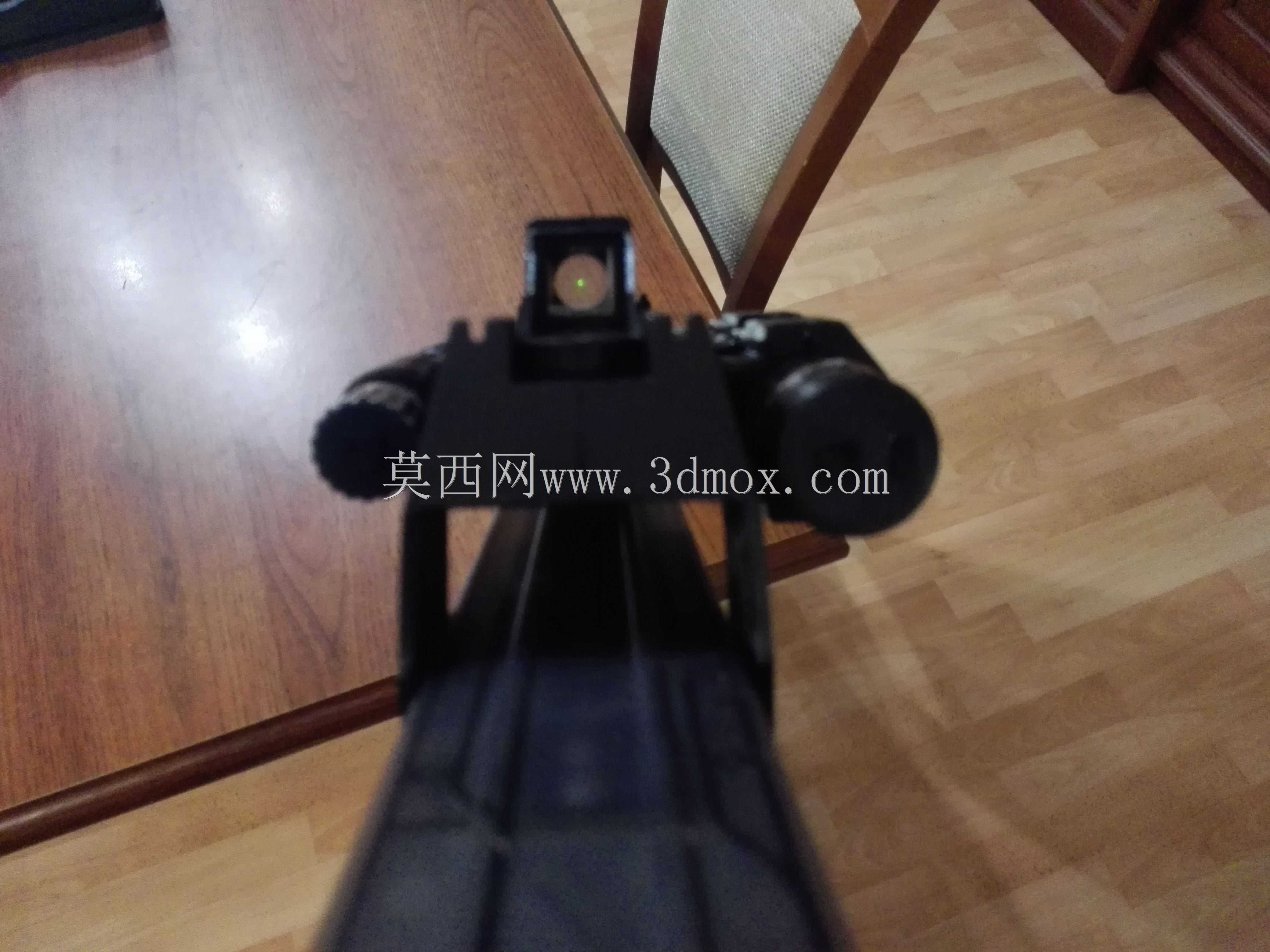

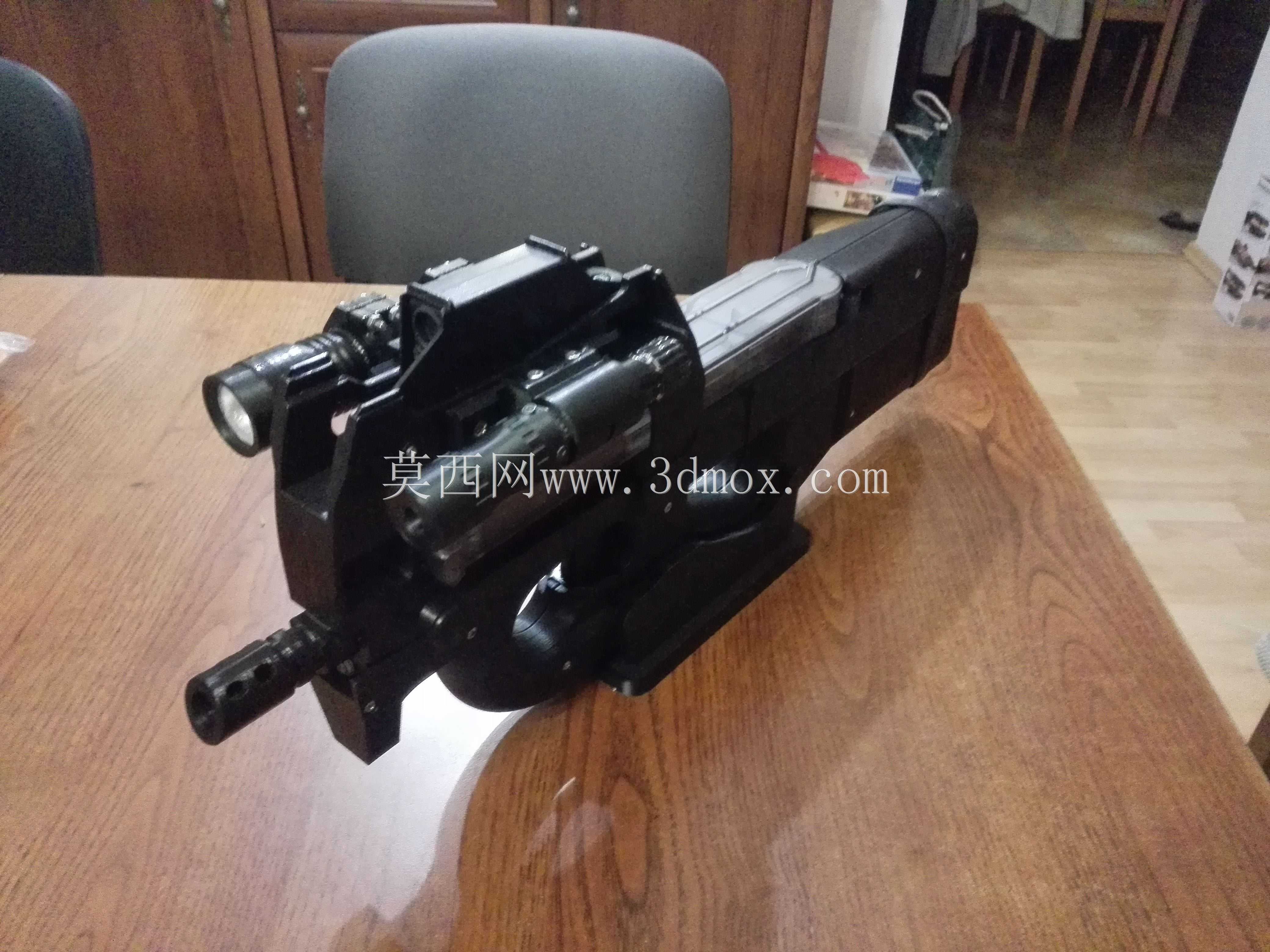

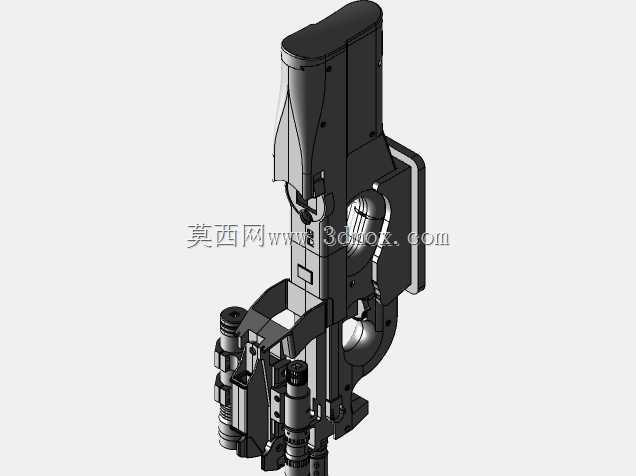

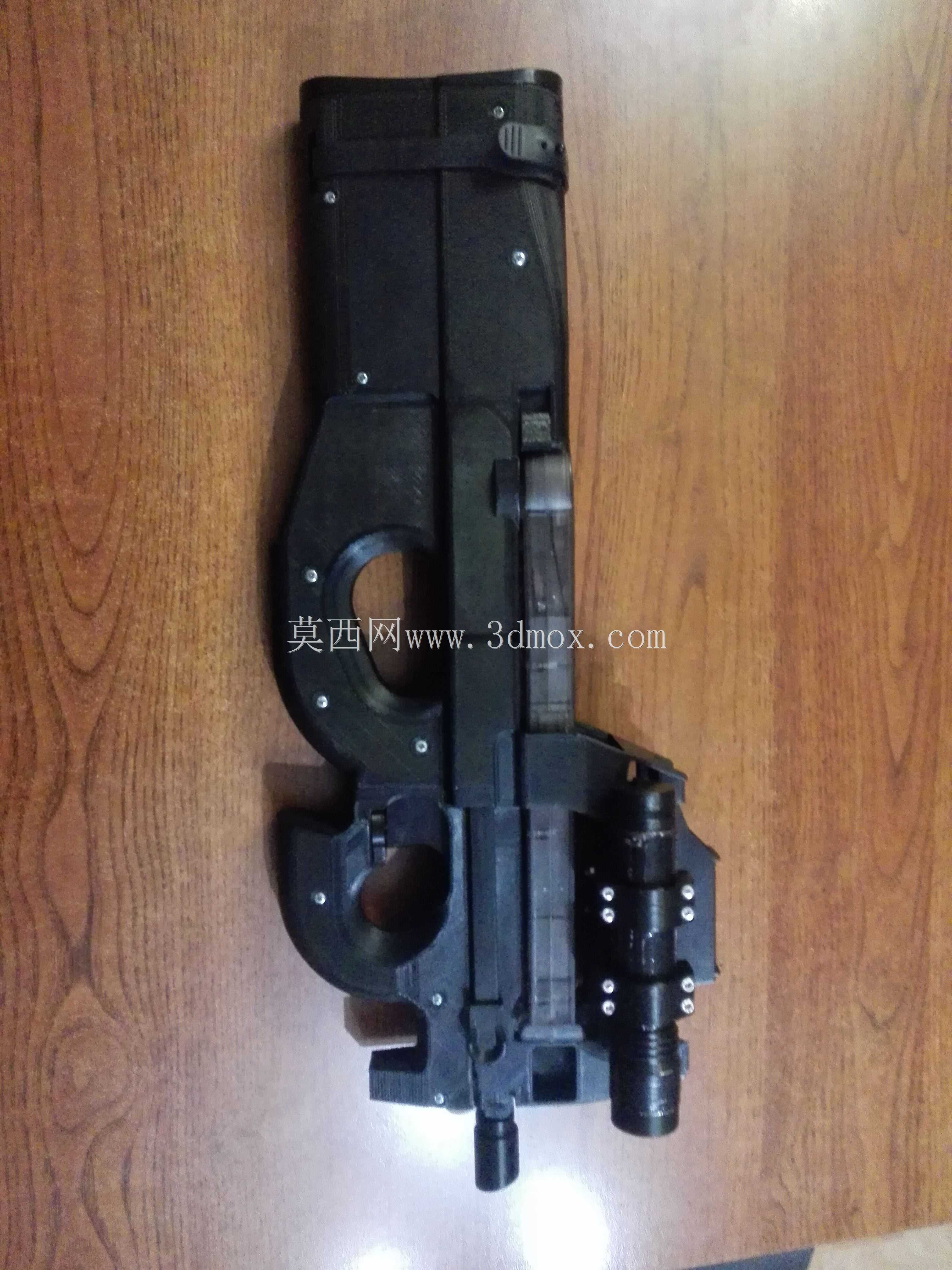

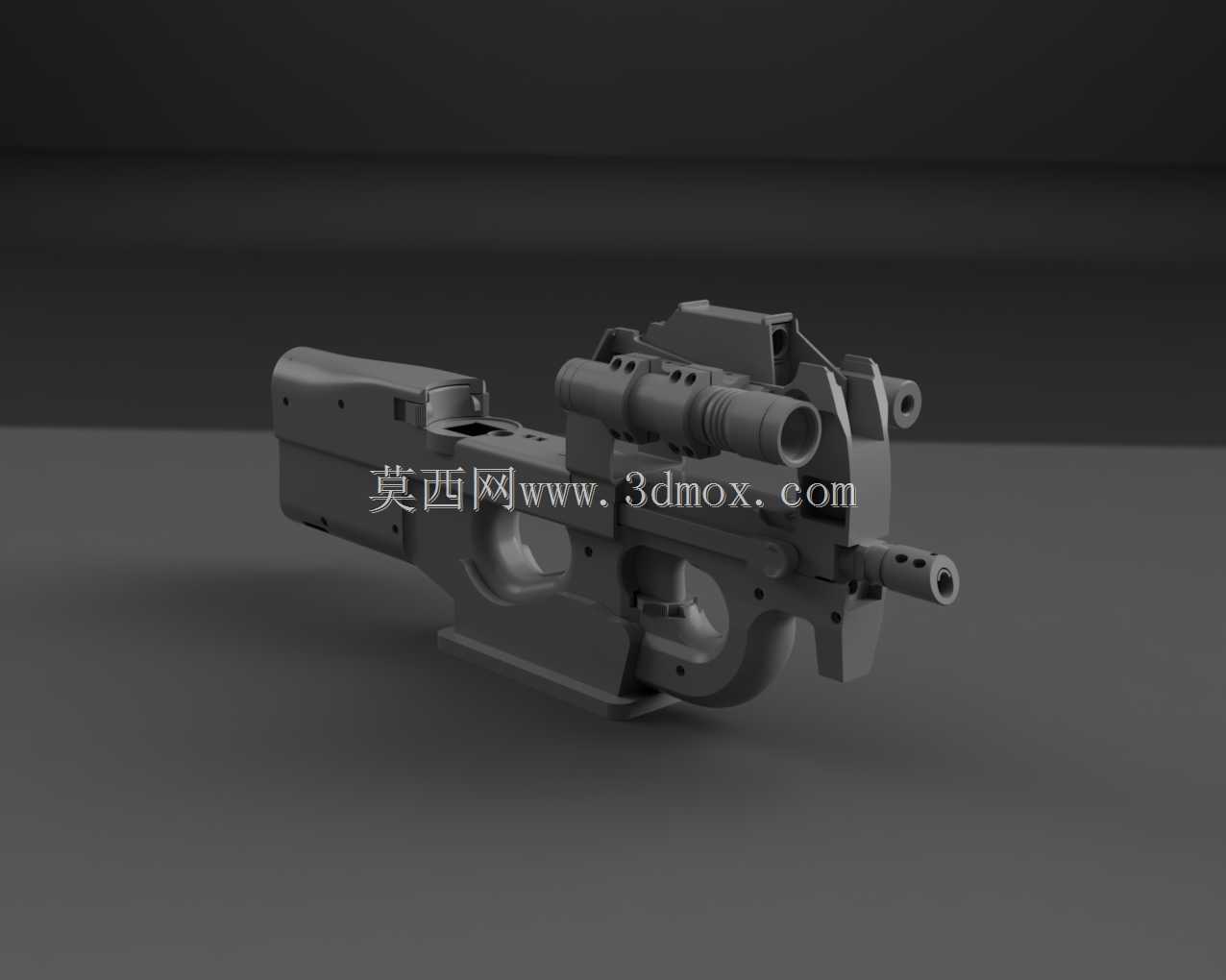

该发射器的结构设计围绕近距离使用场景展开，整体采用无托式布局，将供弹机构后置整合在机匣尾部，在保证供弹容量的前提下大幅压缩整体长度，适配狭小空间内的操作需求，尤其适合室内近距离活动场景使用，25米的有效射程设定也完全匹配这类场景的使用边界，不会出现射程冗余带来的不必要结构增重。从结构细节来看，整体外壳采用上下分体式机匣设计，通过销钉完成上下壳体的定位连接，日常维护时仅需拔出固定销即可拆分机匣，快速清理内部供弹管路、弹簧组件的残留凝胶碎屑，降低日常维护的操作门槛。机匣握持区域做了双圆弧镂空设计，分别对应主握把与前支撑握持位，握持位的内凹弧度贴合成年男性手掌自然弯曲形态，长时间握持不会出现硌手的问题，前支撑位的位置经过重心配平，整枪重心落在主握把前方15mm位置，单手握持时不会出现明显的头重脚轻问题，抬枪瞄准的动作可以更快完成。供弹结构采用顶部卧式供弹仓设计，供弹仓与枪管轴线平行布置，凝胶弹丸依靠重力与供弹轮的转动依次送入弹膛，供弹轮的齿槽尺寸匹配凝胶弹丸的常规直径，不会出现卡弹或者弹丸破碎的问题，供弹簧采用等节距圆柱螺旋弹簧，簧力经过调校，既可以保证供弹轮转动的动力充足，又不会因为簧力过大导致供弹轮转速过快打碎凝胶弹丸。枪管前端保留了标准战术导轨接口，可以根据使用需求加装激光指示器、战术手电等辅助配件，导轨采用通用皮卡汀尼尺寸规格，槽宽、齿距都符合通用战术配件的安装标准，不需要额外加工转接件即可完成配件的快速装拆，导轨安装座与机匣采用一体式结构设计，避免分体式安装座在反复拆装配件后出现松动移位，影响瞄准精度。尾部的stock弹簧组件做了隐藏式布置，整合在机匣尾部的抵肩结构内部，既可以在抵肩时提供一定的缓冲效果，降低击发时的震动传递，又不会额外突出机匣轮廓，避免勾挂衣物或者周边障碍物。击发结构采用平移式击锤设计，击发行程控制在3mm以内，扳机力调校在25N左右，既不会因为扳机力过轻出现误触击发，又能保证快速扣动扳机时的响应速度。整体外形尺寸控制在长度500mm、高度210mm、宽度55mm的范围内，安装边界预留了所有外接配件的装夹空间，加装激光指示器后整体宽度不会超过70mm，适配常规的枪套收纳尺寸，不需要定制特殊尺寸的收纳装具。内部的hopup结构采用可调式摩擦片设计，可以根据凝胶弹丸的硬度、直径调整摩擦片的下压量，保证弹丸出膛后获得稳定的自旋，提升射程内的弹道稳定性，摩擦片采用耐磨尼龙材质加工，长期使用不会出现过度磨损导致的弹道偏移问题。
