雷明顿12号霰弹枪弹筒结构三维数模

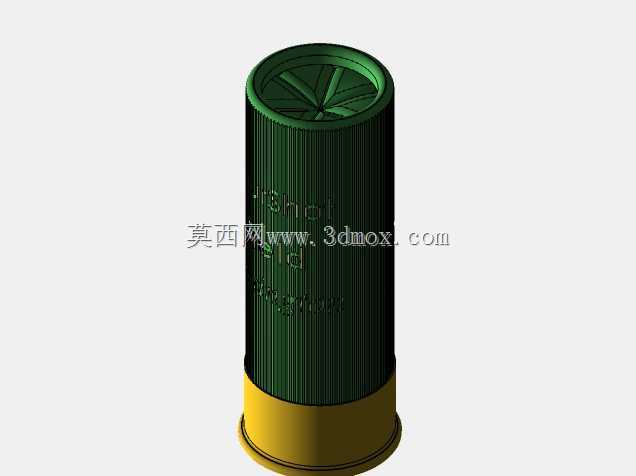

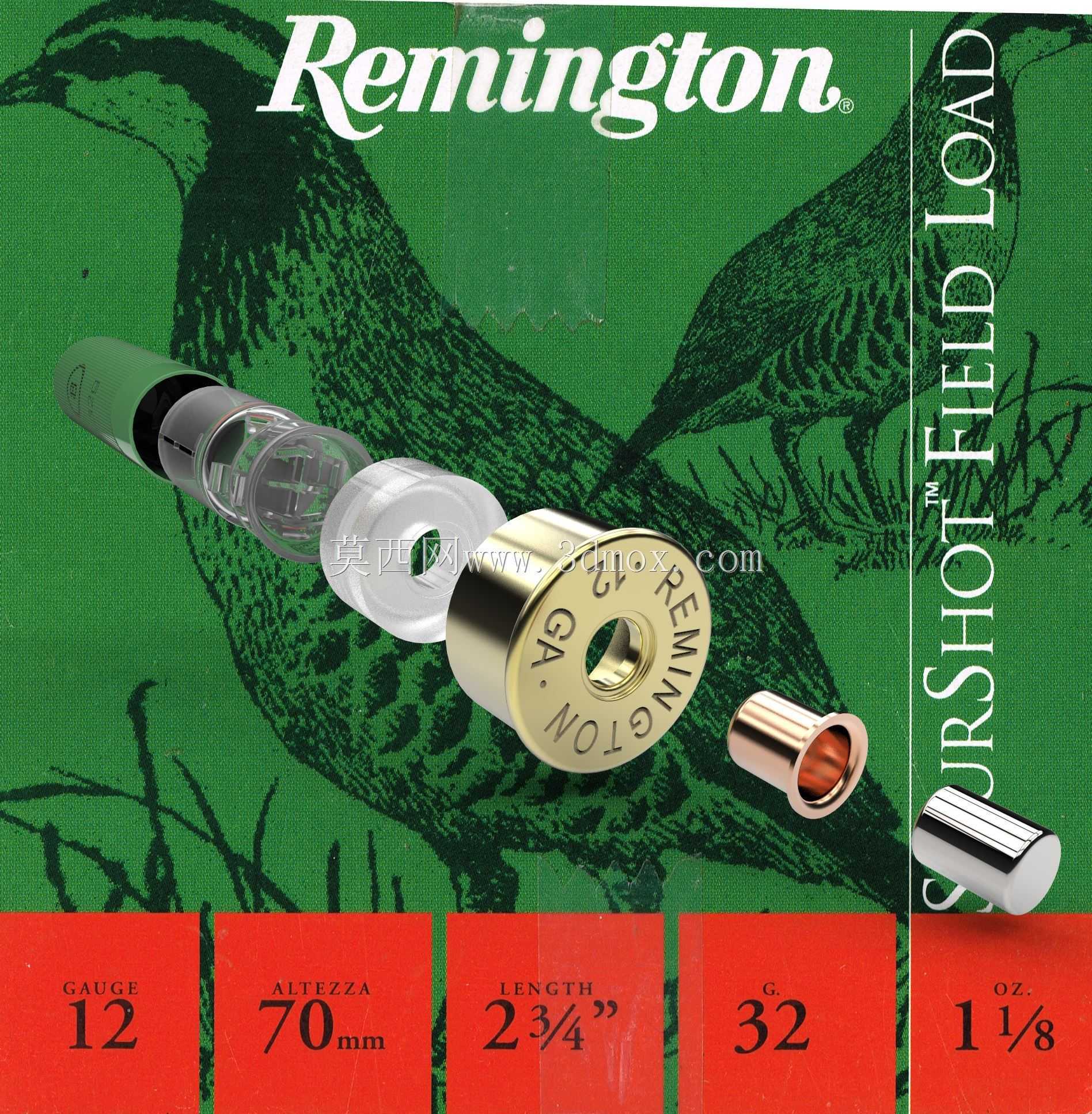

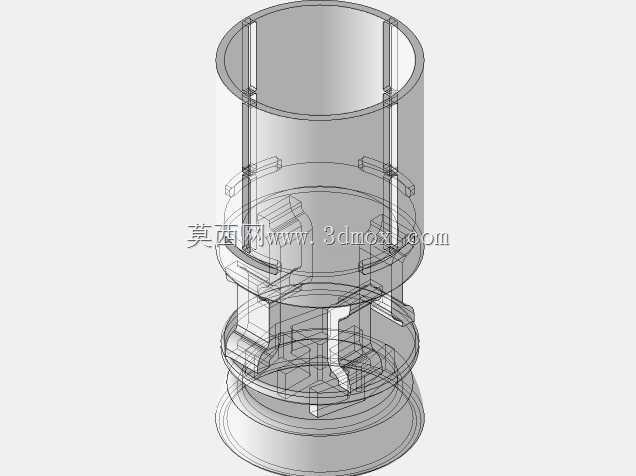

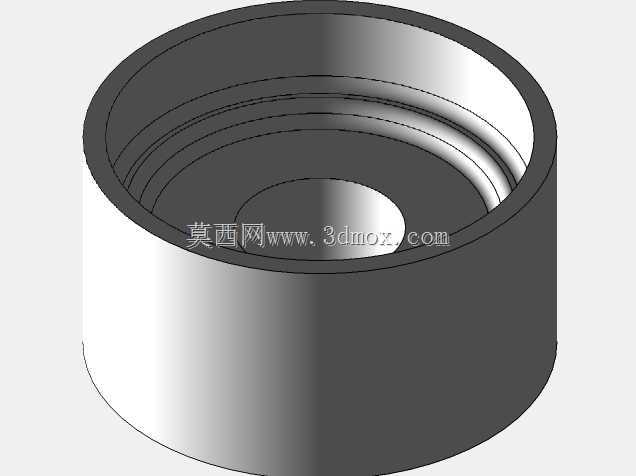

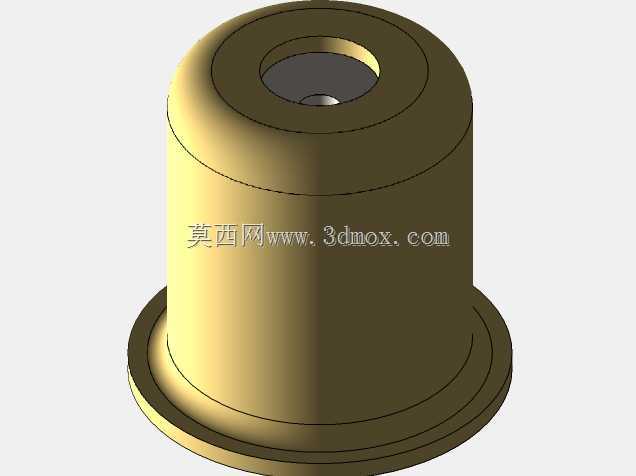

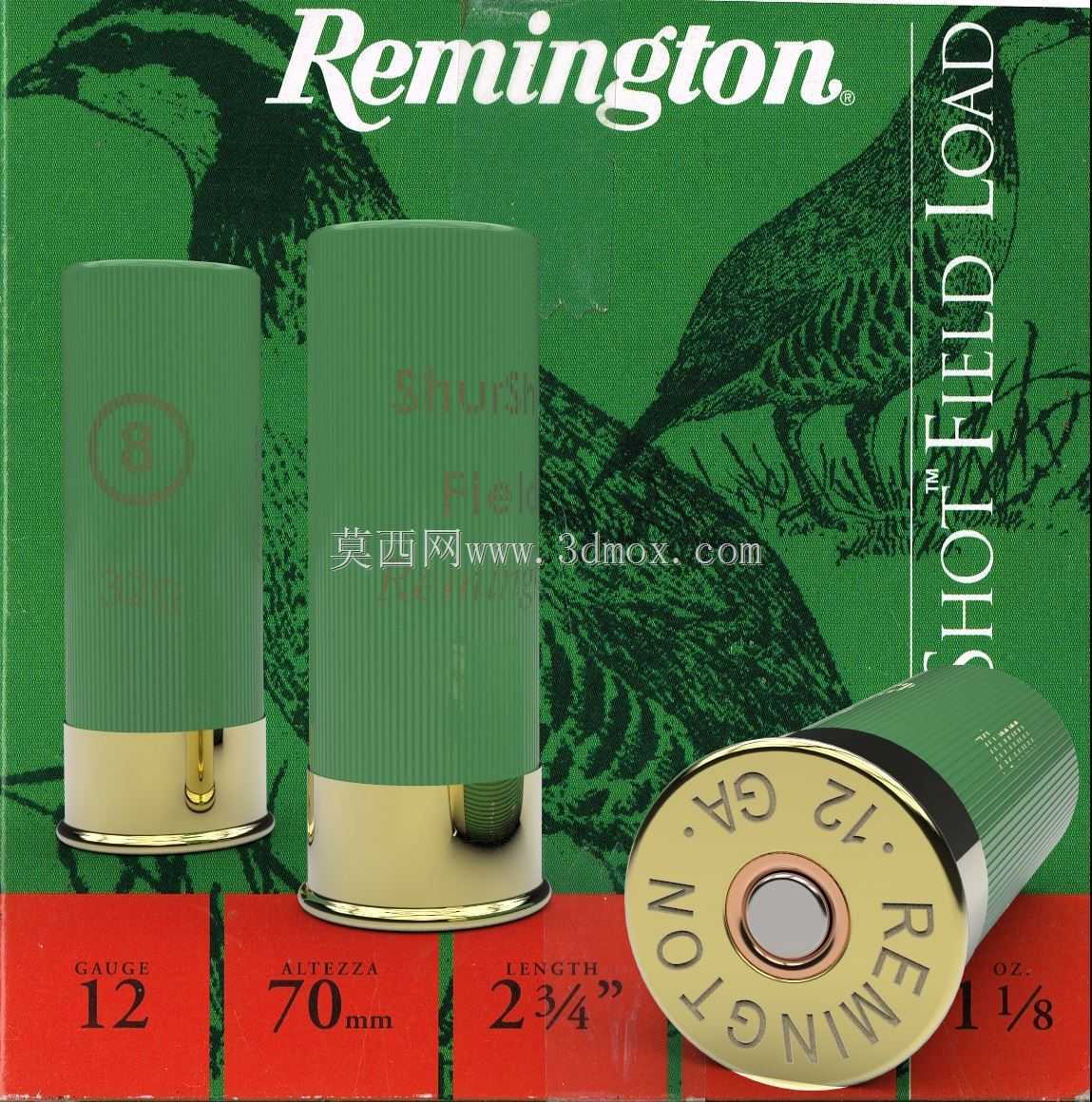

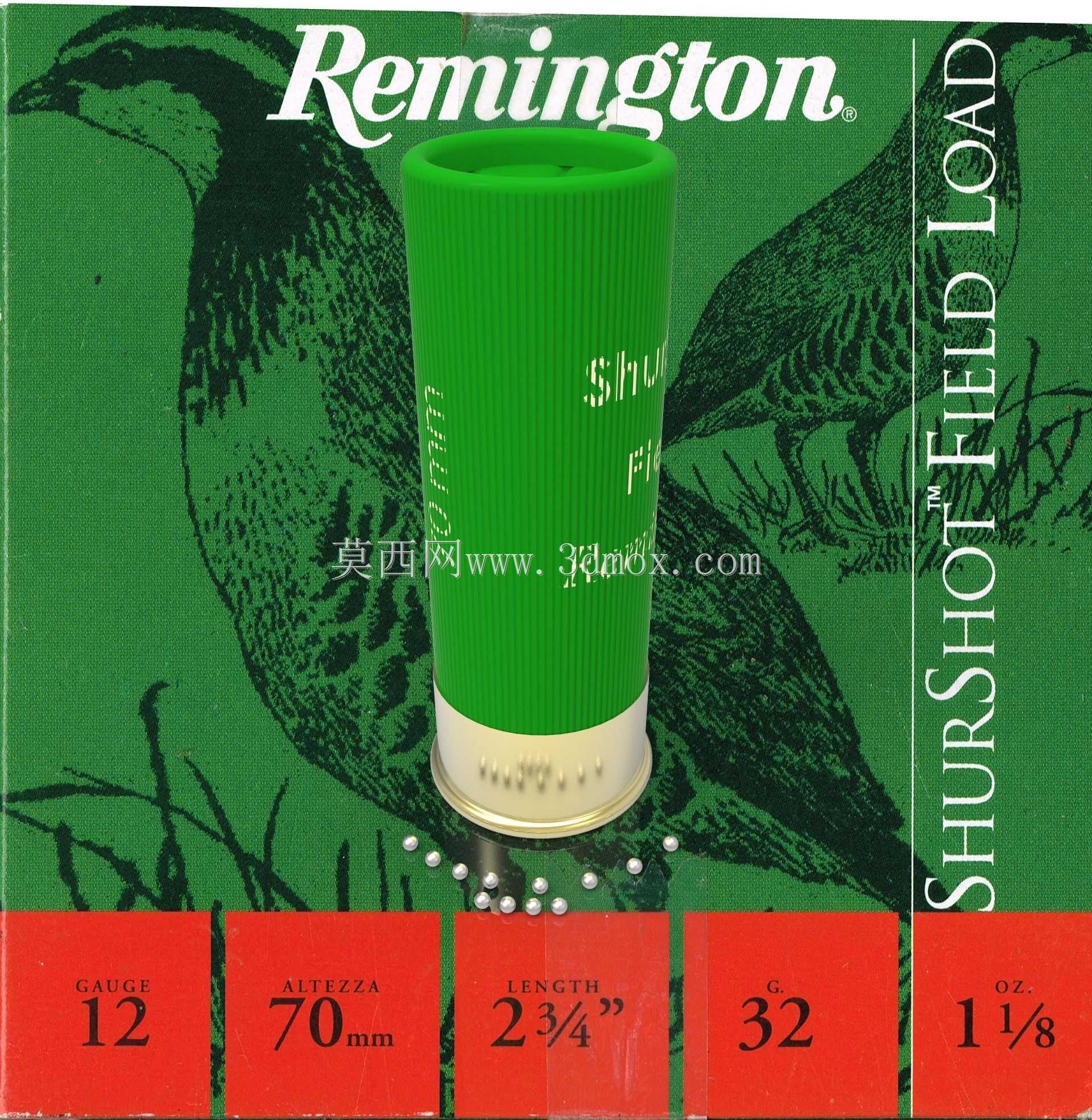

在民用射击运动、狩猎装备以及战术附件开发的相关结构设计场景中，12号口径霰弹的配套弹筒结构是供弹系统设计里不可忽视的基础参考部件，不少刚接触轻武器结构建模的工程师，往往会从这类成熟量产的弹药配套件入手，练习薄壁回转体、压装配合结构的建模逻辑。这款雷明顿12G霰弹筒的建模，完全参照量产实弹的装配边界做还原，整体弹壳主体采用带竖向防滑纹路的绿色包覆层设计，底部为黄铜材质的压装底缘结构，底火位置做了居中的凹台定位，弹壳口部做了收卷边处理，用来固定内部的弹托与弹丸层，整体长度严格匹配70mm规格12号霰弹的通用尺寸，外径控制在18.5mm的标准口径适配范围内，能直接适配市面上绝大多数12号口径霰弹枪的弹膛、弹仓供弹路径的干涉校验。从设计思路上看，建模时优先还原了实弹的装配层级：底部黄铜底座与上部塑质弹壳的过盈配合段做了精确的台阶限位，底火与底座的安装孔采用小间隙配合模拟真实压装的公差带，弹壳表面的竖向防滑纹做了等距阵列的细节还原，既保证外观辨识度，也能在做供弹动作仿真时，模拟弹壳与抱弹口、输弹槽之间的摩擦接触特性。实际应用中，这类弹筒模型常被用来做供弹机构的动作验证：比如在设计管式弹仓的供弹簧、抱弹齿结构时，可以直接导入该模型做干涉检查，校验弹体在推弹上膛过程中与机匣内部导轨、枪机端面的配合间隙，避免出现卡弹、刮擦弹壳表面的设计缺陷；也有部分面向民用射击领域的周边配件厂商，会用这类模型做弹药收纳盒、快速装弹器的结构适配，确保配件的型腔尺寸能完美贴合弹体的外形轮廓，不会因为尺寸偏差出现装弹卡顿、携带时晃动异响的问题。建模过程中对弹体底部的刻印标识也做了等比例还原，包括底缘处的口径标识、品牌字样的浮雕特征，这些细节在做产品渲染、结构展示时能提升整体的真实感，同时底部底缘的抽壳槽尺寸也严格参照实弹参数，能配合抽壳钩的结构仿真，验证抽壳动作的咬合深度是否在合理区间，避免抽壳钩勾不住底缘或者咬合过深刮伤弹壳的问题。不同于很多简化版的弹药模型，这个数模把弹体不同材质段的分界面做了清晰的分割，在做有限元分析时，可以直接给不同部位赋予对应的材料属性：黄铜底座赋予铜合金的材料参数，上部弹壳赋予高密度聚乙烯的参数，底火部位赋予对应的金属薄片参数，能更真实地模拟弹膛内承压时的应力分布情况，给弹膛强度校验、供弹机构受力分析提供准确的模型基础。
