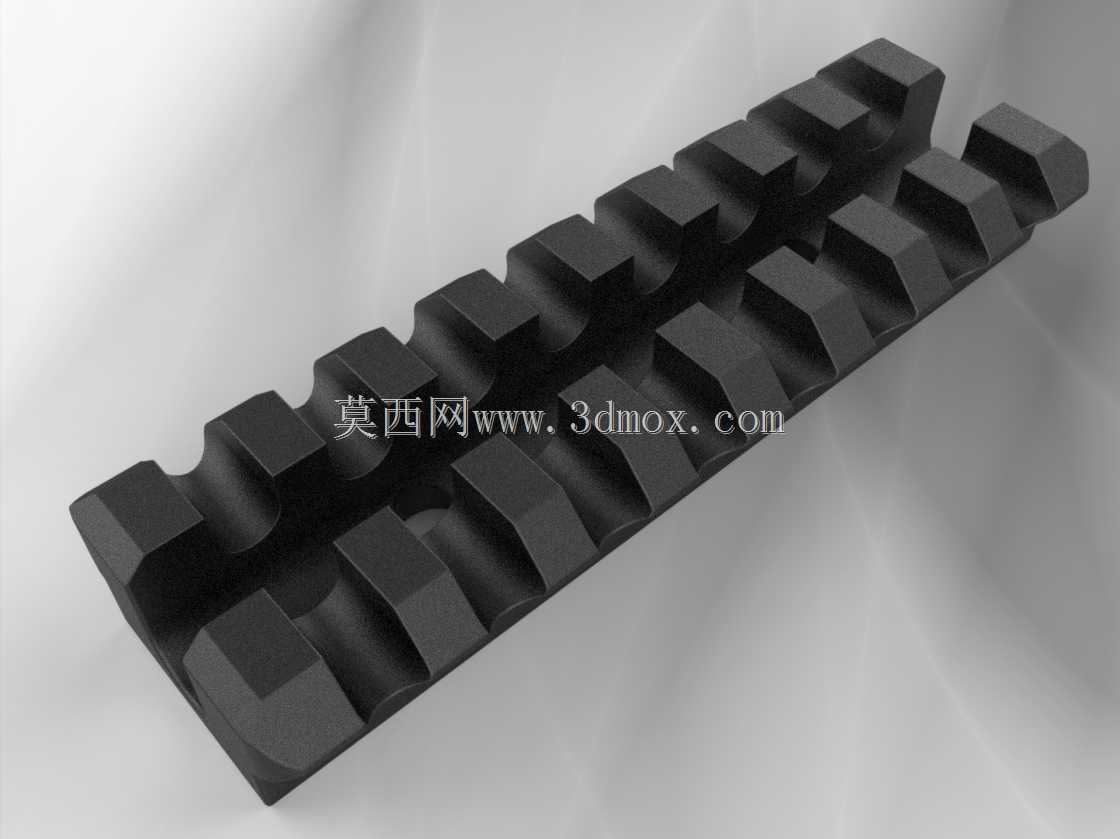

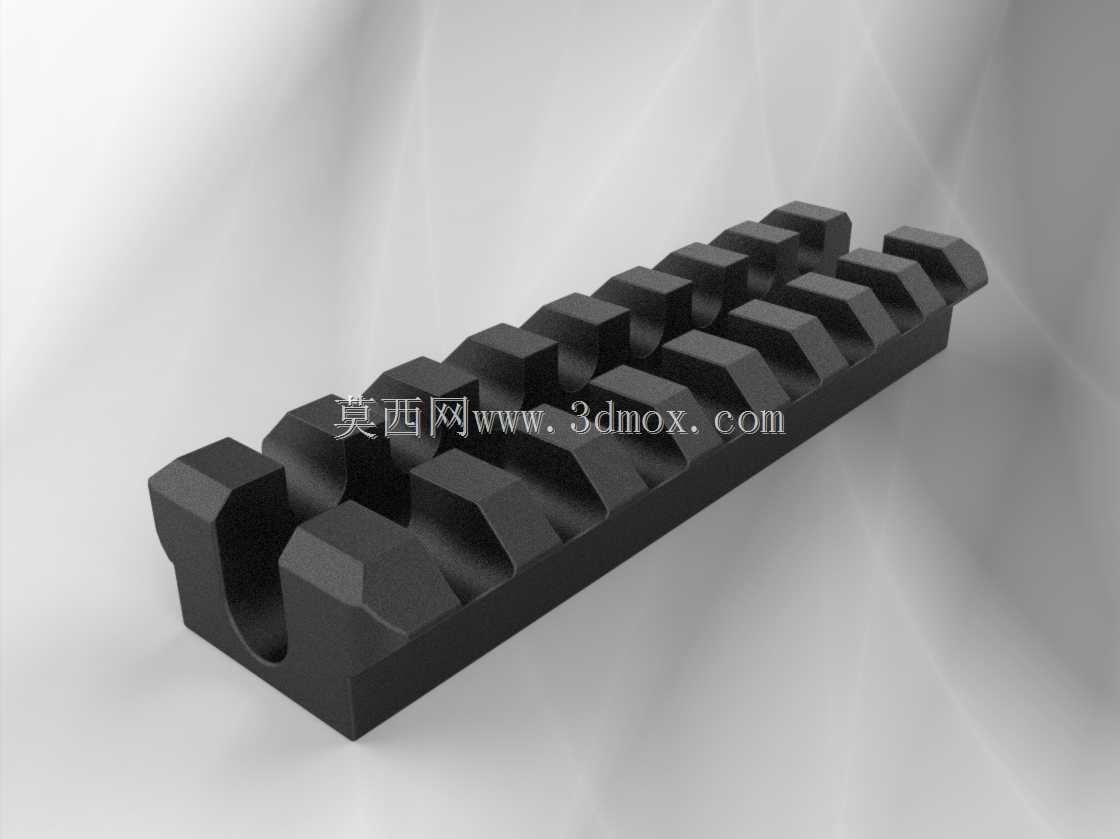

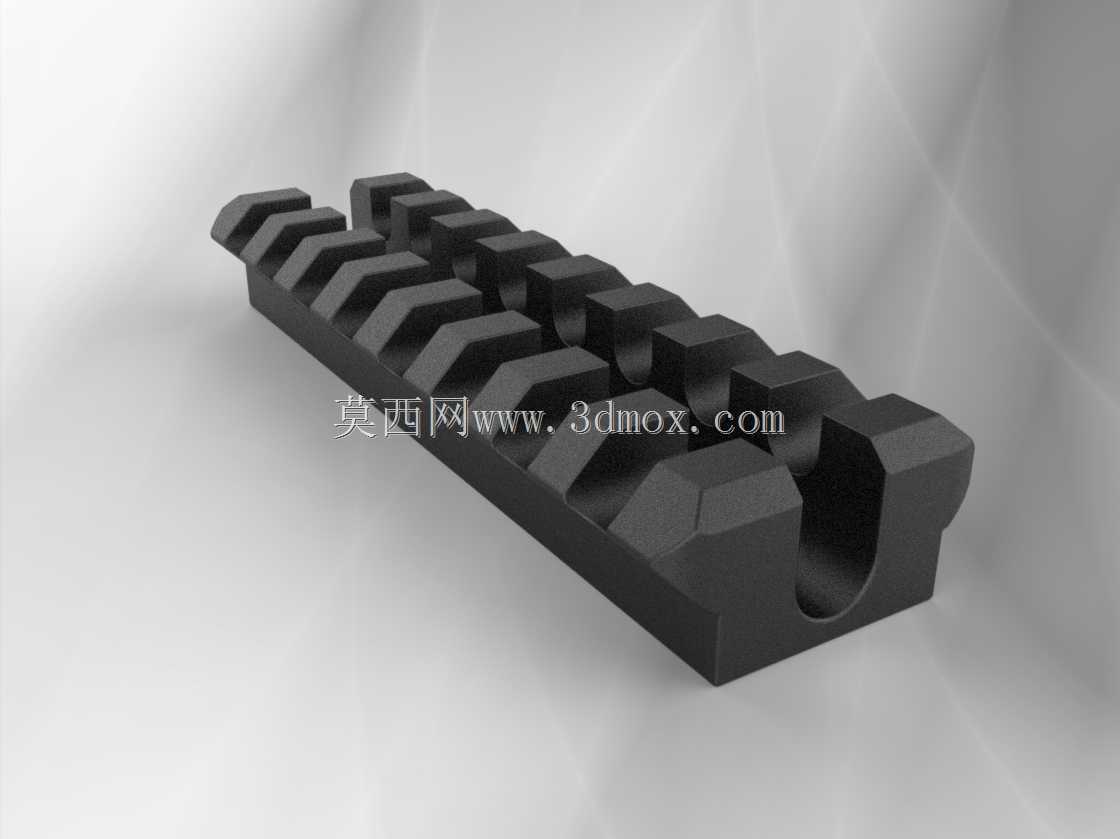

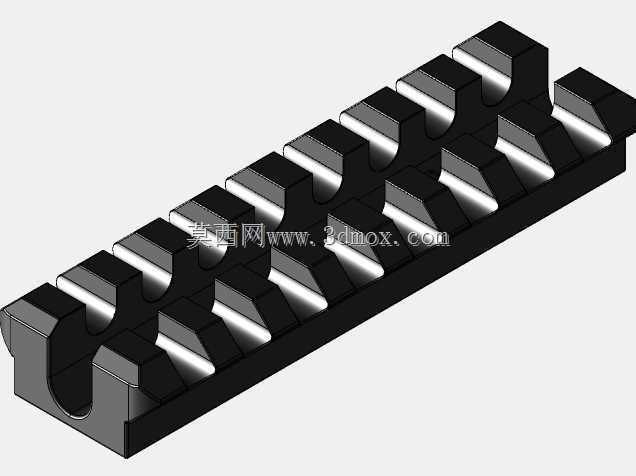

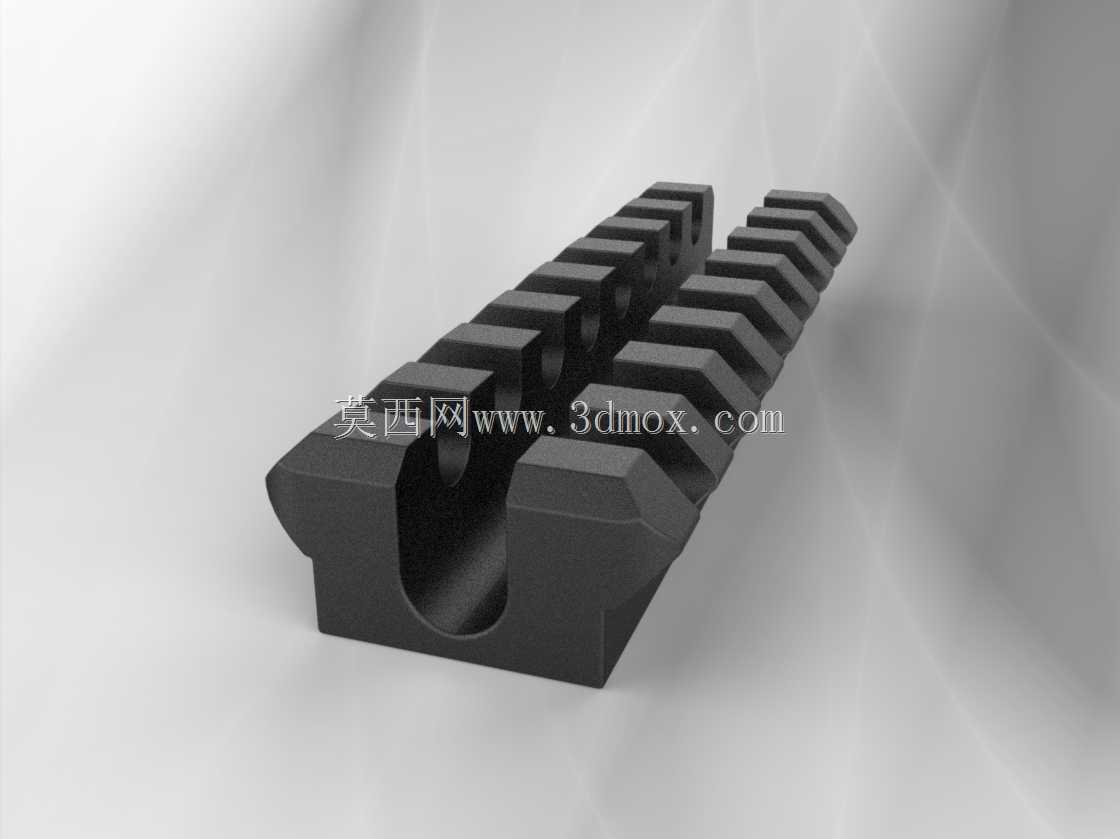

皮卡汀尼战术导轨安装基座结构

这款导轨结构的核心设计逻辑，是为各类战术附件提供统一的机械安装接口，解决不同厂商生产的瞄准装置、战术灯具、激光指示器等配件的适配问题。从结构细节来看，导轨主体采用等距排布的横向卡槽设计，卡槽的截面形状、槽间距、槽深都经过严格的尺寸校核，确保附件装夹后不会出现轴向窜动或周向偏转，在持续后坐冲击的工况下仍能保持安装精度。导轨的安装基准面做了平面度处理，底部预留的沉头安装孔可通过标准紧固件将导轨固定在枪械护木或机匣的对应安装位上，安装孔的孔位公差控制在合理范围内，既保证装配时的容错空间，又避免装配后出现间隙晃动。在实际应用场景中，这类导轨可适配不同口径的轻武器平台，从警用防暴枪械到民用竞技射击枪械都能使用，使用者可根据任务需求快速拆装不同附件，无需针对单一配件定制专属安装位，大幅提升了附件的通用互换性。设计过程中，首先要明确导轨的载荷边界，常规使用场景下，导轨需要承受附件自身重量带来的静载荷，以及射击时往复后坐产生的冲击载荷，因此在卡槽的受力棱边处做了微小的倒角处理，既避免应力集中导致棱边崩裂，又不会影响附件锁紧后的定位精度。导轨的整体外形采用长条形等截面设计，在保证结构强度的前提下尽可能控制自重，避免额外增加枪械前端的配重影响握持平衡。从安装边界来看，导轨的宽度、高度尺寸都适配主流的护木安装空间，两端的过渡圆弧处理可避免尖锐棱边划伤使用者或勾挂装具，侧面的基准平面可作为附件安装时的定位参考，确保附件安装后与枪管轴线保持平行，减少瞄准校正的工作量。卡槽之间的凸起部分做了等宽设计，与附件的锁紧卡爪完全匹配，锁紧时卡爪卡入卡槽后可实现多齿啮合，分散受力点，避免长期使用后出现局部磨损导致的锁紧失效。
