电吉他主动双线圈拾音器结构设计

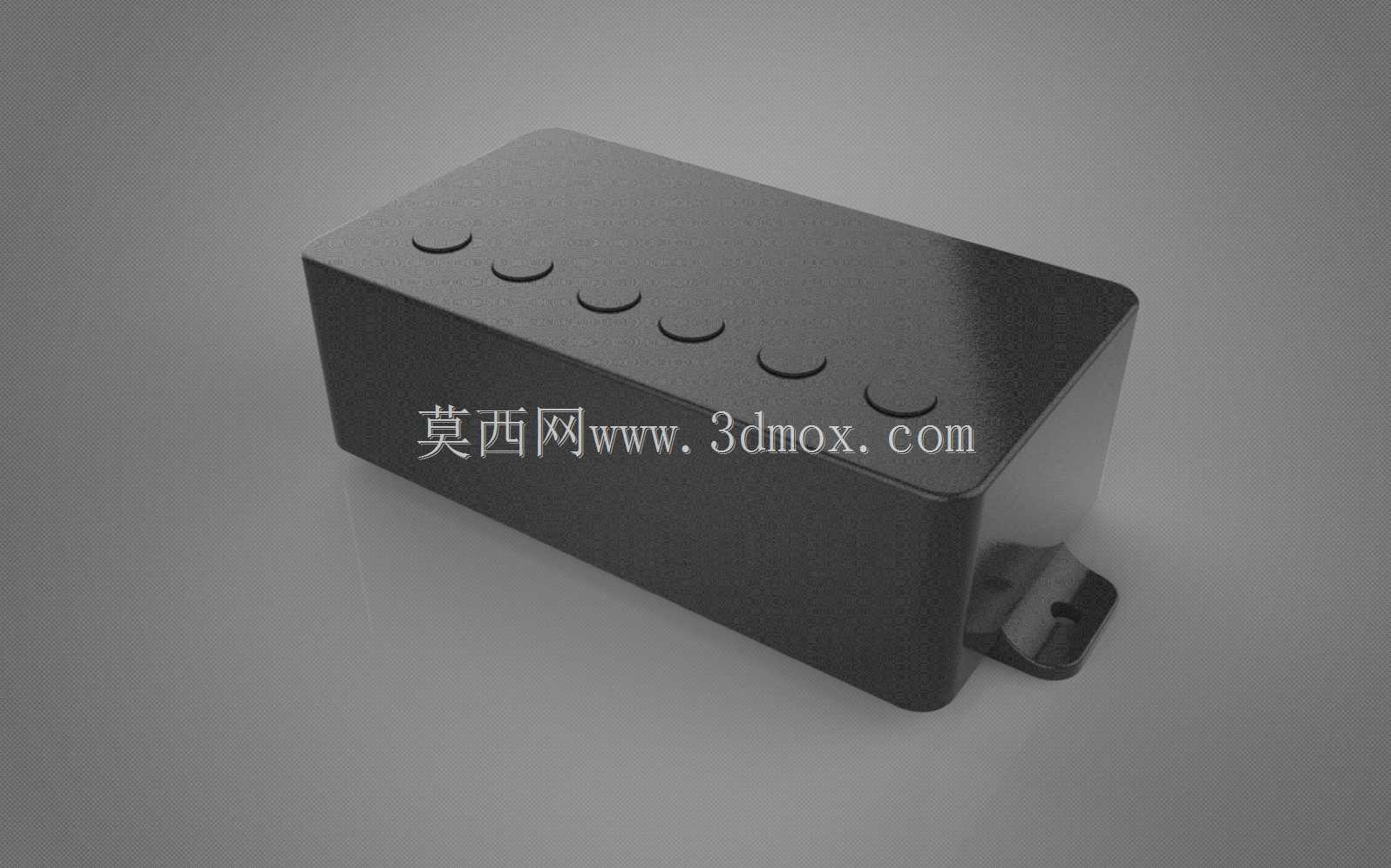

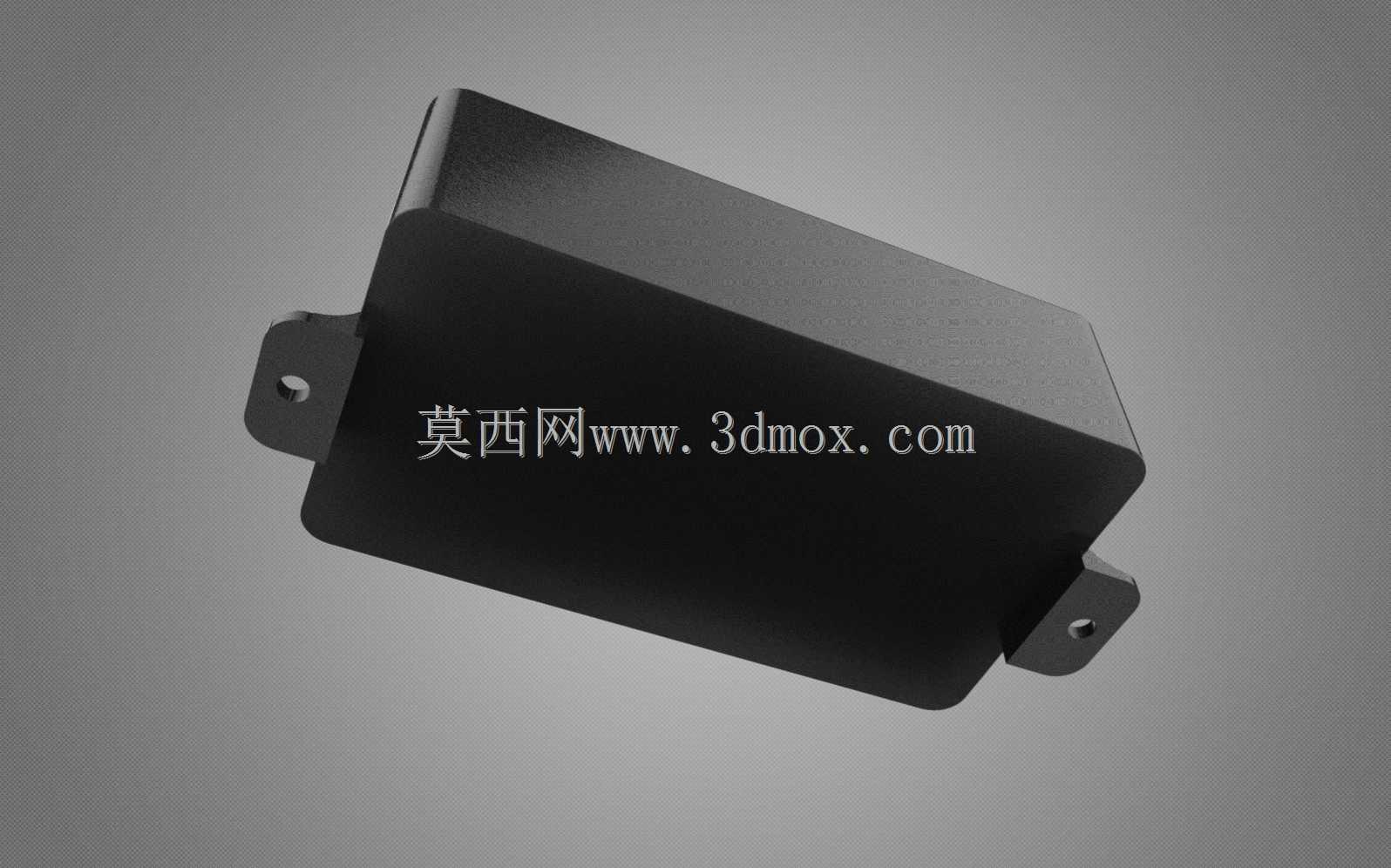

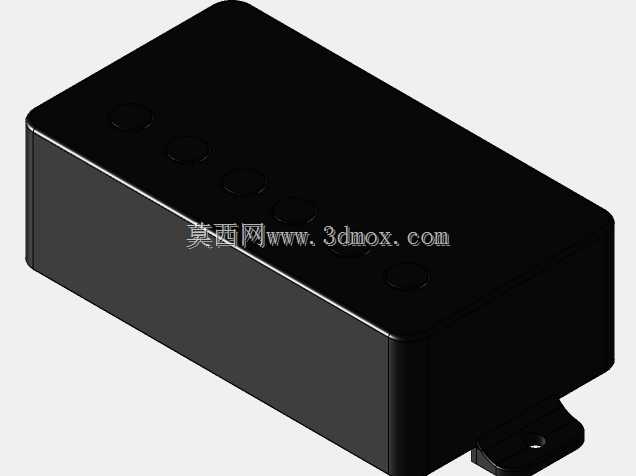

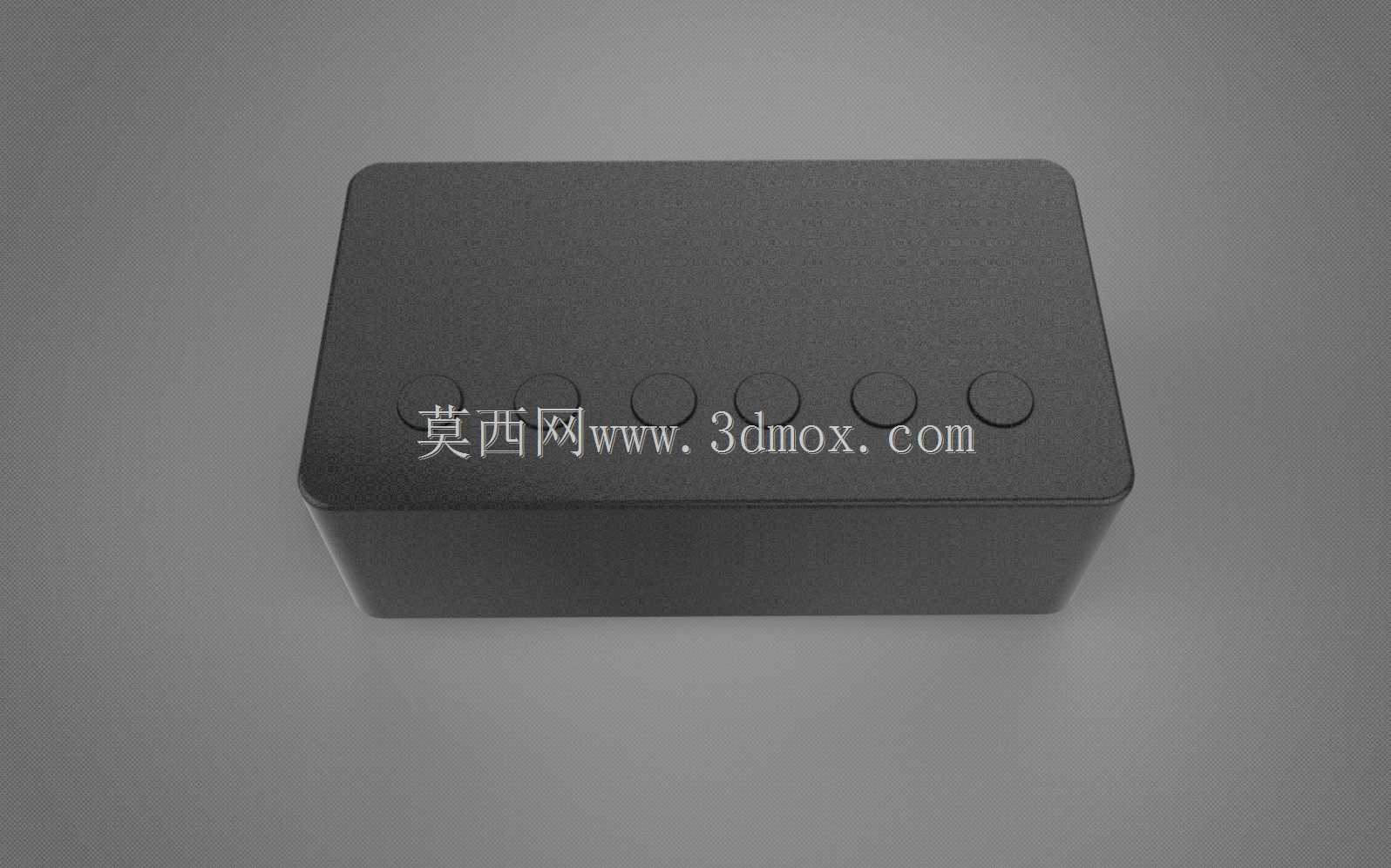

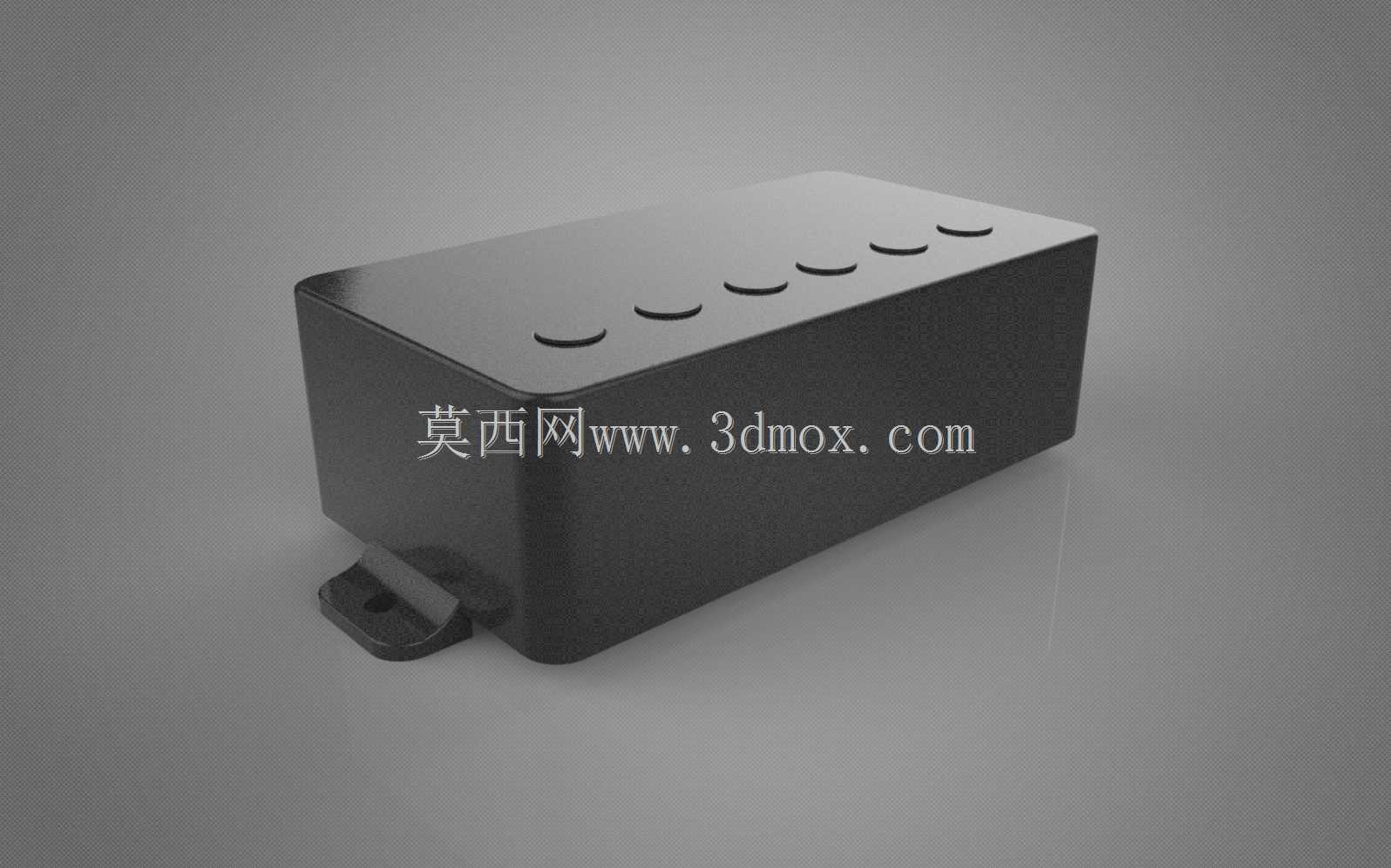

这款主动双线圈拾音器主要应用于电声乐器领域，是电吉他音色输出链路中的核心换能部件，区别于被动拾音器无需额外前级放大的设计，主动款内置信号放大电路，可在弱信号拾取场景下保持更高的信噪比，适配高增益失真、现代金属等对输出电平要求较高的演奏场景，也能在清音演奏时保留更宽的频响范围，减少高频信号的传输损耗。从实际安装场景来看，该拾音器采用标准双线圈尺寸规格，主体外壳为长方体结构，底部带一体式安装固定耳，耳片上预留标准安装孔位，可直接适配绝大多数量产电吉他的琴颈、琴桥拾音器安装槽，无需对琴身进行二次扩孔或打磨改造，安装时仅需通过配套螺丝将固定耳锁紧在琴身预埋的安装柱上，再调整拾音器高度至与琴弦间距符合输出要求即可，安装边界完全兼容传统双线圈拾音器的替换需求，可直接用于老旧吉他的拾音器升级改装。设计过程中优先考虑了电磁屏蔽性能，外壳采用导磁材质整体包覆，可有效减少外界电磁干扰对拾音信号的影响，顶面均匀排布的六个磁柱对应电吉他的六根琴弦，每个磁柱的高度可根据琴弦粗细、演奏手感进行微调，保证每根琴弦的输出电平均衡，避免出现低音弦输出过强、高音弦信号偏弱的问题。内部线圈采用双线圈反向绕制的 humbucker 结构，可抵消单线圈拾音器固有的工频交流噪声，内置的主动放大电路放置在外壳内部的预留腔体内，电路与线圈之间设置绝缘隔离层，避免电路工作时的自激干扰影响拾音效果。外壳边角做了小圆弧过渡处理，既避免安装时尖锐边角划伤琴身漆面，也能减少演奏过程中手部误碰造成的磕碰损伤，整体结构紧凑，所有元器件均集成在封闭外壳内部，可有效阻挡演奏环境中的灰尘、汗液进入内部，延长部件的实际使用寿命。在结构建模阶段，重点校核了固定耳的受力强度，保证安装锁紧时不会出现耳片断裂的问题，同时对磁柱的伸出高度、线圈的绕制空间、电路腔体的尺寸进行了协同优化，在保证整体尺寸符合通用安装标准的前提下，最大化内部线圈的绕制空间，提升拾音器的信号输出动态范围。
