格洛克19第三代手枪套筒结构三维数模

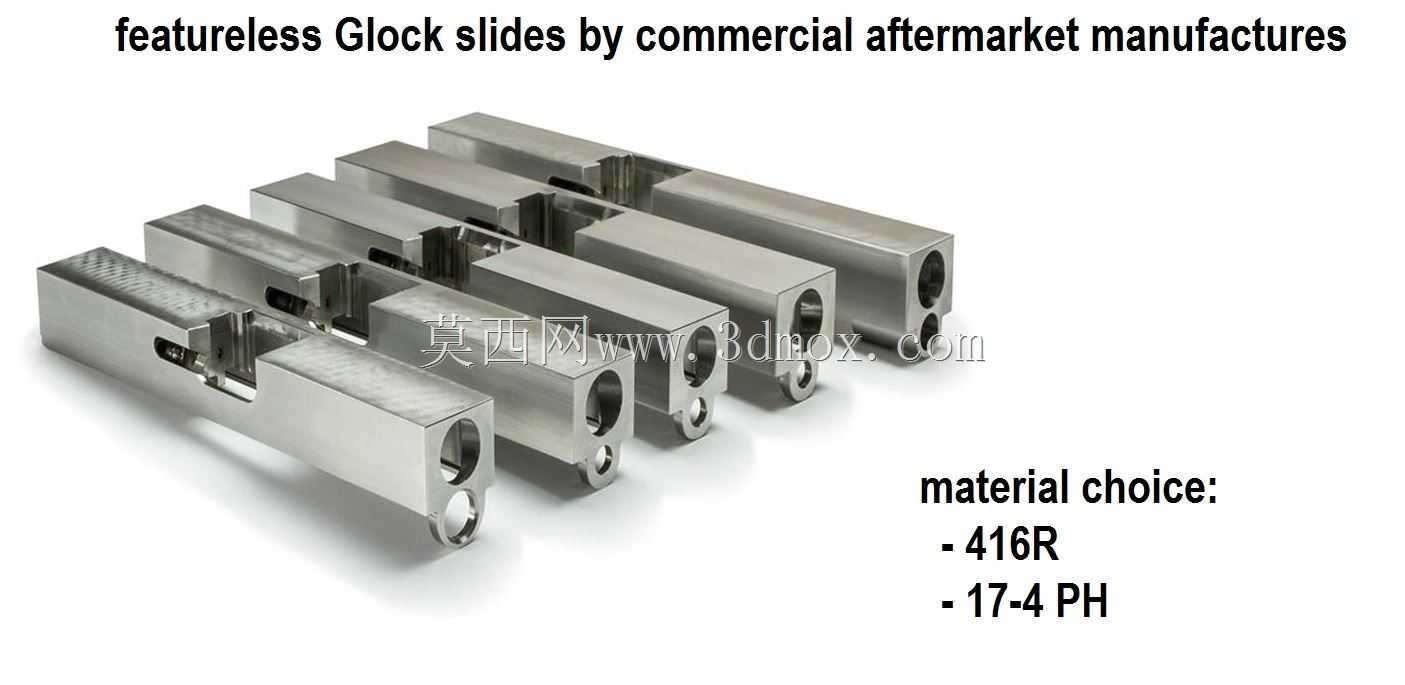

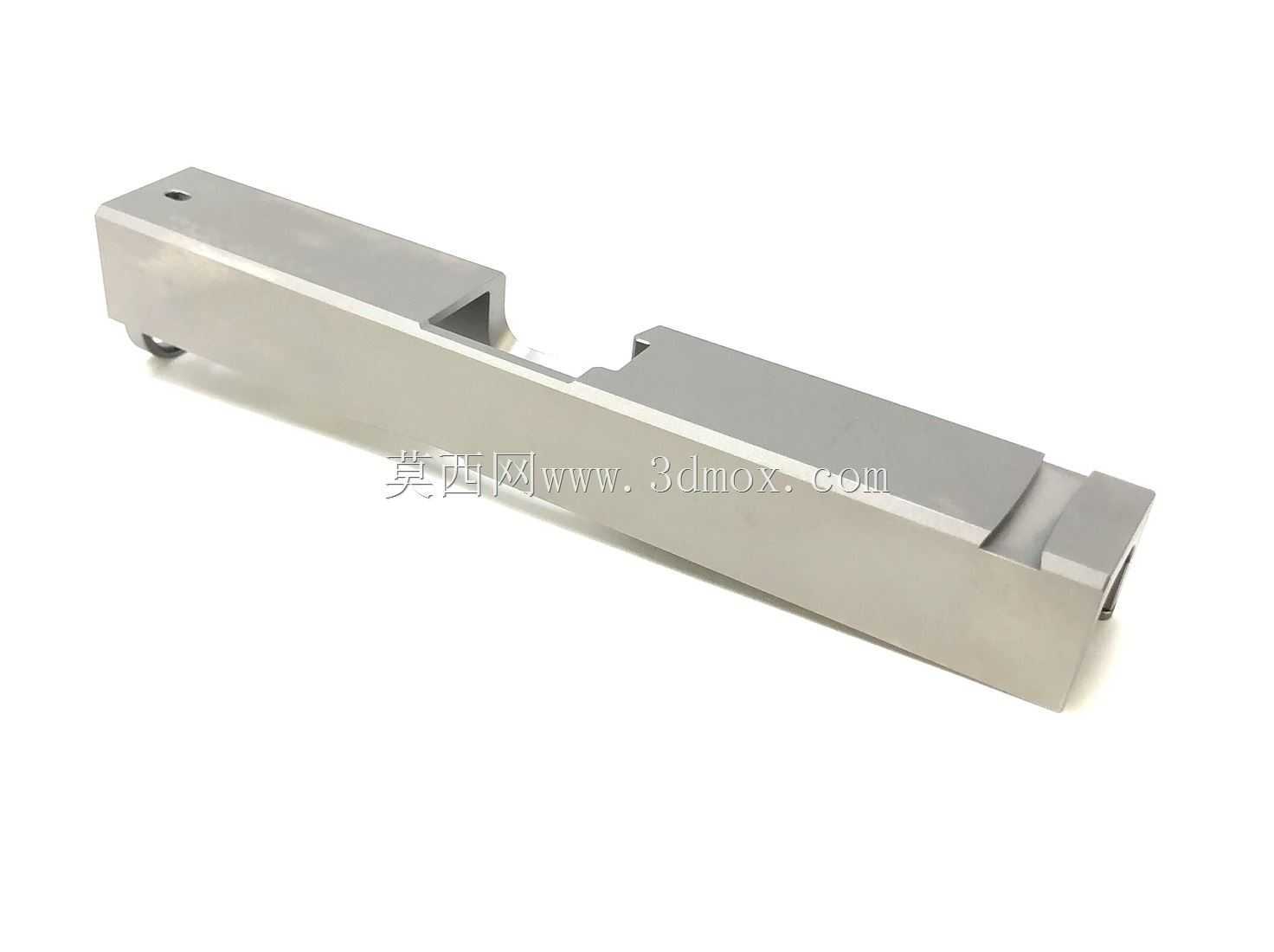

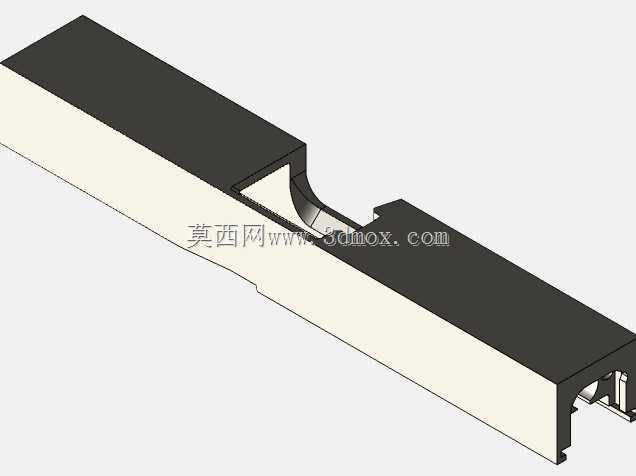

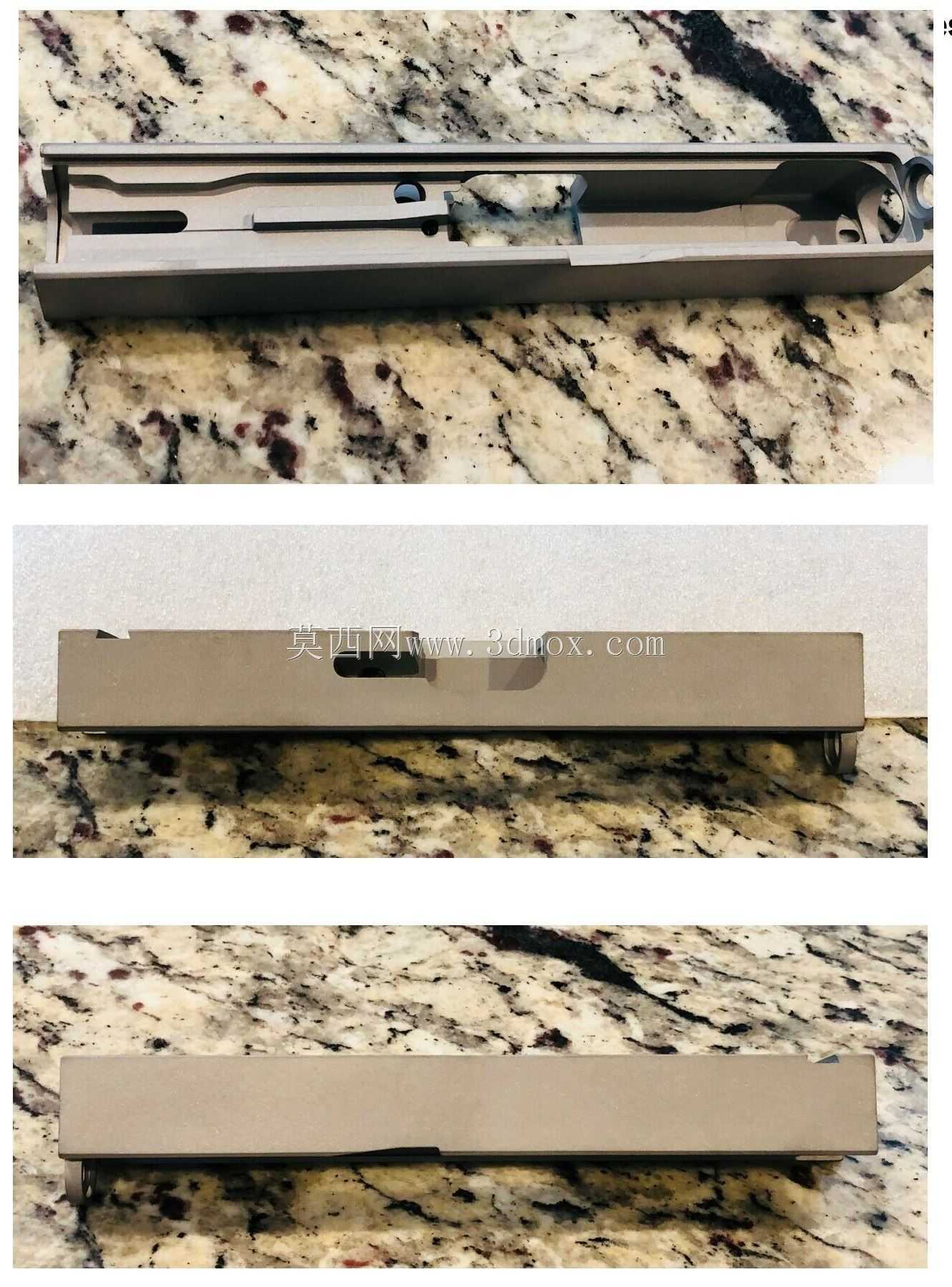

本次呈现的结构件是紧凑型半自动手枪的核心运动部件，也就是对应格洛克19第三代的套筒组件，在轻武器装配场景中，该部件承担着击发循环里的后坐、抛壳、推弹上膛、闭锁击发的整套动作传导功能，是整枪动作可靠性的核心载体。从结构设计逻辑来看，该部件整体采用长条形铣削成型思路，主体为等截面延伸的中空腔体结构，腔体内部预留枪管匹配通道、枪机组件安装位、复进簧导向接触面，前端下部设计有与底把导轨配合的滑动限位槽，保证往复运动过程中无径向窜动，尾部设计有击针让位孔、抽壳钩安装槽，对应弹药击发后的压力承受、弹壳抽出的动作需求。从安装边界来看，该部件的外形长度适配紧凑型手枪的底把尺寸，整体宽度控制在适配9mm弹药的膛内定位需求，下部的滑动配合面与底把上的金属导轨间隙控制在0.02mm到0.05mm之间，既保证往复运动的顺畅度，又避免间隙过大导致的击发精度偏差。在实际应用场景中，这类套筒部件除了整枪装配的实装需求外，更多用于轻武器结构教学、战术配件适配改装的结构验证、影视道具的三维复刻打样，不少结构设计从业者会通过拆解这类成熟轻武器的核心部件结构，理解往复运动部件的公差配合、受力分布设计思路——比如该部件顶部的瞄准具安装槽采用梯形定位结构，不需要额外紧固件就能实现瞄准具的压装固定，同时保证反复后坐冲击下的定位精度；侧面的减重槽并非单纯为了降低重量，同时也起到了增加散热面积、预留污垢容纳空间的作用，在多轮击发后火药残渣可以堆积在槽内，不会因为残渣卡滞导致套筒复进不到位。从建模细节来看，该数模还原了裸版与带刻字标识版的两种结构状态，所有配合面的倒角、让位槽的尺寸都按照实物测绘比例还原，没有做过度的结构简化，不管是用于结构原理演示，还是用于3D打印制作教具模型，都能直接匹配对应的底把、枪管、复进簧组件的安装尺寸，不需要额外做结构修正。在设计思路上，这类成熟轻武器的套筒结构没有多余的冗余设计，每一处开槽、每一个凸台都对应明确的功能需求，比如前端的斜切面是为了分解枪械时快速对齐销钉位置，尾部的防滑纹槽位是为了手动上膛时增加摩擦力，这些细节都是经过数十年实际使用迭代优化后的结果，对于从事精密滑动配合结构设计的工程师来说，这类结构的公差分配、受力路径设计都有很高的参考价值，尤其是在做短行程往复运动的部件设计时，可以参考其导轨配合长度、接触面的硬度匹配思路，提升自身设计的结构可靠性。
