9x19帕拉贝鲁姆弹药配套枪械结构三维设计

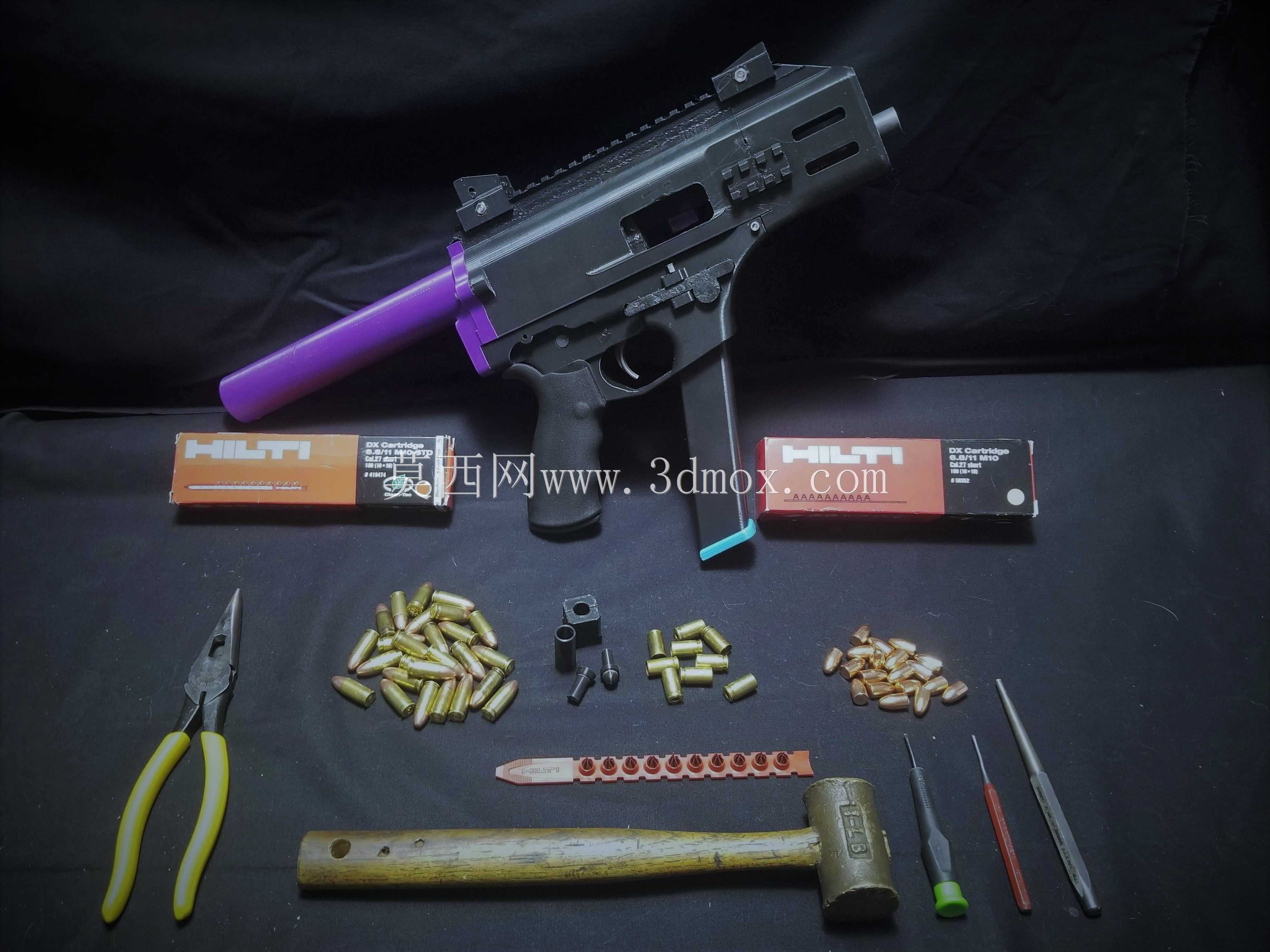

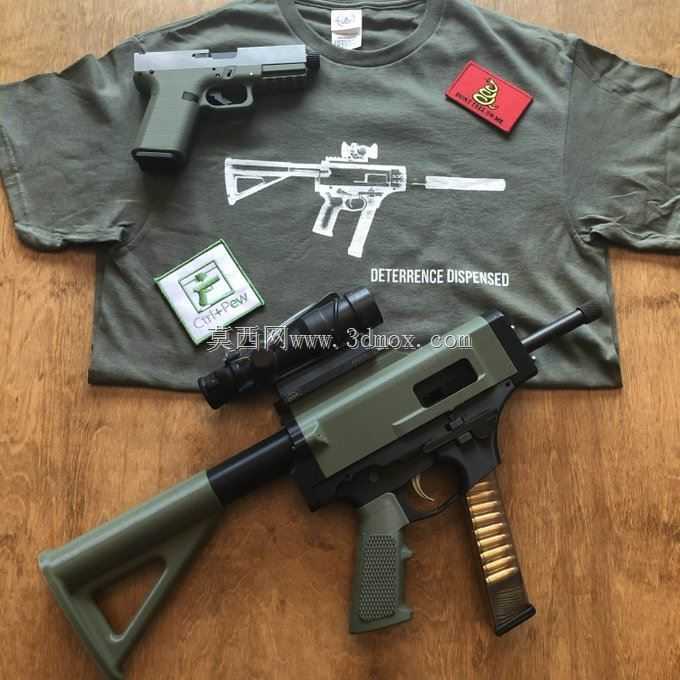

本次设计围绕9x19 Luger-Parabellum弹药适配的紧凑型自卫枪械展开，核心面向民用射击训练、战术装备模拟展示等应用场景，整体结构兼顾便携性与射击稳定性，可直接用于战术场景模拟演示、轻武器结构教学拆解等实际用途。设计初期先梳理了9x19弹药的膛压参数、弹壳外形公差，确定了膛线导程、弹膛包容尺寸的边界值，避免出现供弹卡滞、退壳不畅的结构问题。整体外形采用紧凑化布局，全枪长度控制在350mm以内，枪管长度适配120mm规格，安装边界预留了顶部皮卡汀尼导轨的装配空间，可兼容常规瞄准配件，枪口位置做了14mm逆牙接口的结构预留，能够适配不同规格的消音、制退配件。供弹结构采用双排双进弹匣设计，弹匣容弹量适配常规9mm弹匣的30发容量，弹匣插口做了导向倒角处理，换弹时的插入导向角度容错范围控制在15度以内，降低实操中的换弹失误概率。击发结构采用模块化设计，扳机组件、击锤组可整体拆解维护，各零件的配合公差控制在0.02mm以内，保证扳机行程的一致性，扳机力稳定在25N上下，兼顾射击安全性与触发手感。握把部分参考人体工程学轮廓，握持角度设置为18度，适配多数成年使用者的手型，握把片预留了防滑纹理的安装位，可根据使用需求更换不同材质的握把贴片。整体结构拆分后共包含127个独立零件，每个零件的壁厚、受力位置都做了强度校核，在保证结构强度的前提下尽可能降低整体重量，空枪重量控制在1.8kg以内，方便长时间携行。设计过程中同步考虑了拆解维护的便捷性，主销钉均采用快拆结构，无需专用工具即可完成全枪的野战拆解，方便日常清洁维护与结构教学演示。配套的弹药模型完全还原9x19帕拉贝鲁姆弹的真实尺寸，弹壳、弹头的外形公差控制在0.01mm以内，可直接用于供弹机构的动作模拟验证，排查供弹路径上的结构干涉问题。
