八蟾沃罗诺空间杆系镂空结构设计

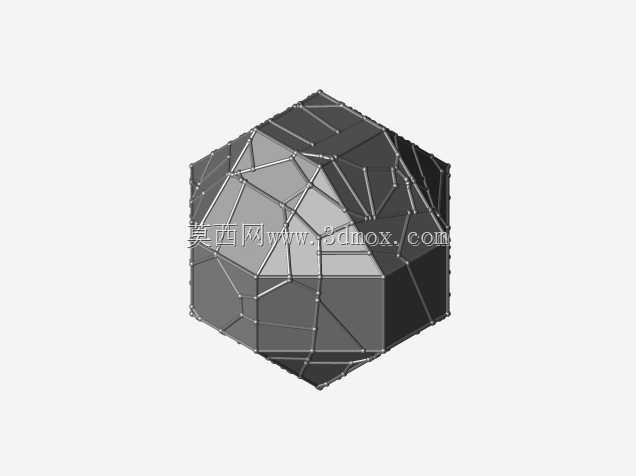

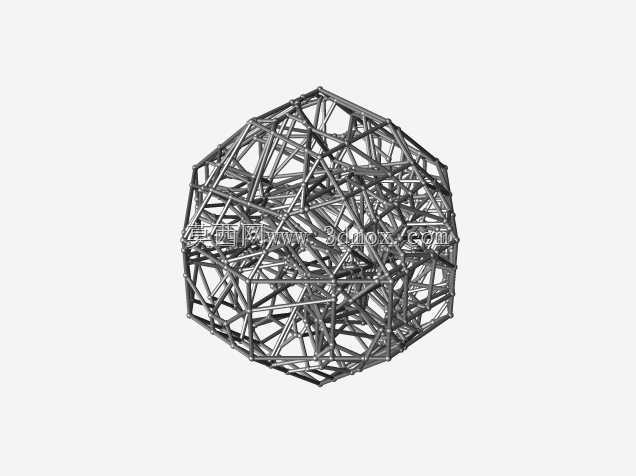

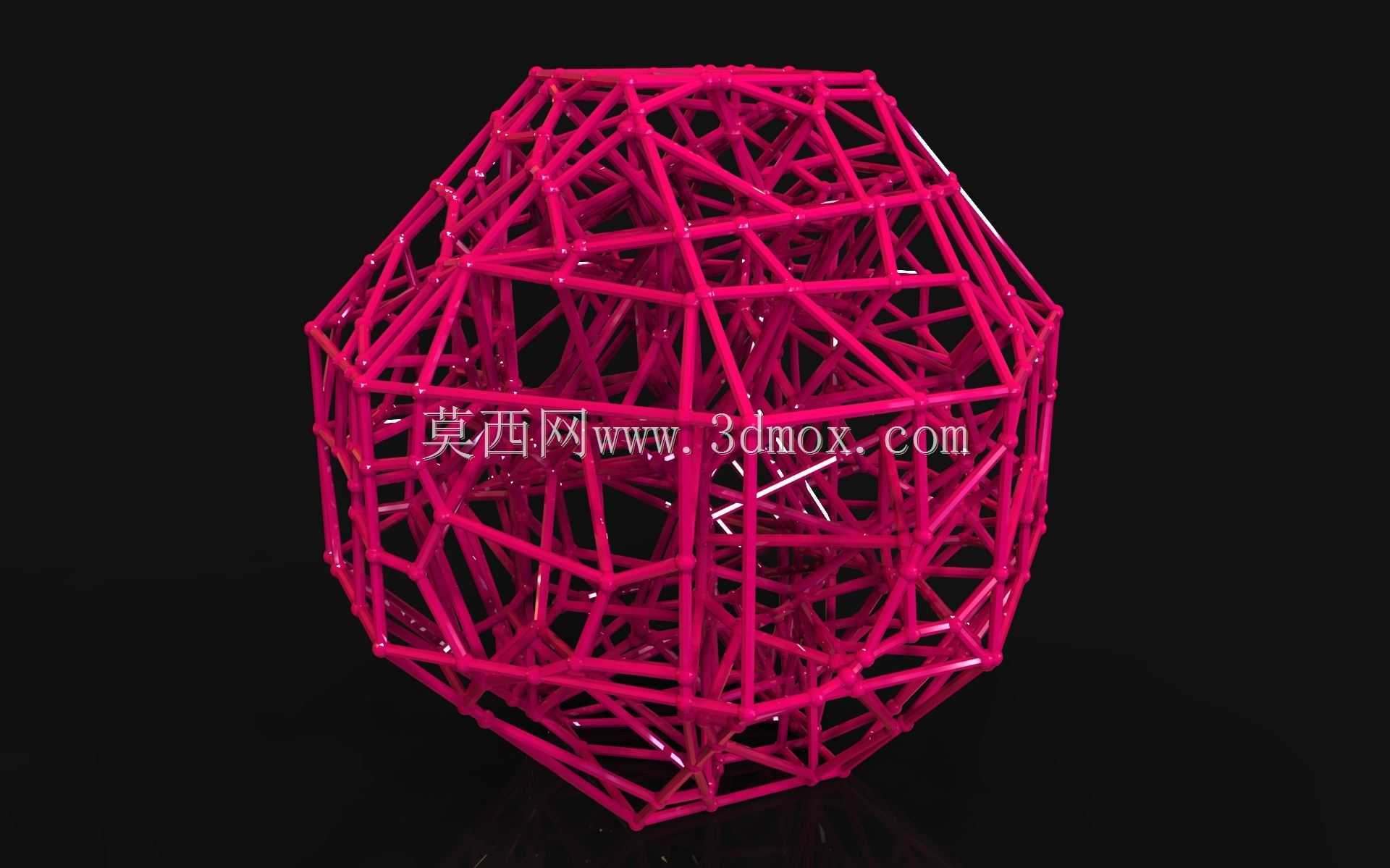

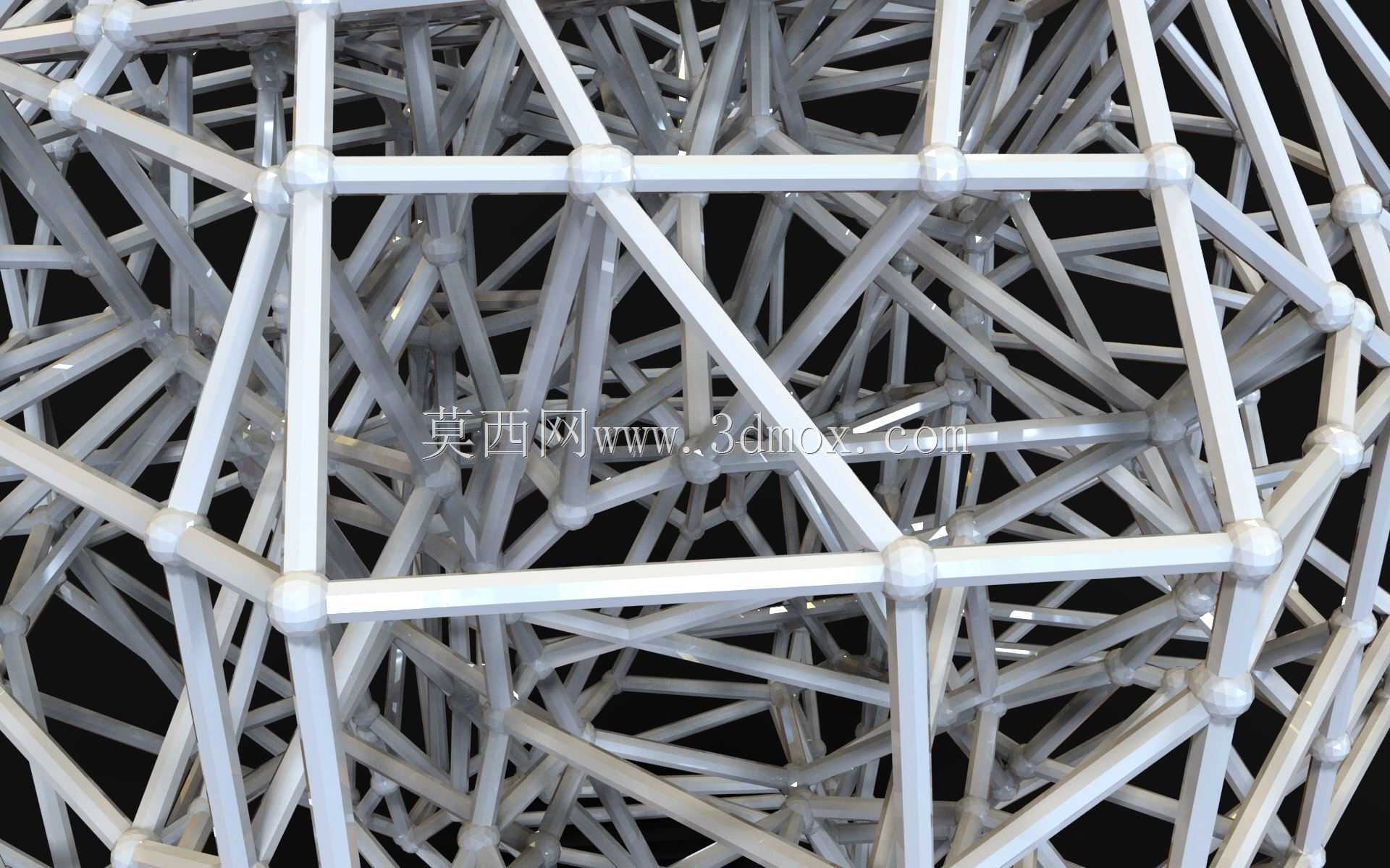

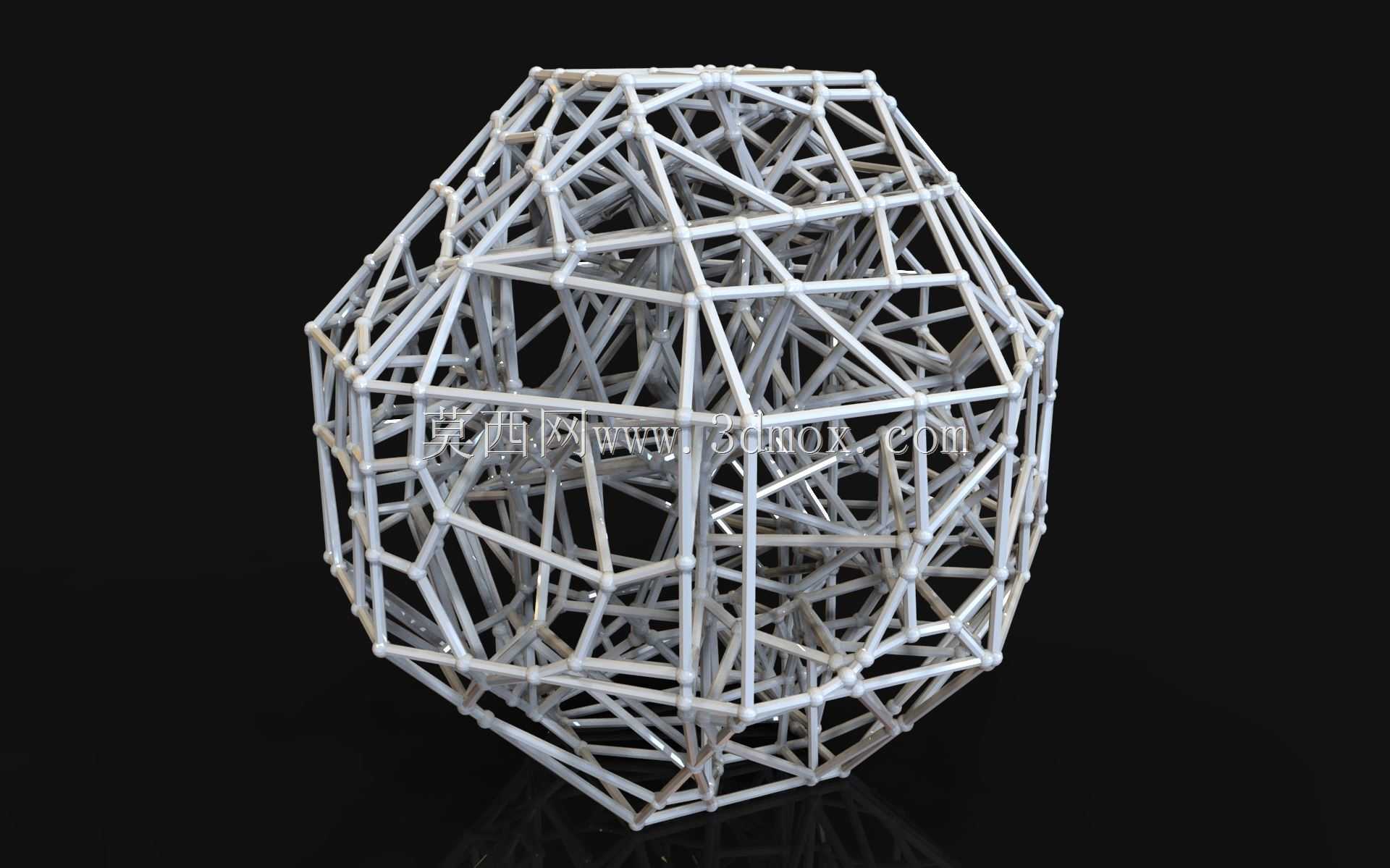

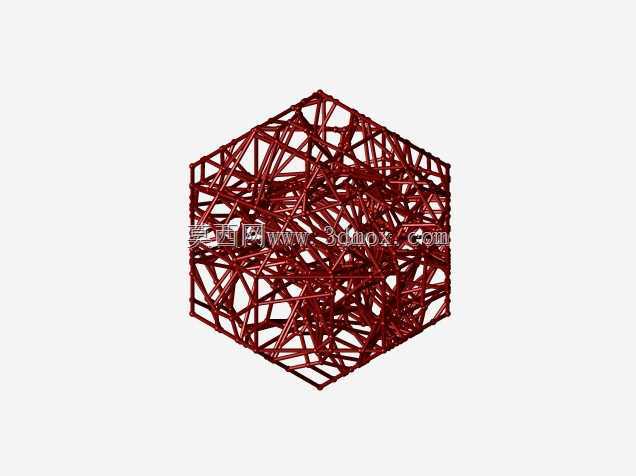

这类基于沃罗诺伊几何逻辑生成的空间杆系结构，最早在大跨度公共建筑的屋面承重体系中得到规模化应用，后续逐步延伸到特种装备的轻量化承载结构、异形工业产品的内部支撑骨架设计场景中。不同于常规正交网格的桁架结构，该类结构的杆件排布完全依托空间泰森多边形的边界逻辑生成，节点位置由预设的空间控制点经算法计算得出，不存在重复的标准单元节间，每根杆件的长度、相邻杆件的夹角都随所在空间位置动态变化，能在给定的外轮廓边界内，实现材料分布与受力路径的高度匹配。从实际受力特性来看，该结构的所有节点均采用刚接处理，杆件以轴向拉压受力为主，相比同体积的实体承载结构，自重可降低六成以上，同时镂空率超过七成，既可以满足流体介质的通透通过需求，也能为后续表层覆面的安装提供均匀的支撑点位。在设计阶段，首先需要明确结构的外轮廓包络边界，根据实际安装场景的空间限制确定整体的最大外形尺寸，预留出与周边基体连接的安装接口位置，再根据预期的受力载荷大小，调整空间控制点的分布密度：在载荷集中的连接区域加密控制点，缩小单根杆件的计算长度，提升局部承载刚度；在受力较小的区域适当放宽控制点间距，减少杆件数量，进一步控制整体重量。结构的节点采用球铰式刚接节点设计，所有交汇于同一节点的杆件端面都与节点球表面做垂直适配，保证杆件的轴向力能够平顺传递到节点核心，避免杆件端部出现附加弯矩。这类结构在实际使用中，除了作为大跨度建筑的承重骨架外，还可应用在特种车辆的异形防护笼、航空航天装备的轻量化支撑框架、工业过滤设备的内置支撑网格等场景，其镂空特性可以在保证结构刚度的前提下，最大限度降低对流体、光线的遮挡效果。需要注意的是，由于该结构的杆件均为空间斜向布置，在加工制造阶段需要对每根杆件做单独的长度标定与端部角度裁切，节点球需要提前加工对应角度的安装接口，安装过程中需要依托三维定位工装保证各节点的空间位置精度，避免因安装偏差导致杆件出现附加内应力，影响整体结构的承载寿命。在做结构校核时，不能套用常规标准桁架的计算模型，需要导入完整的三维模型做有限元分析，逐一验证每根杆件的应力水平与节点的连接强度，针对应力集中的局部节点可适当加大节点球直径或增加杆件壁厚，在不显著增加整体重量的前提下提升结构可靠性。
