NASA挑战者号返回舱工业机械臂作业场景

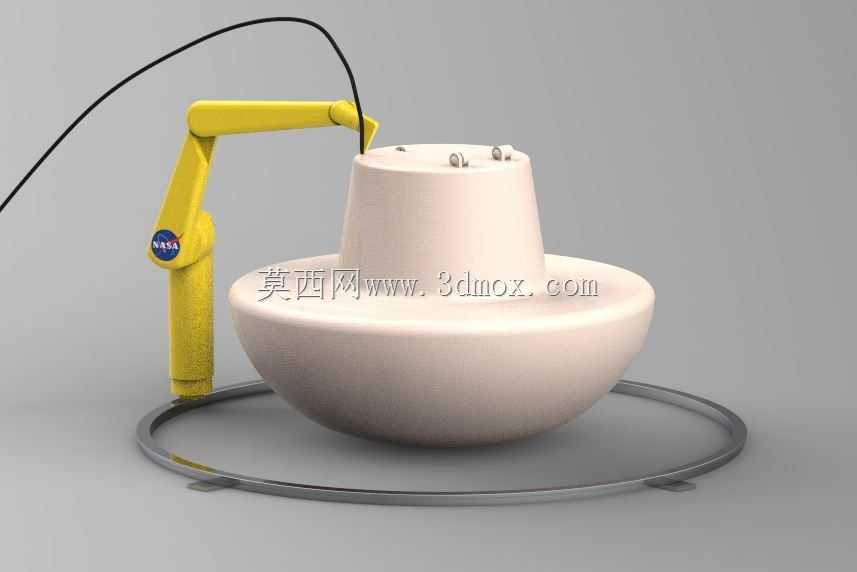

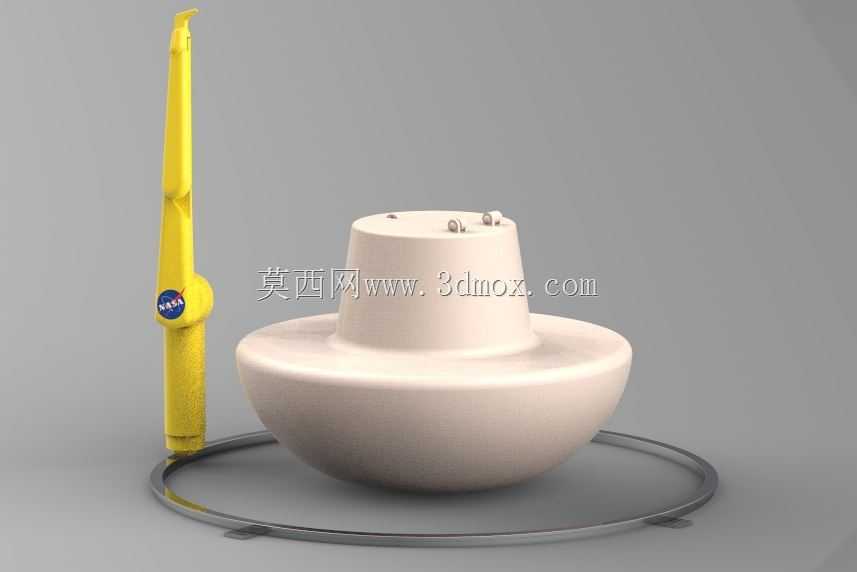

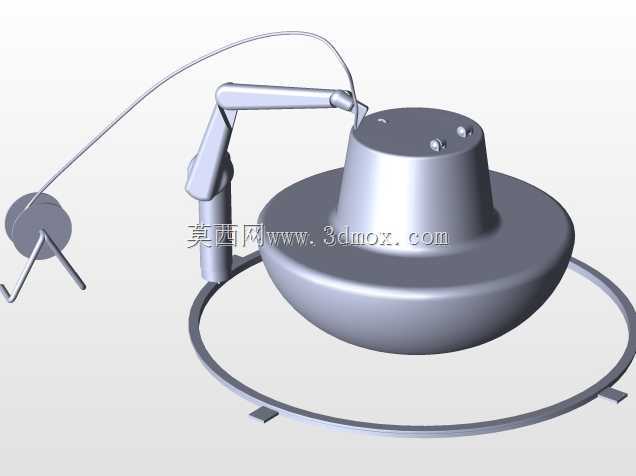

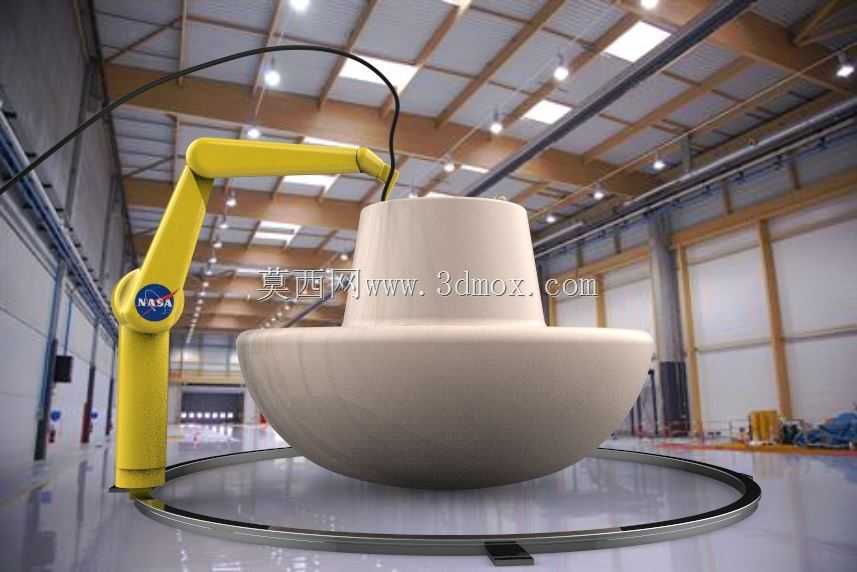

这套三维建模内容还原了航天地面测试场景中，六轴工业机械臂对载人返回舱开展作业的真实工况，可直接用于航天地面保障设备的方案推演、作业路径仿真以及结构干涉校验环节。从实际应用场景来看，这类场景主要出现在航天器返回舱地面总装、热防护层检测、舱体姿态调整、载荷适配安装等工序中，机械臂需要在大跨度作业范围内保持足够的末端定位精度，避免触碰舱体表面的热防护涂层与敏感传感元件。模型中的返回舱采用经典的钟形加球底钝体构型，这种外形设计是经过数十年航天返回数据迭代优化的结果，大底球弧面在再入大气层阶段可以通过脱体激波耗散绝大多数气动加热热量，上部锥段则用于适配舱内设备布局与降落伞系统安装，整体外形的曲率过渡经过严格的气动校核，不存在突变的折角结构，避免再入阶段出现局部热流集中的问题。配套的六轴工业机械臂采用关节式串联构型，臂展覆盖范围刚好满足返回舱全周向作业需求，底座安装在地面环形导轨上，可沿舱体周向360度回转，无需调整舱体放置姿态即可完成全表面作业，机械臂末端预留了标准工具快换接口，可根据作业需求切换检测探头、喷涂工装、吊装夹具等不同执行器。从设计思路上看，建模时严格遵循了航天地面设备的安全冗余要求，机械臂的运动包络线与舱体表面始终保持不小于150mm的安全距离，所有关节的运动限位都经过碰撞仿真校验，避免误操作时对舱体造成磕碰损伤；返回舱的支撑结构采用环形低重心托架，托架与舱体大底的接触位置铺设柔性缓冲垫层，分散接触应力避免舱体外壳出现局部压痕，托架的水平度调节范围可适配不同总装阶段的舱体高度差，满足多工序并行作业的空间需求。在安装边界层面，整套作业系统对地面承载能力有明确要求，机械臂行走导轨的安装平面平面度公差需控制在每米0.2mm以内，避免臂体运动过程中出现定位偏差，返回舱停放区域的地面需做隔振处理，隔绝周边重型设备通行产生的振动，保障精密检测作业的精度。模型中还原的机械臂关节走线采用内部拖链结构，避免外部线缆在回转过程中与舱体或周边工装发生缠绕，臂体表面的标识与警示区域也按照航天作业车间的规范做了还原，可直接用于车间作业布局的可视化评审，帮助工艺人员提前排查作业盲区与干涉风险，优化地面作业的工序排布，减少实际总装过程中的反复调整工作量。
