单臂支撑式腋下辅助拐杖结构设计

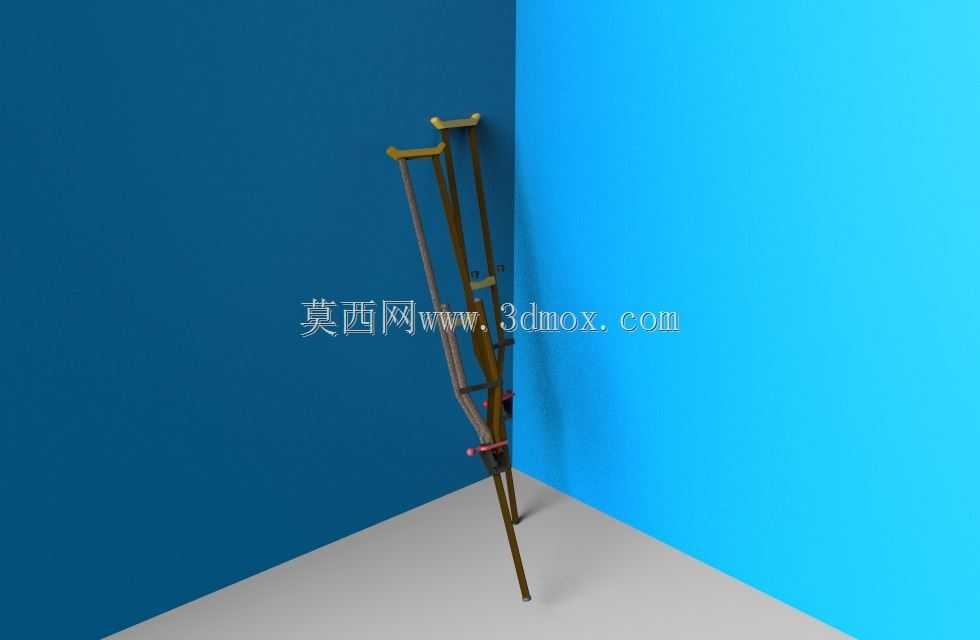

这款辅助拐杖的设计初衷，是解决传统双拐占用双手、操作灵活性不足的痛点，面向下肢行动障碍人群的日常出行、康复训练场景打造。从结构设计逻辑来看，整体采用轻量化杆系布局，腋下支撑位做了贴合人体腋部轮廓的弧形托块，避免长期使用对腋部神经造成压迫，托块表面预留了软质包覆层的安装槽位，实际生产中可搭配硅胶或发泡棉衬垫提升使用舒适度。手握持区域做了防滑纹理的结构预留，位置根据人体站立时手臂自然下垂的角度做了倾角优化，使用者无需刻意抬臂或屈臂就能自然握持，长时间使用不易产生肌肉疲劳。

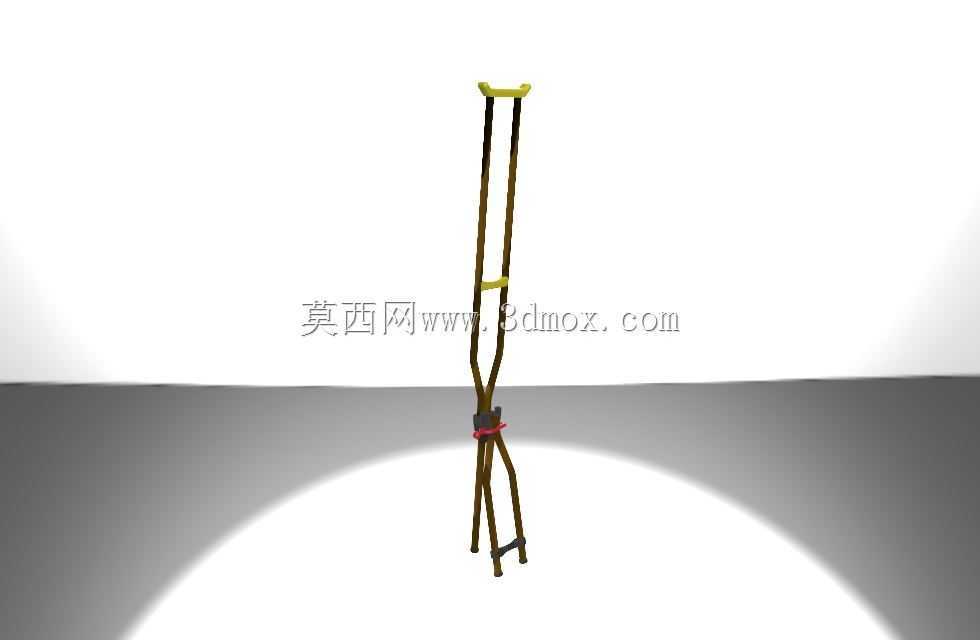

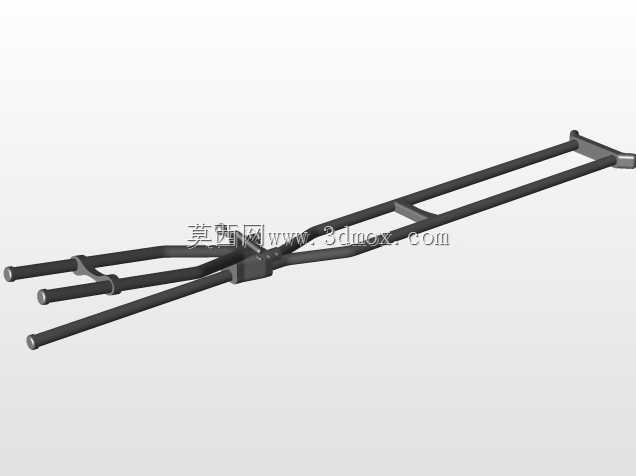

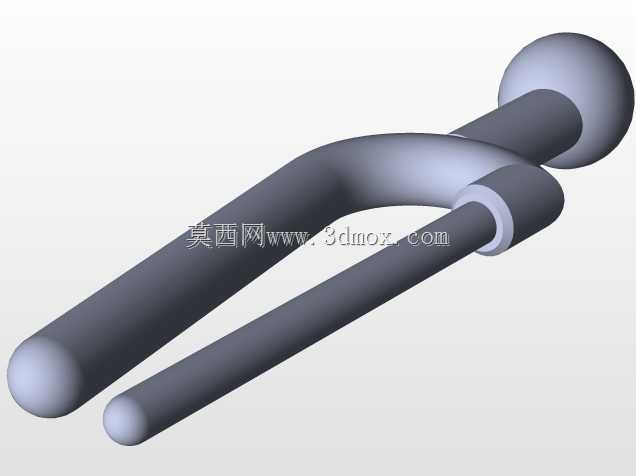

不同于常规单拐仅能提供单侧支撑的设计，这款拐杖的底部采用分叉式多支点触地结构，着地端共设置四个独立的防滑脚垫安装位，触地时可形成稳定的四边形支撑面，即便使用者单臂施力，也能获得足够的抗侧翻力矩，满足单根拐杖即可维持身体平衡的使用需求。杆身主体采用可伸缩调节的嵌套结构设计，调节区间覆盖150cm至185cm身高人群的使用需求，调节位置设置了弹簧销定位结构，调节时只需按下定位销即可滑动调整杆长，到位后销钉自动卡入定位孔完成锁止，操作无需额外工具，使用者可根据自身身高、臂长快速调整到适配尺寸。

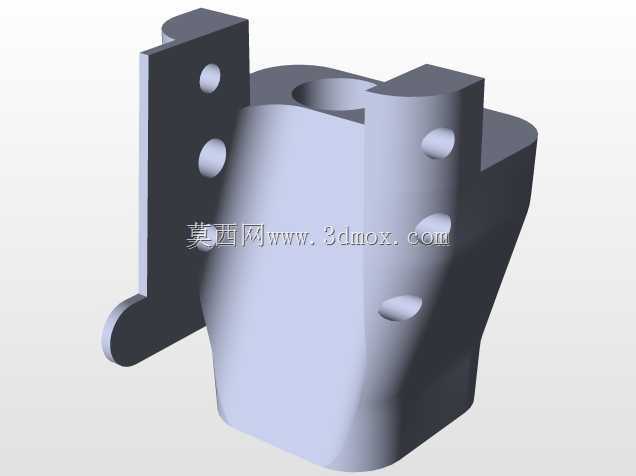

从安装边界来看，拐杖收拢状态下的最大外径不超过120mm，可轻松放入常规背包侧袋或家用储物柜缝隙，日常携带收纳不会占用过多空间。底部脚垫采用标准螺纹连接结构，磨损后可直接替换通用规格的橡胶防滑脚垫，无需整体更换拐杖，降低长期使用的维护成本。在实际使用场景中，这款拐杖可适配术后康复期单腿负重受限人群、老年下肢力量衰退人群的日常步行需求，使用者单臂操作拐杖即可释放另一侧手部完成取物、开门、扶电梯扶手等动作，相比传统双拐大幅提升日常活动的便利性。设计过程中针对杆身的受力情况做了结构优化，在握持位置与分叉支点的衔接处做了加强筋结构处理，可承受最大100kg的垂直载荷，满足绝大多数成年使用者的体重适配需求，同时杆身整体重量控制在0.8kg以内，长期持握不会给手臂造成额外负担。
