科幻无托步枪战术改装套件结构设计

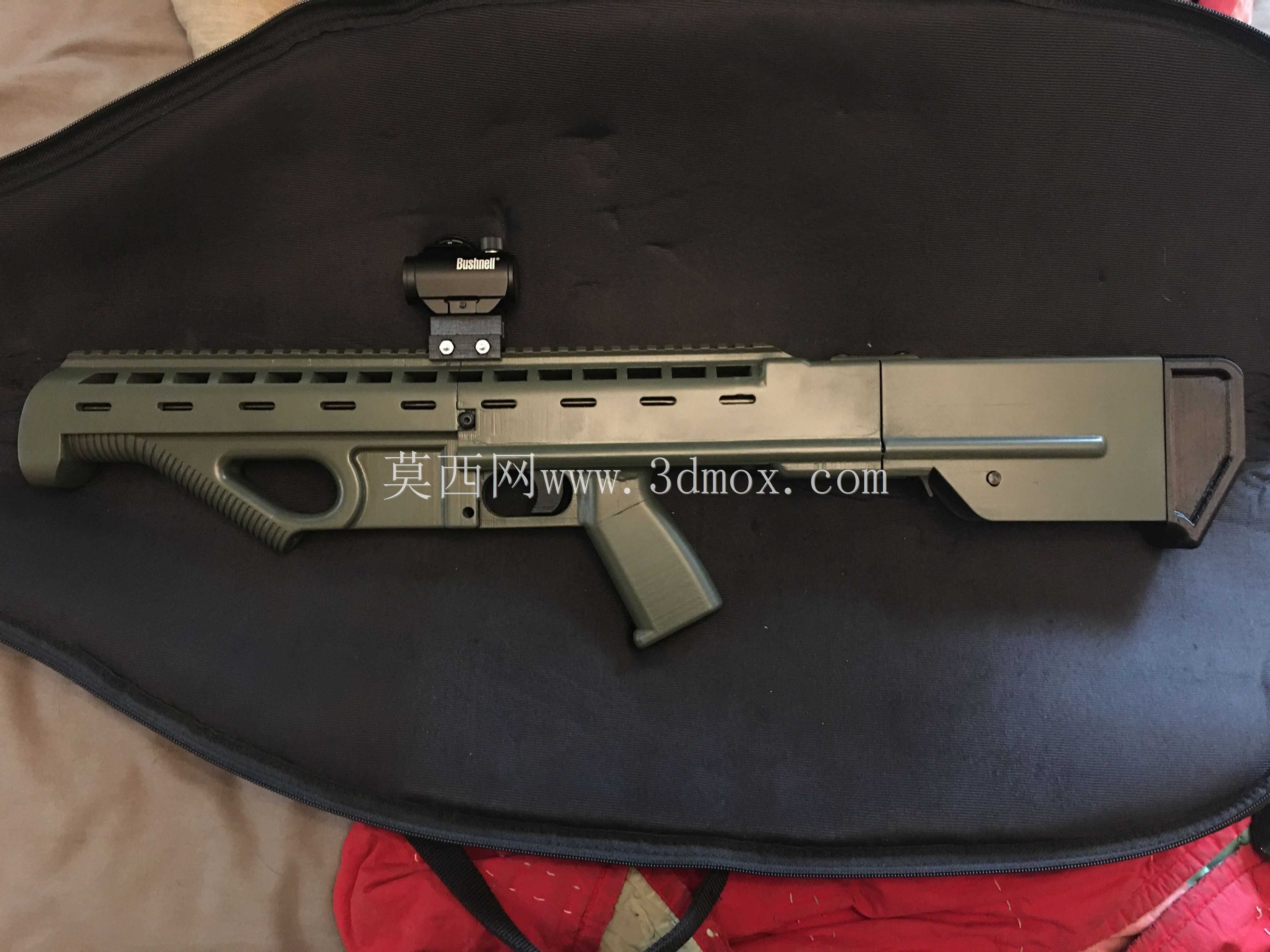

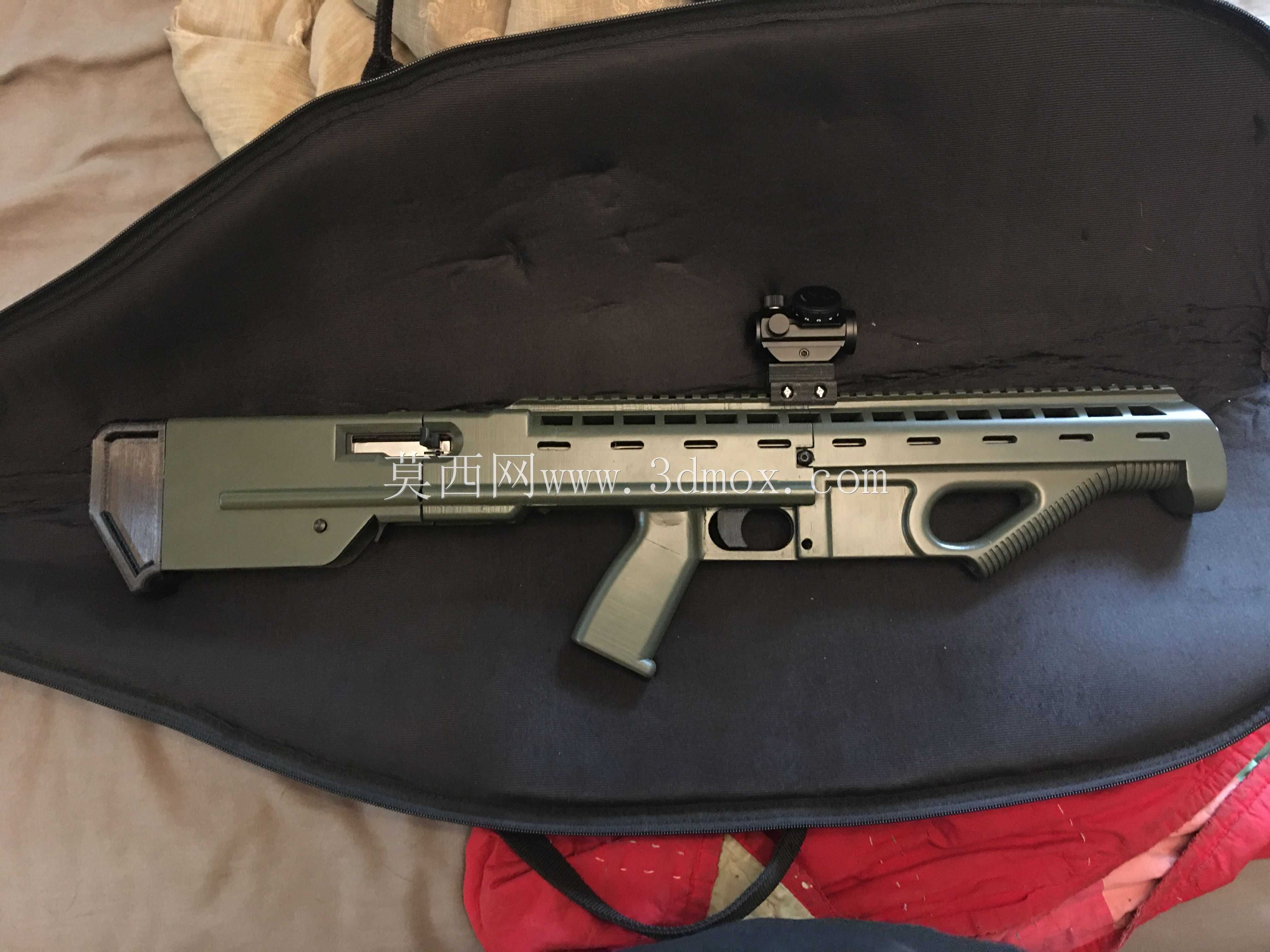

这套无托战术步枪改装套件的三维结构，核心围绕RUGER 10/22这类半自动步枪的枪身适配展开，设计初衷是在不改动原枪核心发射机构的前提下，通过替换枪托、护木与瞄准镜安装座，缩短全枪整体长度，同时拓展战术附件的扩展能力。从实际装配边界来看，套件包裹原枪机匣与枪管尾部的区域预留了0.3mm的装配间隙，既保证3D打印成型后能顺利套入原枪，又避免间隙过大导致射击时出现晃动。护木部分采用了镂空格栅式结构，一方面能在连续射击时加快枪管周围的空气流通，辅助散热，另一方面也能减轻整体重量，同时预留了多组皮卡汀尼导轨安装位，可兼容战术灯、激光指示器、前握把等常用附件。顶部的瞄准镜座直接与套件主体一体成型，安装平面的平面度控制在0.1mm以内，保证光学瞄准镜安装后不会出现倾斜，同时也能兼容机械瞄具的加装需求。枪托部分采用了符合人体工程学的弯曲握把与贴腮造型，拇指穿过的握把孔预留了足够的操作空间，即使佩戴战术手套也能顺畅操作扳机。尾部的枪托底板做了加厚处理，能在一定程度上缓冲射击时的后坐力，提升连续射击的操控性。在实际应用场景中，这类改装套件多用于运动射击竞技、影视道具制作以及战术装备的概念验证，3D打印的加工方式也让爱好者可以根据自身手型、使用习惯对握把角度、贴腮高度进行微调。设计过程中需要重点考虑原枪的拆装维护需求，套件的拆分位置避开了原枪的拆解销钉与快慢机操作区域，不需要对原枪进行任何切割、钻孔等不可逆改装，就能完成整套套件的安装。同时套件的受力区域做了局部加厚处理，尤其是瞄准镜座与枪身的连接部位，内部增加了加强筋结构，避免射击时的反复震动导致安装位开裂。整体外形采用了硬朗的直线切角造型，既符合科幻战术装备的视觉风格，也减少了3D打印时的支撑用量，降低打印失败的概率。
