鲁格10/22步枪第十代旋转弹匣结构件

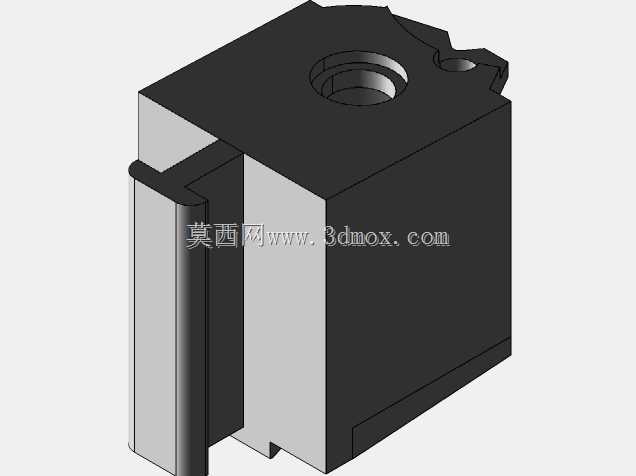

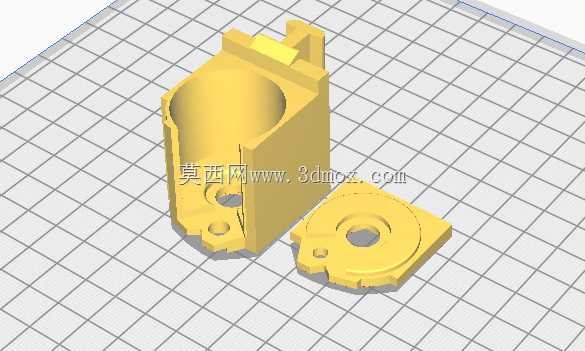

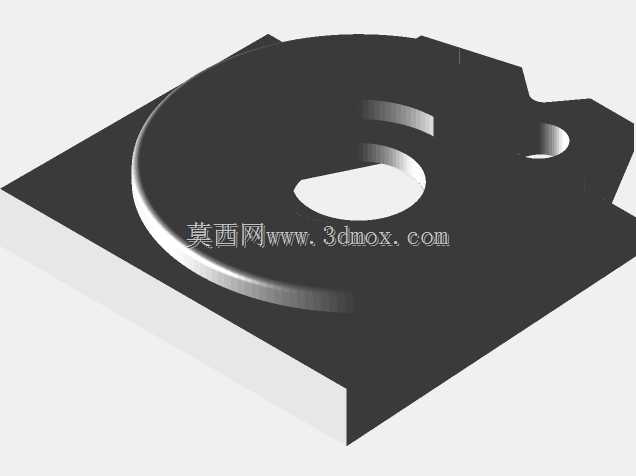

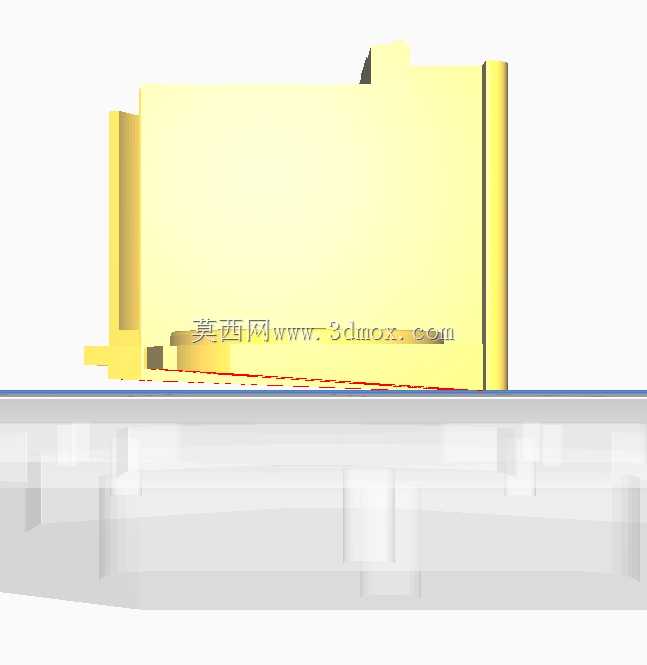

这款旋转弹匣配套于小口径半自动民用步枪，多用于民间休闲射击、小型狩猎及日常射击训练场景，作为枪械供弹系统的核心替换配件，其供弹稳定性直接影响枪械的连续射击可靠性，相比传统直排弹匣，旋转式结构能在有限的竖向安装空间内容纳更多弹药，同时降低供弹路径的卡弹概率。从结构设计来看，整个弹匣分为壳体与端盖两个独立加工部件，壳体采用半包围筒式结构，内部预留的弧形空腔完全匹配.22口径边缘发火弹的锥度外形，弹药在腔体内沿螺旋轨道排列，进弹口位置的限位凸台专门对应弹药底缘的定位需求，避免上弹过程中出现底缘卡滞的问题；端盖与壳体采用卡扣式配合，不需要额外紧固件即可完成装配，端盖上的定位孔与壳体底部的凸柱精准对应，装配后同轴度误差控制在0.02mm以内，保证内部旋转托弹板转动时无卡滞。设计过程中优先考虑了3D打印的加工适配性，壳体外侧的加强筋沿受力方向布置，既提升了整体结构抗冲击强度，也减少了打印过程中的悬空面积，打印时将内表面朝上放置、外表面朝向打印平台，可保证内表面供弹轨道的粗糙度要求，不需要额外二次打磨就能满足弹药滑动的顺畅度需求，外表面下方设置的支撑接触面，能避免打印时壳体出现翘曲变形，保证安装基准面的平面度。安装边界方面，弹匣整体的插装尺寸完全匹配鲁格10/22步枪的弹匣仓标准接口，插入后卡扣位置与枪身的弹匣卡笋精准对位，不需要对枪身做任何改装即可直接使用，外露部分的外形轮廓贴合枪身护木的曲线，不会出现突出剐蹭的问题，日常携行时不会勾挂衣物或装具。实际使用中，该弹匣的托弹弹簧行程经过反复调校，每一发弹药的上弹推力保持均匀，不会出现首弹上弹力度过大、末弹推力不足的问题，旋转供弹的轨道弧度经过多轮测试，弹药从托弹板位置到进弹口的移动路径无锐角，能有效降低低温环境下弹药因润滑不足出现的供弹故障。
