1983款本田CB1100F摩托车摇臂车架装配模型

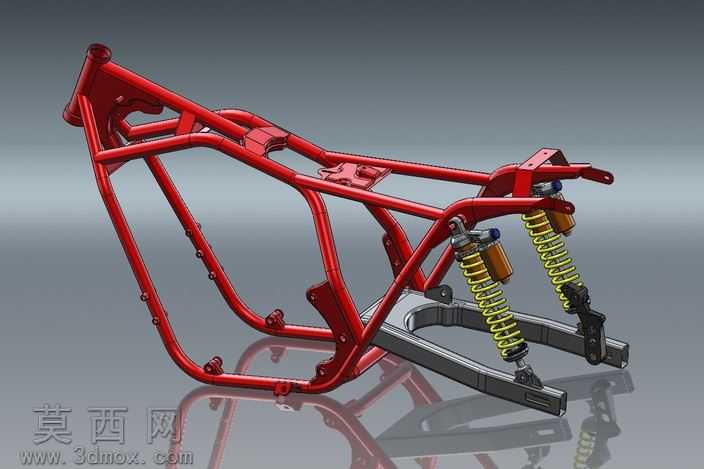

该三维模型完整还原了1983款本田CB1100F的车架与后摇臂装配结构，建模过程严格遵循实车测绘的尺寸比例，对每一处管材弯折角度、安装点位的相对位置都做了精准复刻。模型采用实体建模方式构建主体红色车架部分，还原了钢管车架的管径变化、焊接点位的凸台结构、各安装支座的造型细节，包括车头转向管的安装位、油箱固定点、座椅支撑结构、发动机挂载点位都做了对应呈现，没有遗漏实车车架上的功能性结构。后摇臂部分采用铝合金质感的材质表现，还原了摇臂的双梁结构、后减震下安装座、后轮轴固定位的细节，同时配套建模了双侧后减震总成，清晰呈现了减震弹簧的螺旋纹理、阻尼筒的分层结构、上下连接吊耳的铰接结构，还原了摇臂与车架、减震三者的装配关系。渲染阶段采用哑光金属红作为车架主体材质，还原老款摩托车架的烤漆质感，后摇臂使用磨砂银金属材质模拟铝合金的哑光金属质感，减震弹簧做了亮黄与黑色的分色处理，阻尼筒使用金属镀铬与哑光黑的材质搭配，还原真实减震部件的材质差异。场景中添加了柔和的反射地面，通过光影效果突出车架的空间结构，让各部件的衔接关系更清晰。设计上完整保留了卡尺式的摇臂限位结构，未添加虚构的枢轴轴承结构，严格对应实车的装配逻辑，所有部件的铰接位置都预留了合理的装配间隙，既还原了机械结构的真实状态，也清晰展现了复古摩托车架的经典管式结构设计，完整呈现了八十年代日系大排量摩托车的车架布局特点，后双减震的配置也精准对应了同期CB系列车型的悬架设计特征，各安装位的位置关系符合实车的部件安装逻辑，能够直观展现该款车型后部行走机构与车架的连接方式。
