本田CB1100F摩托车四出一排气系统模型

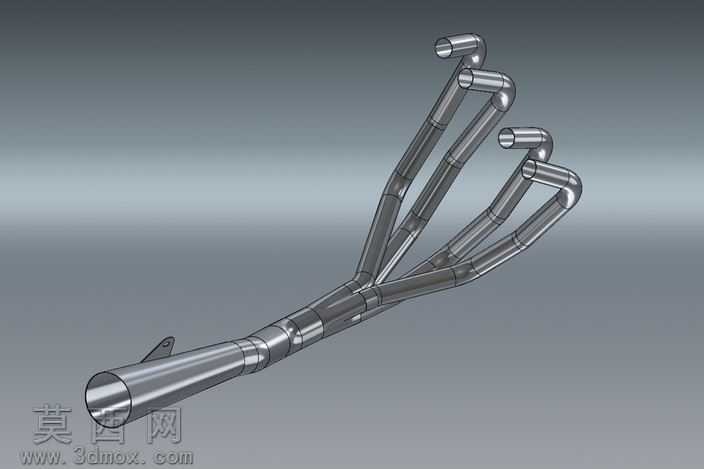

本模型为1983款本田CB1100F、CB900F车型适配的Supertrap四进一排气系统三维建模作品，建模过程严格遵循实车测量数据，整体精度控制在±1毫米范围内，完整还原了该款经典排气的结构特征与外观细节。建模阶段以SolidWorks为核心工具，首先通过多段管路的路径草绘确定四根进气歧管的走向，每根歧管对应摩托车发动机的一个排气出口，管路弯折角度、管径渐变参数完全匹配实车装配需求，四根歧管在中段逐步汇聚为单根主排气管道，衔接处做了顺滑的曲面过渡处理，避免出现生硬的拼接棱角，还原原厂排气的流体优化设计。模型完整还原了排气系统的全部结构细节：包括每段管路接口处的加强箍结构、尾段消音筒体的阶梯式变径造型、筒体侧面预留的安装吊耳结构，吊耳上的安装孔位尺寸、位置均按照实车安装标准设定，可直接用于装配干涉校验。材质渲染阶段针对金属排气的特性做了分层处理：管路主体赋予抛光不锈钢材质，调整金属粗糙度参数模拟高温使用后的亚光金属质感，接口箍带、吊耳部分赋予稍深的金属材质区分结构，尾段排气出口做了轻微的倒角处理，还原金属管口的加工细节。设计思路上完全遵循实车排气的功能逻辑，四进一的管路布局兼顾了排气回压需求与整车轻量化设计，管路弯折弧度充分考虑摩托车车架的安装空间，避免与车架、发动机周边部件发生干涉，模型整体结构完整无缺失面，所有曲面均做了连续性校验，可直接用于改装方案演示、3D打印样件制作、排气性能仿真分析等场景，能够为经典摩托车的修复、改装工作提供精准的三维数据参考。
