USB接口微型MV相机模组三维设计

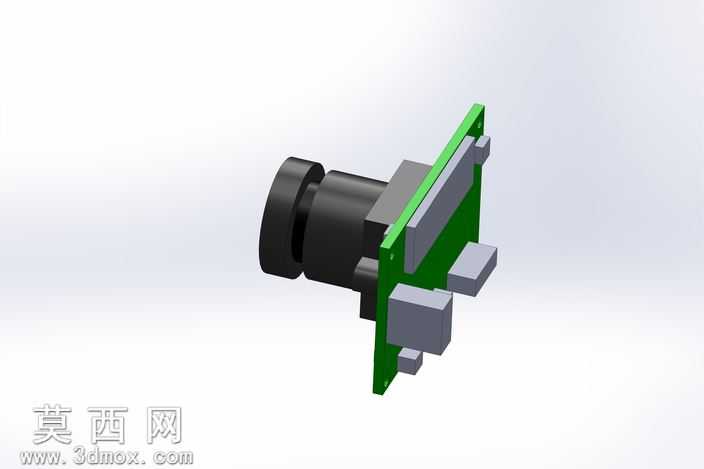

本作品为USB接口微型MV相机模组的三维建模设计，整体建模过程依托主流三维设计软件完成，从结构拆解到零件建模再到整体装配，全程遵循工业产品建模的精度规范，确保各部件尺寸匹配度符合实际生产装配要求。建模初期首先对相机模组进行结构拆分，将整体划分为镜头组件、镜身主体、PCB载板、板载电子元件四个核心部分，针对镜头部分采用回转体建模逻辑，先绘制镜头外轮廓的截面草图，通过旋转凸台命令生成镜头的基础筒体，再对镜头前端的镜片压圈、调焦环结构进行细节刻画，通过拉伸切除、圆角命令处理镜头表面的防滑槽与边缘倒角，还原镜头部分的真实外观细节。镜身主体部分采用实体建模与抽壳命令结合的方式，构建出容纳感光元件的中空腔体，同时预留出与PCB载板连接的定位卡槽，确保镜身与载板的装配位置精准无偏差。PCB载板部分首先绘制电路板的矩形基础轮廓，通过拉伸命令生成符合常规PCB厚度的板件实体，再对板件边缘的安装定位孔、接插件避让缺口进行切除处理，还原电路板的真实结构特征。板载的各类电子元件采用简化建模与细节还原结合的方式，对体积较大的接口元件、晶振元件按照真实尺寸绘制长方体基础造型，添加边缘倒角与引脚细节，对小型贴片元件则采用简化方块造型进行布局还原，既保证整体装配的视觉真实性，又控制模型整体面数在合理区间。材质与渲染环节，针对不同部件赋予对应材质属性：镜头部分赋予黑色哑光工程塑料材质，添加轻微的表面粗糙度参数模拟塑料外壳的磨砂质感，镜片部分赋予高透明玻璃材质，添加适当的反射与折射参数还原光学镜片的通透效果；PCB载板赋予绿色阻焊层材质，表面添加轻微的哑光质感，板载元件根据类型分别赋予灰色塑料、金属引脚、黑色封装材质，还原电路板的真实视觉效果。整体装配完成后添加虚拟环境光源，通过多角度打光突出模组的结构层次，渲染输出的效果图清晰展现各部件的装配关系与外观特征。设计过程中充分考虑USB相机模组的实际使用场景，整体结构紧凑小巧，各部件之间无干涉问题，既可以作为数码产品结构设计的参考案例，也可用于USB外设相关的教学演示、产品展示场景，模型结构完整，细节表现到位，能够直观展现微型USB相机模组的内部构造与外部形态特征。
