XbeeUSB接口适配转接板三维设计

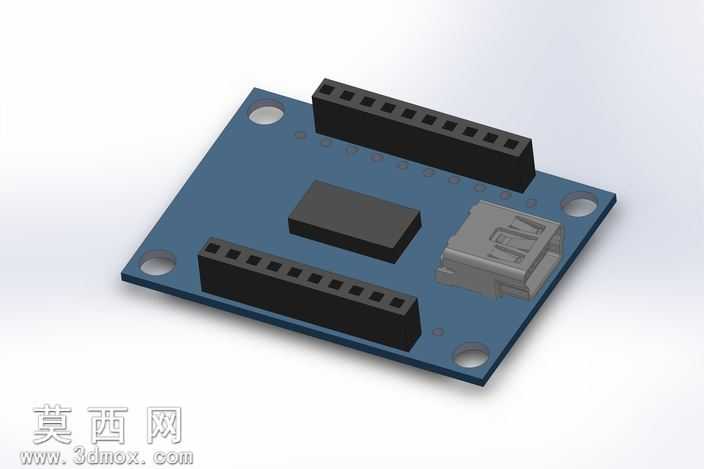

本作品为Xbee转USB适配转接板的三维数字化模型，整体建模过程严格遵循实际电子硬件的尺寸规范与结构逻辑，依托三维参数化建模思路完成全结构搭建。建模初期首先梳理转接板的核心功能逻辑：作为Xbee无线模块与USB接口的通讯转接载体，需要同时承载PCB基板、USB接口座、两排Xbee模块排针座、核心处理芯片四大核心部件，建模时先以基准平面定位PCB基板的轮廓，基板采用标准蓝绿色FR4板材的视觉设定，四个角预留标准安装固定孔，孔位做沉台倒角处理还原真实PCB的安装结构细节。完成基板建模后，依次搭建板载元器件：USB接口座还原金属屏蔽外壳、内部塑胶基座与接插引脚的分层结构，金属外壳做哑光磨砂金属材质处理，塑胶部分采用深灰色硬质塑胶材质，还原真实USB公座的插拔结构特征；两排排针座采用黑色耐高温塑胶基座搭配等距排列的排针插槽，插槽位置严格匹配Xbee模块的引脚间距，每一个插槽的内凹结构都做精细化建模，避免出现结构失真；核心处理芯片采用黑色环氧塑封材质，表面做细微的哑光颗粒质感还原，精准定位在基板的中心功能区域，与周边元器件预留合理的布线间隙。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，搭配辅助漫反射光源弱化硬阴影，清晰呈现板载元器件的层次关系，基板表面的丝印区域做半透明哑光处理，还原真实PCB板的丝印视觉效果，金属部件的边缘做细微的高光处理体现金属质感，塑胶部件根据不同功能区分粗糙度，排针座的塑胶部分做稍强的哑光质感，与USB金属外壳形成明确的材质区分。设计过程中充分考虑实际使用的装配需求，所有元器件的安装高度、引脚间距、固定孔位都严格参照实际硬件的尺寸参数，确保三维模型可直接用于结构验证、3D打印外壳适配、教学演示等场景，整体模型结构完整无冗余面，布线逻辑清晰，各部件之间的装配关系准确，既还原了电子转接板的工业设计细节，也兼顾了三维模型的实用性与展示效果。
