三级阶梯式落球混合演示结构设计

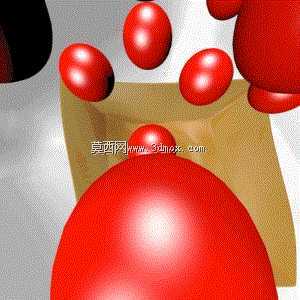

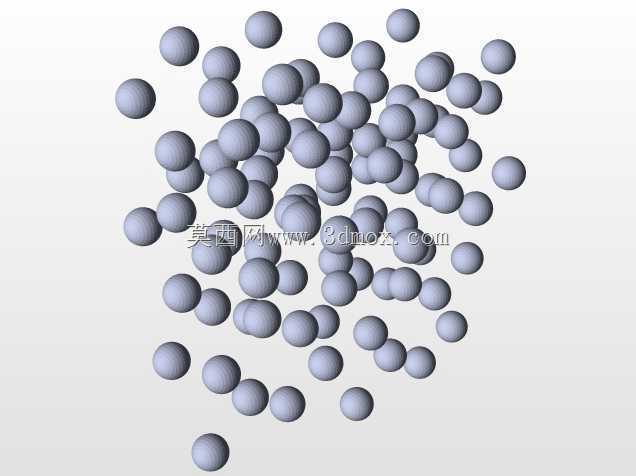

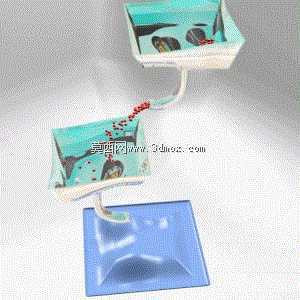

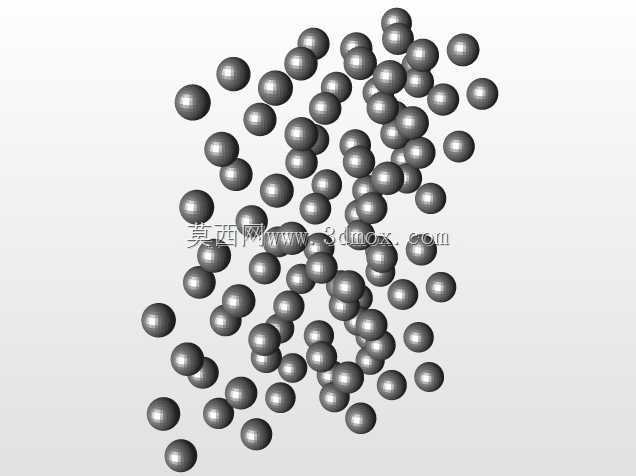

这套三级阶梯式落球结构，核心是依托重力场实现颗粒物料的逐级分散混合，在散料处理、教学演示、小型物料掺混场景中具备明确的实用价值。从结构布局来看，整体采用自上而下的阶梯排布，每一级承接盘都设置了倾斜导流面与落料缺口，上一级盘体的落料点对应下一级盘体的非中心区域，让下落的颗粒在接触盘体时能产生自然的径向散射，避免颗粒集中堆积形成料柱，保证不同批次进入的颗粒能在逐级坠落过程中充分掺混。

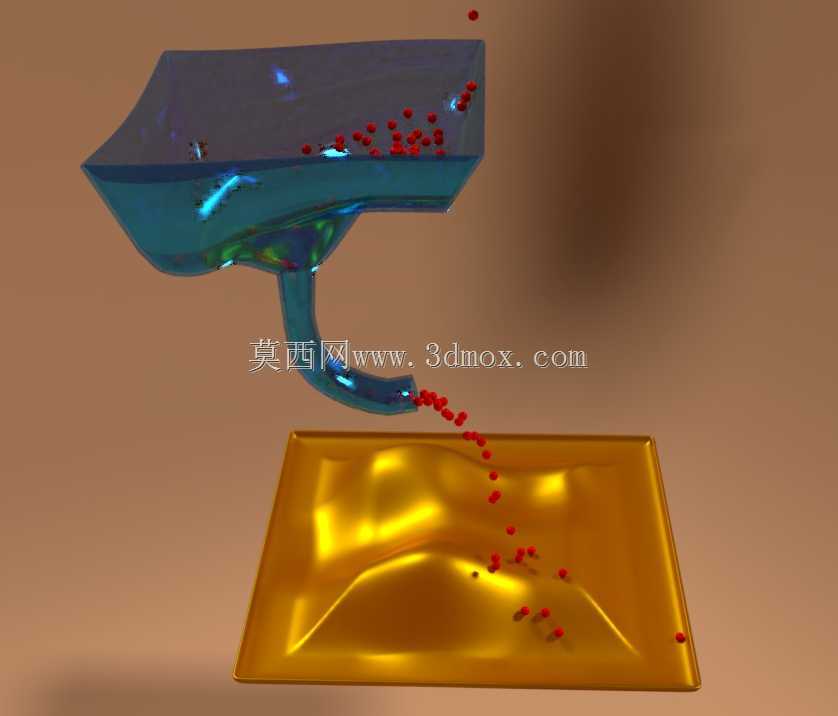

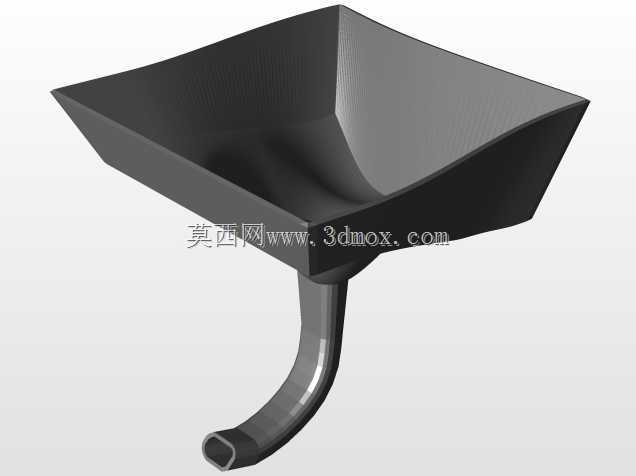

设计过程中首先考量的是颗粒的运动轨迹约束，每级盘体的边缘做了微向上翻的挡边，防止颗粒在散射过程中飞出结构边界，挡边高度根据颗粒的弹跳高度预留了1.5倍的安全余量，无需额外加装防护围板就能保证颗粒始终在导流路径内运动。盘体下方的导流弯管采用大曲率圆弧过渡，避免直角结构造成的颗粒卡滞，弯管的出口角度做了15度的偏置，让颗粒流出时带有初始切向速度，落到下一级盘体时能沿盘面铺展得更均匀，提升混合效率。

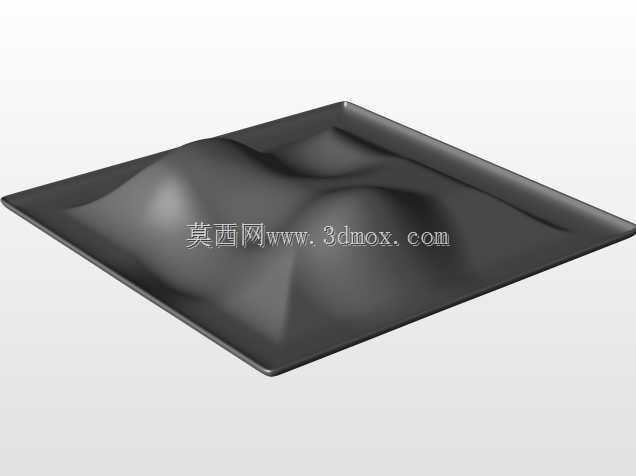

最底部的承接盘采用内凹弧面设计，弧面的曲率经过反复调整，能让坠落的颗粒在盘内自然汇聚到中心区域，方便后续的物料收集，同时弧面的深度控制在颗粒直径的3倍以内，避免颗粒在底部过度堆积造成后续落料的弹跳干扰。整套结构没有额外的动力输入部件，完全依靠重力实现物料的输送与混合，运行过程无额外能耗，适合对低能耗、免维护有要求的小型散料处理场景，也可作为机械原理教学的演示装置，直观展示重力落料、颗粒散射、逐级混合的运动过程。

在安装边界上，整套结构的各级盘体采用同轴心排布，支撑结构可采用型材框架从外侧固定，安装时只需保证整体的水平度偏差不超过2度，就能保证颗粒在每级盘面上的散射均匀性，不会出现单侧偏料的问题。盘体与导流弯管的连接采用插接式结构，无需额外紧固件，方便根据不同的颗粒特性更换不同口径的导流管，适配不同粒径的颗粒物料，调整落料速度与混合效果。
