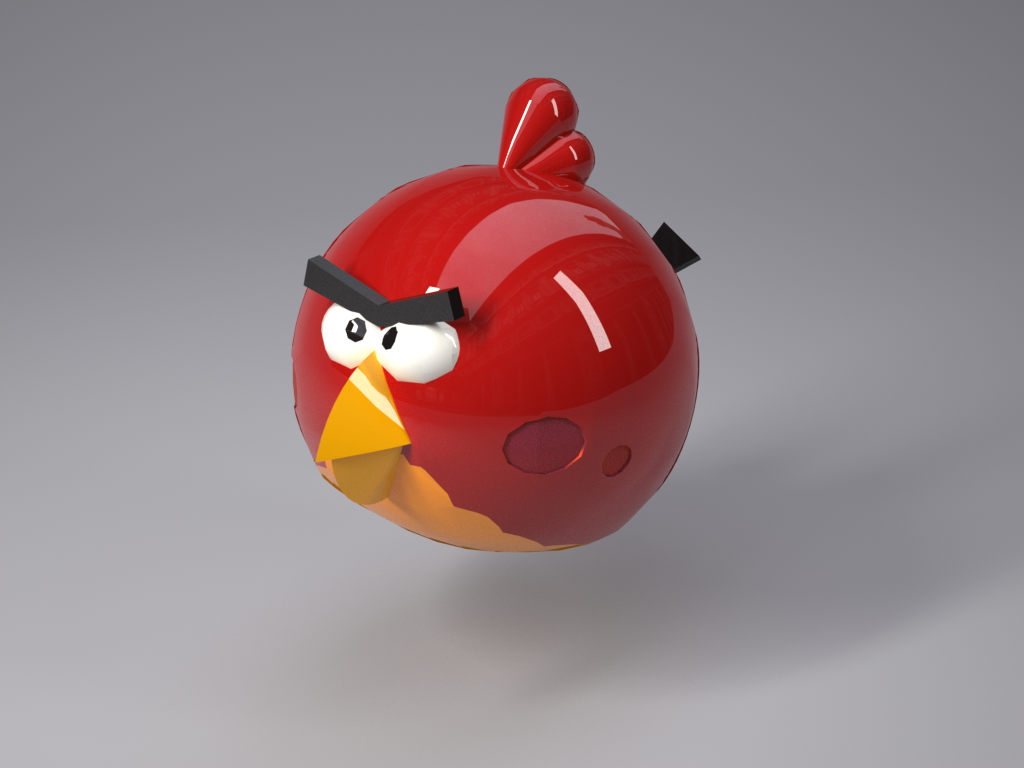

卡通小鸟趣味造型三维结构设计

这款卡通小鸟造型的三维结构，可适配多类文创衍生、桌面摆件、玩具开发的应用场景，在做结构设计时，首先考虑了曲面造型的顺滑度，整体外轮廓采用多段曲率连续的NURBS曲面拼接，避免出现棱角突兀的折边，既满足视觉上的卡通萌感需求，也适配后续注塑、3D打印等不同加工工艺的脱模要求，不会出现倒扣量过大无法顺利出模的问题。从安装边界来看，整体造型的外轮廓最大包络尺寸控制在常规桌面摆件的适配区间，底部预留了直径12mm的平面安装基准面，可直接搭配通用底座做固定，也可根据需求加装磁吸结构，适配金属展示面的吸附摆放需求。设计过程中，特意将小鸟的眼部、喙部等特征做了独立的结构拆分，不同特征之间预留了0.15mm的装配间隙，既可以做分色喷涂处理，也能替换不同配色的零件实现多款造型的快速衍生，不需要重新调整整体曲面结构。在功能特性上，整体结构做了壁厚均匀化处理，主体壁厚统一设置为2mm，局部加强筋位置厚度不超过主体壁厚的0.6倍，避免注塑加工时出现缩痕、翘曲等缺陷，内部预留了足够的空腔空间，可根据应用场景加装小型发声模块、配重块，或是LED发光组件，拓展作为解压玩具、文创周边、展会伴手礼的使用场景。做曲面构建时，特意参考了现实中雀形目鸟类的体态比例，将身体部分做了适度的圆润化夸张处理，翅膀与身体的衔接位置做了自然的曲面过渡，没有生硬的拼接缝，尾羽部分的翘起角度经过多次调整，既保证视觉上的灵动性，也避免结构外伸量过大导致摆放时出现重心偏移的问题，整体重心落在底部安装面的中心区域，不需要额外增加配重即可实现平稳放置。针对不同加工工艺的适配性，模型的所有外表面都做了拔模角度处理，垂直于安装基准面的方向拔模角度设置为1.5度，侧凹特征位置做了斜顶结构的预留，不管是采用光固化3D打印做小批量手板验证，还是开钢模做批量注塑生产，都不需要对模型结构做大幅度调整，能有效缩短产品从设计到落地的周期。
