ULA火箭连接支架结构设计

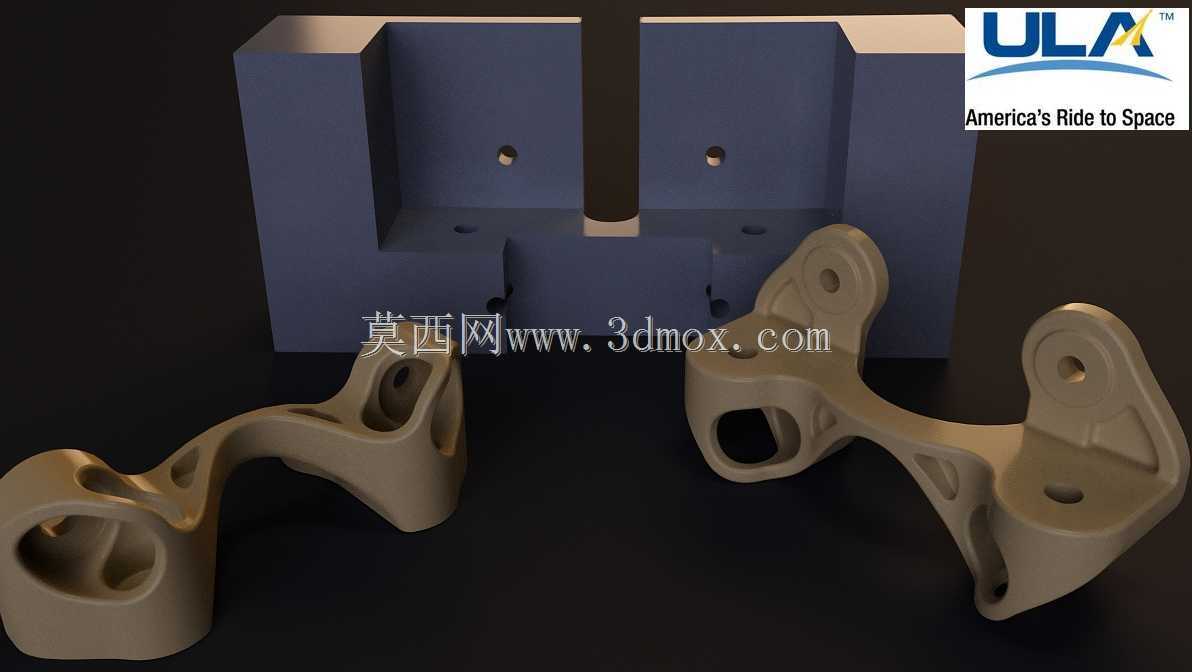

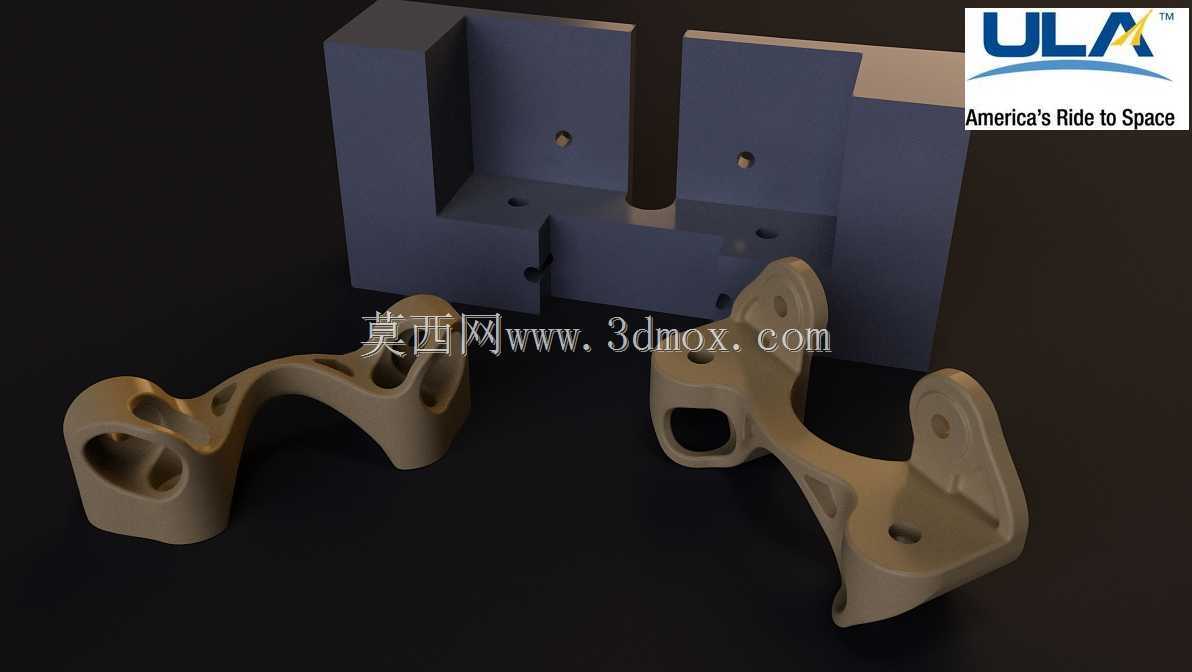

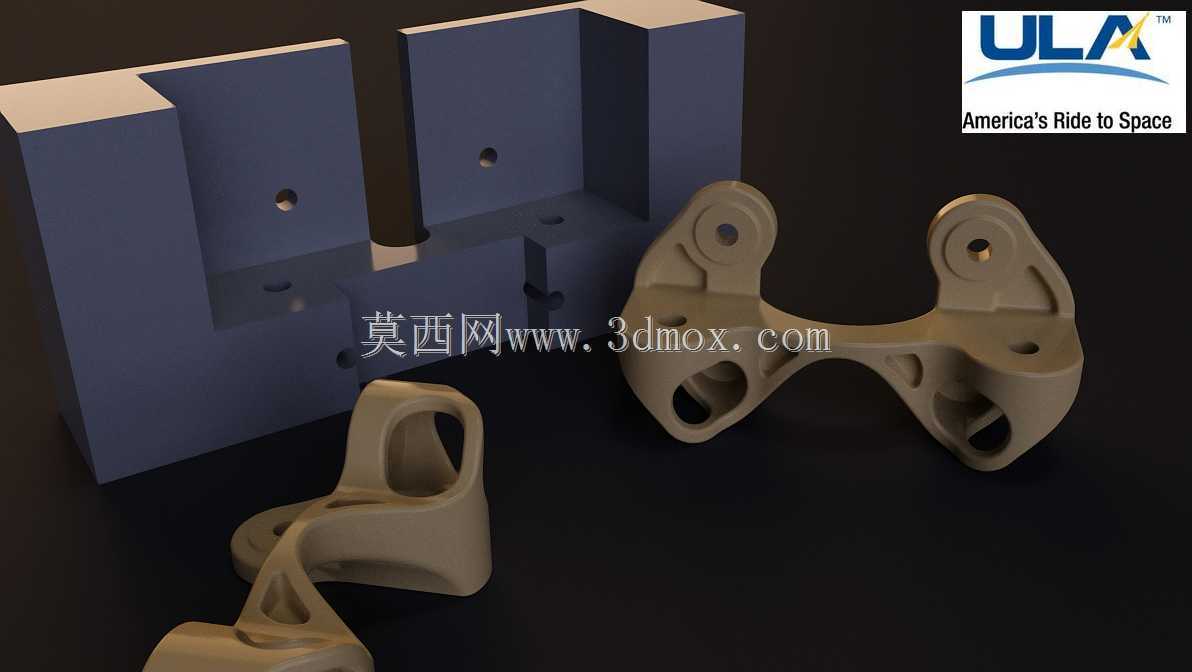

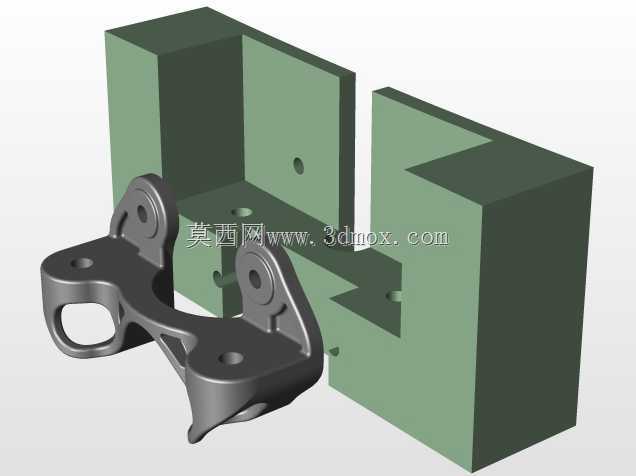

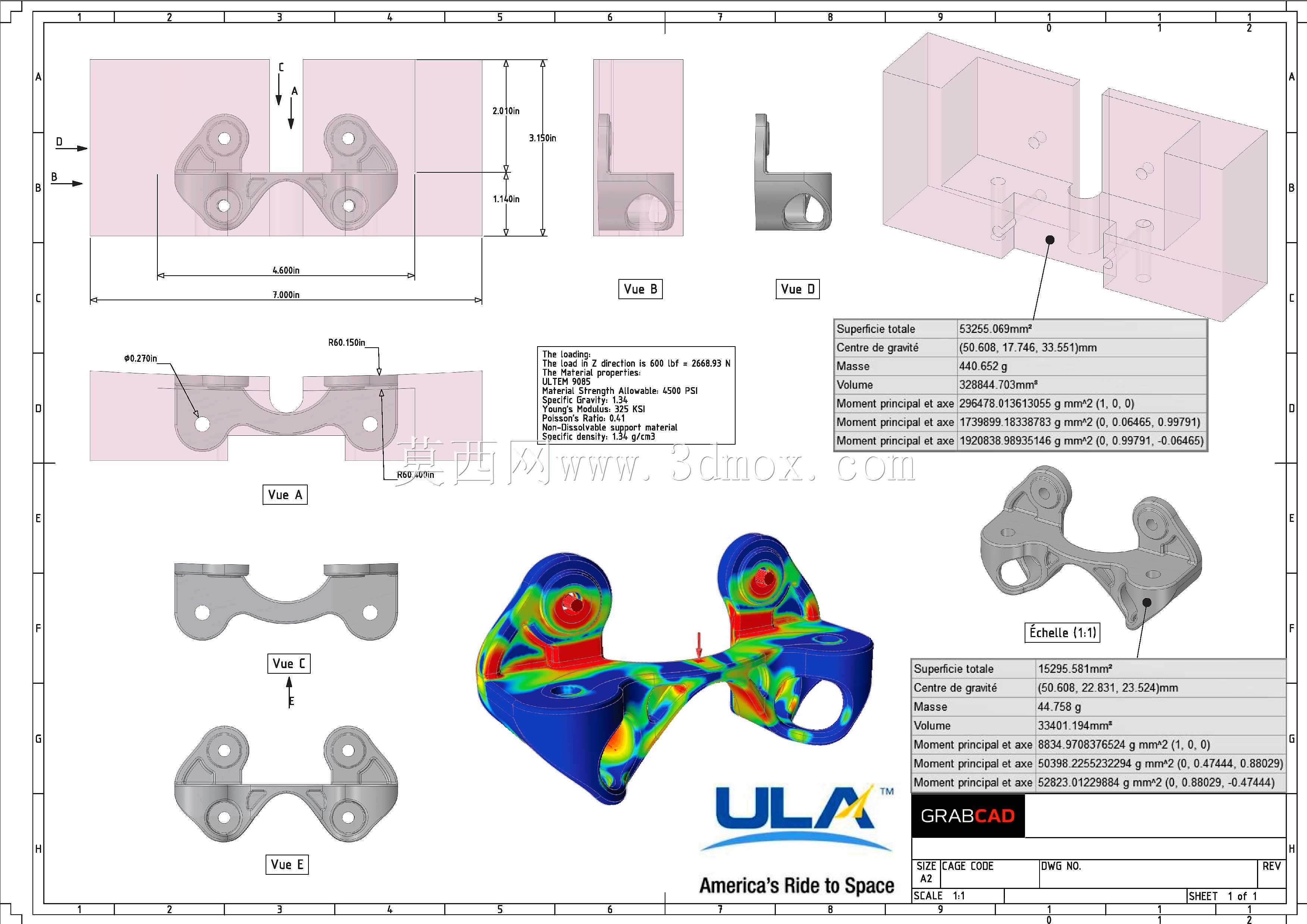

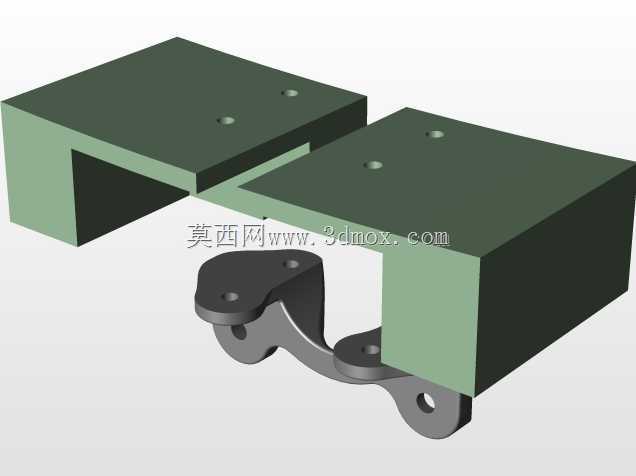

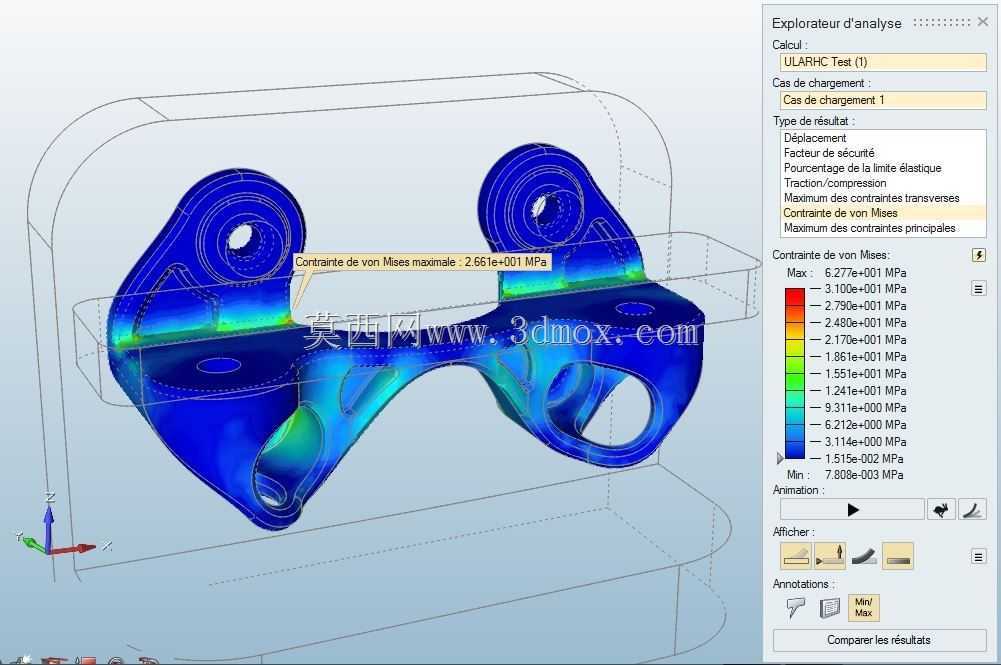

该构件属于航天运载火箭系统中的承力连接类结构件，主要应用于火箭箭体内部设备与主承力结构的连接场景，承担分散载荷、固定机载设备、缓冲发射阶段振动冲击的核心作用，在火箭起飞、飞行段的过载工况下，需要保证连接位置的形位精度不发生偏移，避免机载设备因连接失效出现位移故障。从结构设计逻辑来看，该构件采用了拓扑优化后的异形镂空构型，在保证整体承力强度的前提下，尽可能去除非承力区域的冗余材料，适配航天产品对结构重量的严苛控制要求，每一处镂空结构的走向都对应主应力传递路径，避免出现应力集中的锐角区域，所有安装孔位周边都做了局部加厚处理，匹配紧固件安装时的局部压应力承载需求。构件两端的对称安装耳片设置了同轴定位孔，用于和主承力基座的定位销配合，保证安装时的位置精度，中间的连接腹板采用变厚度设计，在主应力传递路径上保留足够的截面厚度，非主承力区域做减薄处理，兼顾刚度与重量控制要求。安装边界方面，该构件的安装面平面度要求控制在0.05mm以内，保证和基座贴合时不会出现安装间隙导致的附加应力，耳片上的安装孔采用H7级公差设计，和定位销的配合间隙控制在合理范围，既保证安装时的装配便利性，又能避免飞行过程中连接位置出现窜动。构件的外形轮廓完全适配箭体内部的安装空间，不会和周边管路、线缆布局产生干涉，所有外露棱边都做了圆角钝化处理，避免装配过程中划伤操作人员或者损坏周边线缆保护层。从实际使用场景出发，该类连接支架需要同时承受轴向拉力、横向剪切力以及发射阶段的交变振动载荷，设计过程中通过有限元仿真对不同工况下的应力分布做了多轮迭代优化，确保在极限过载工况下，构件的最大应力值低于材料屈服强度的安全阈值，同时预留足够的安全余量，避免因材料性能波动导致的结构失效。和传统的铣削加工实体支架相比，该优化后的构型重量降低了近四成，同时承力性能完全满足设计指标要求，适配航天发射任务对结构件轻量化、高可靠性的双重需求。
