航天载人舱内用快装式扶手夹结构设计

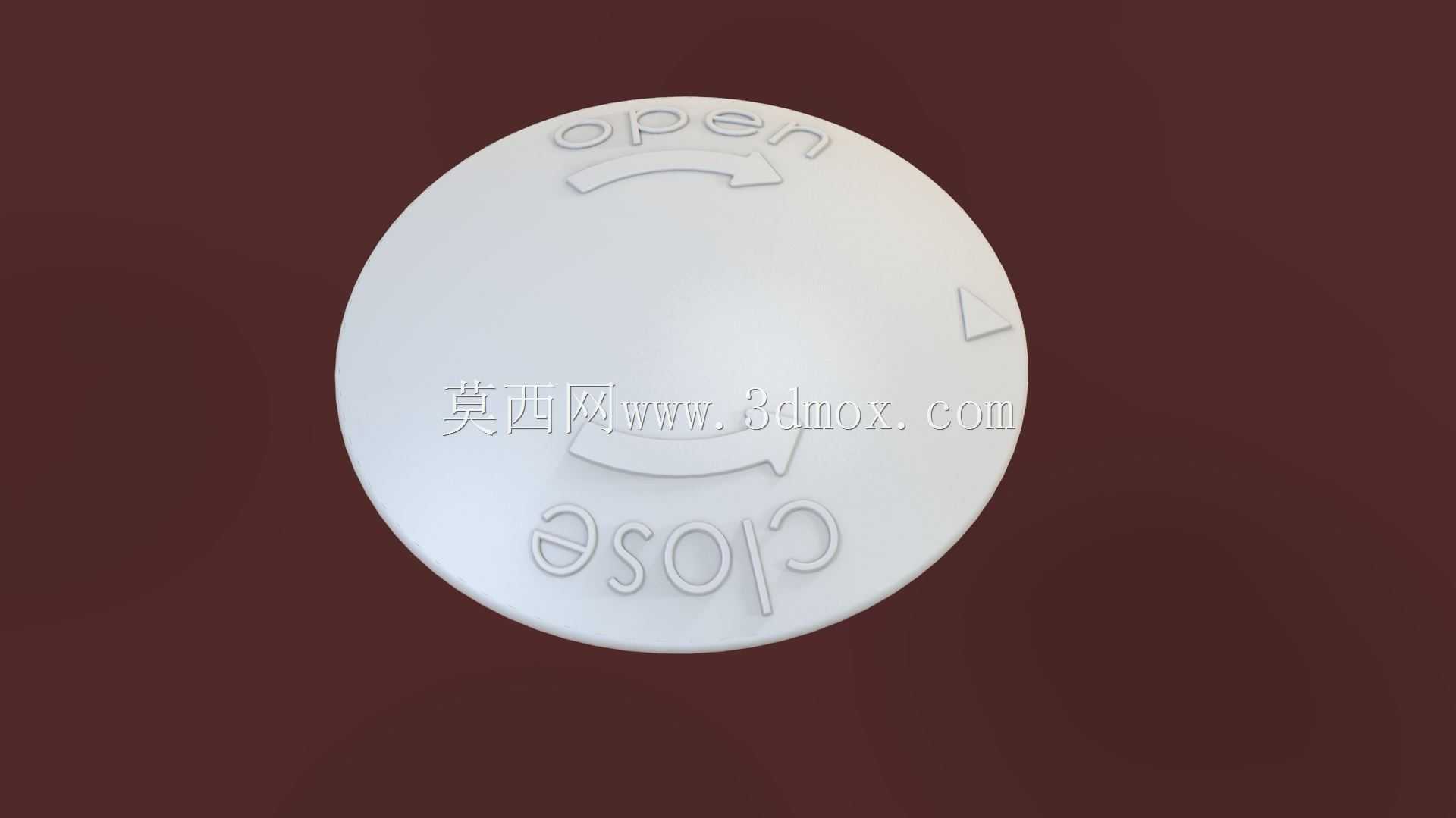

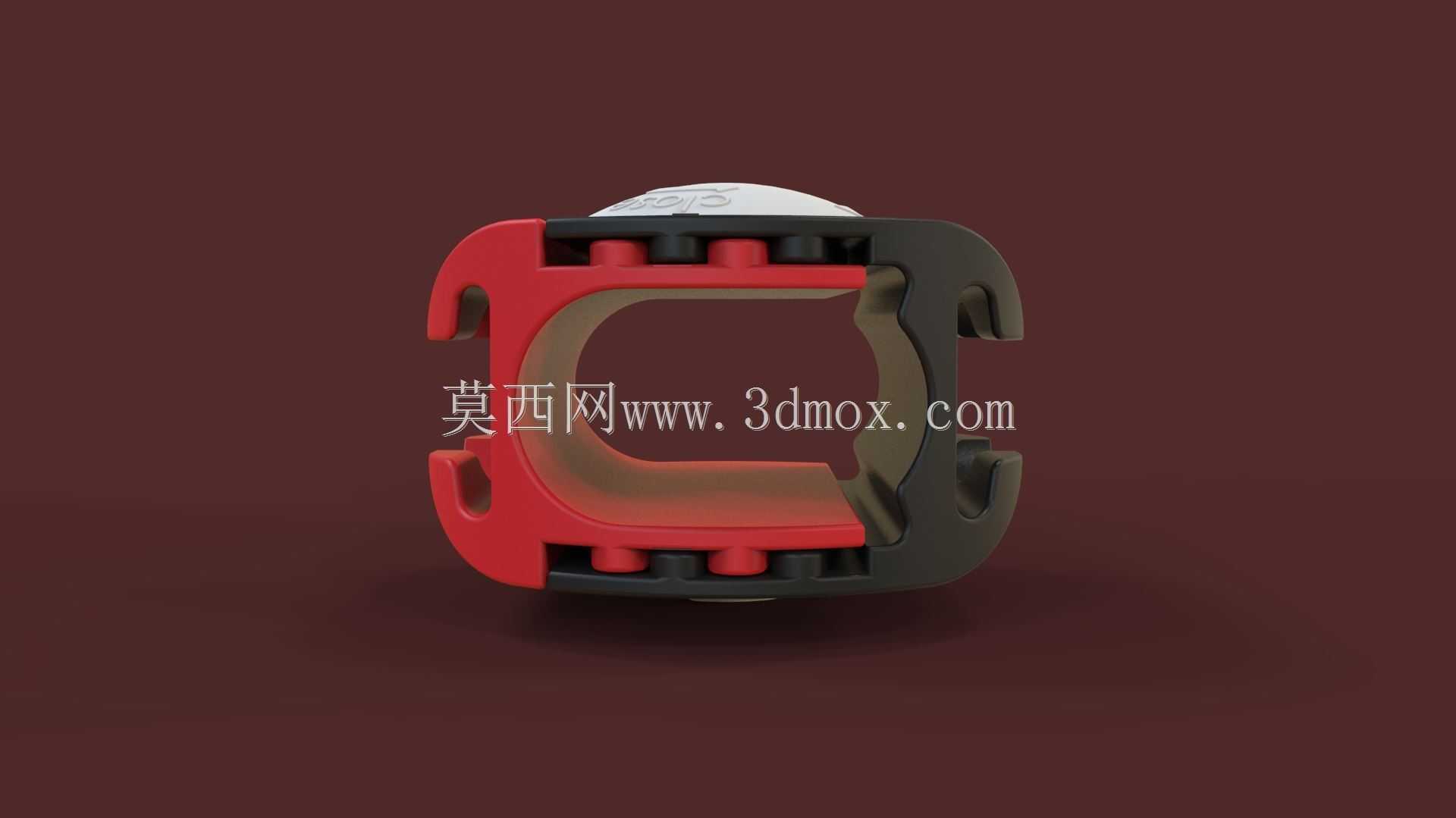

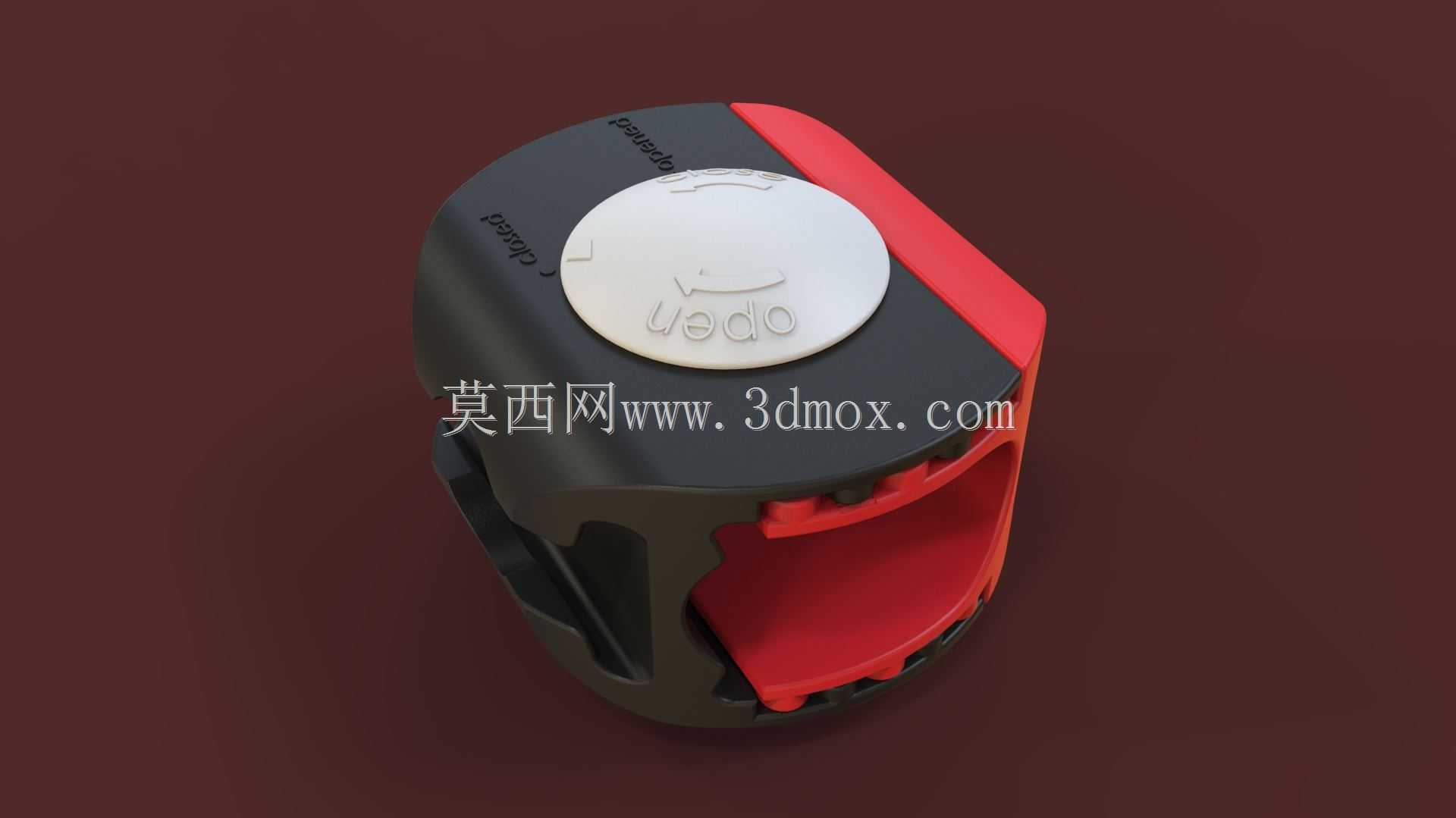

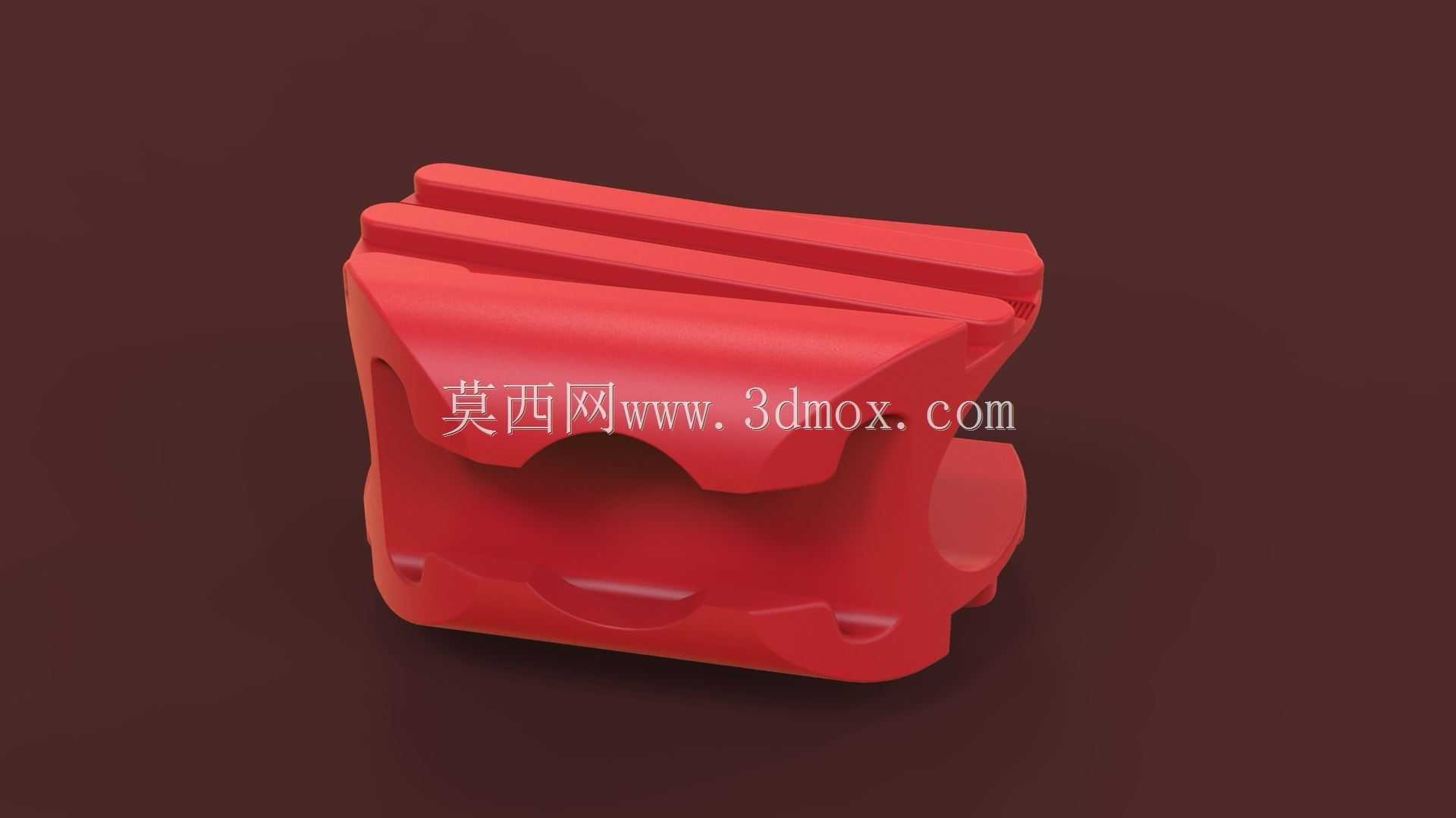

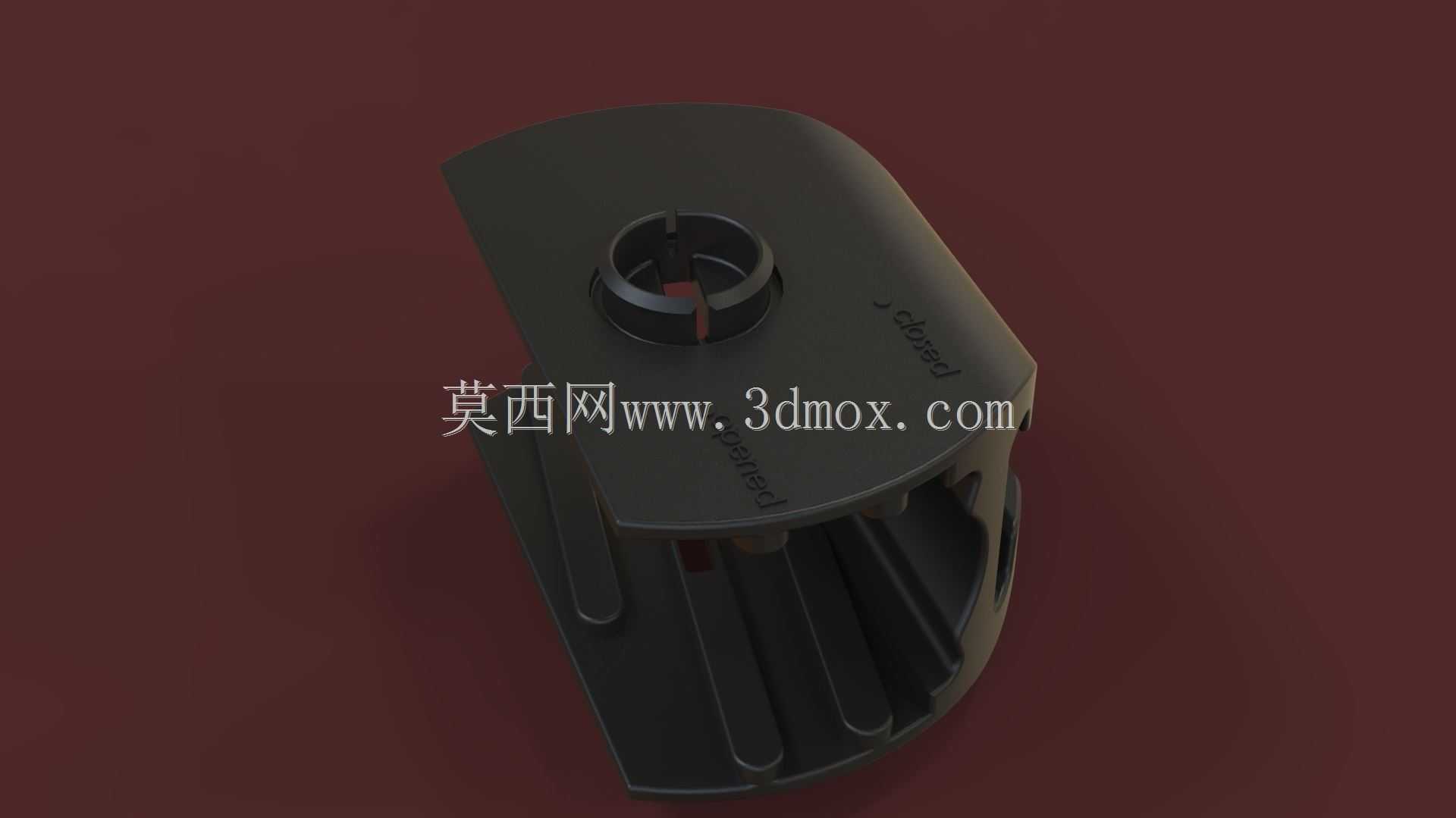

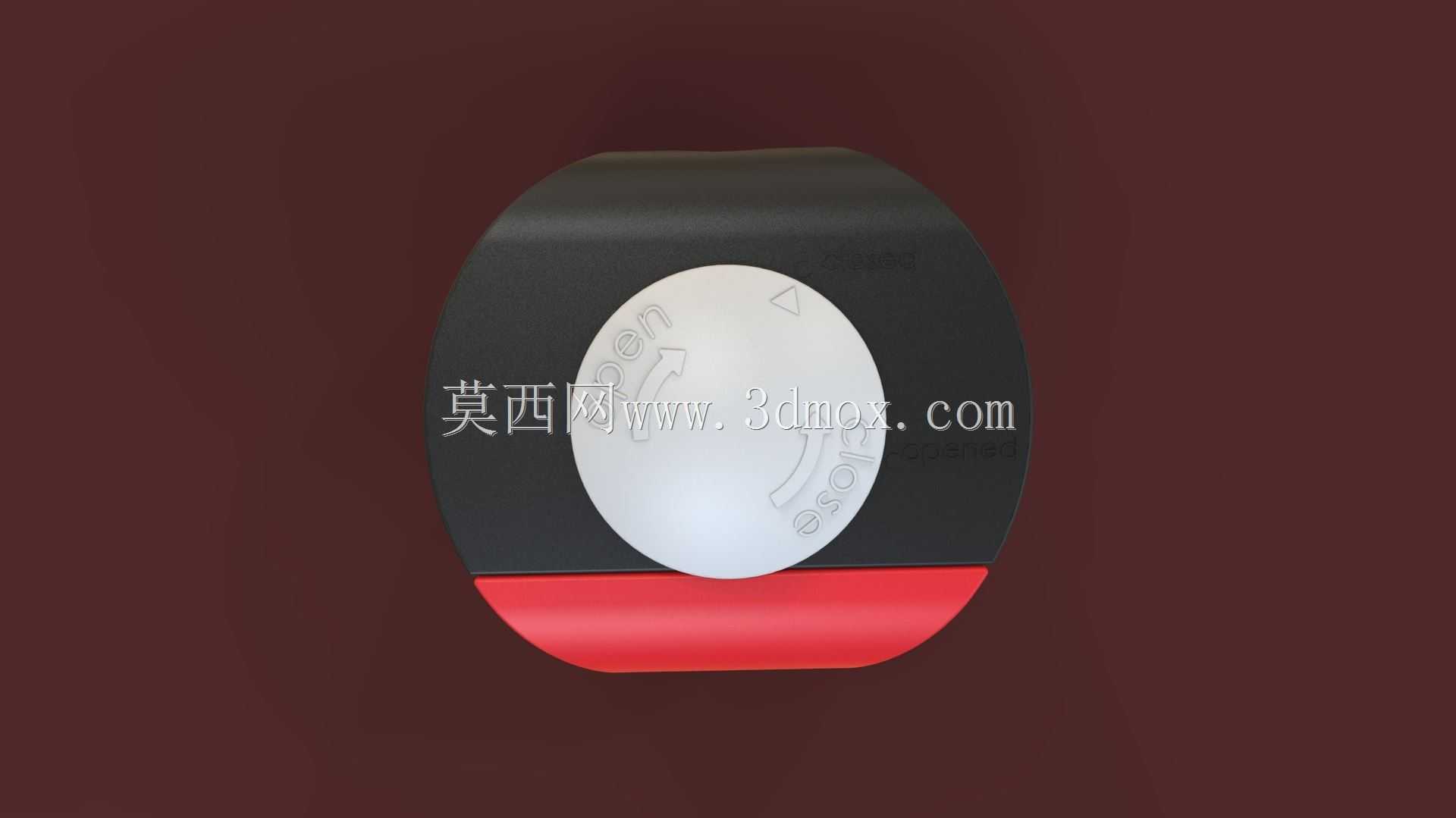

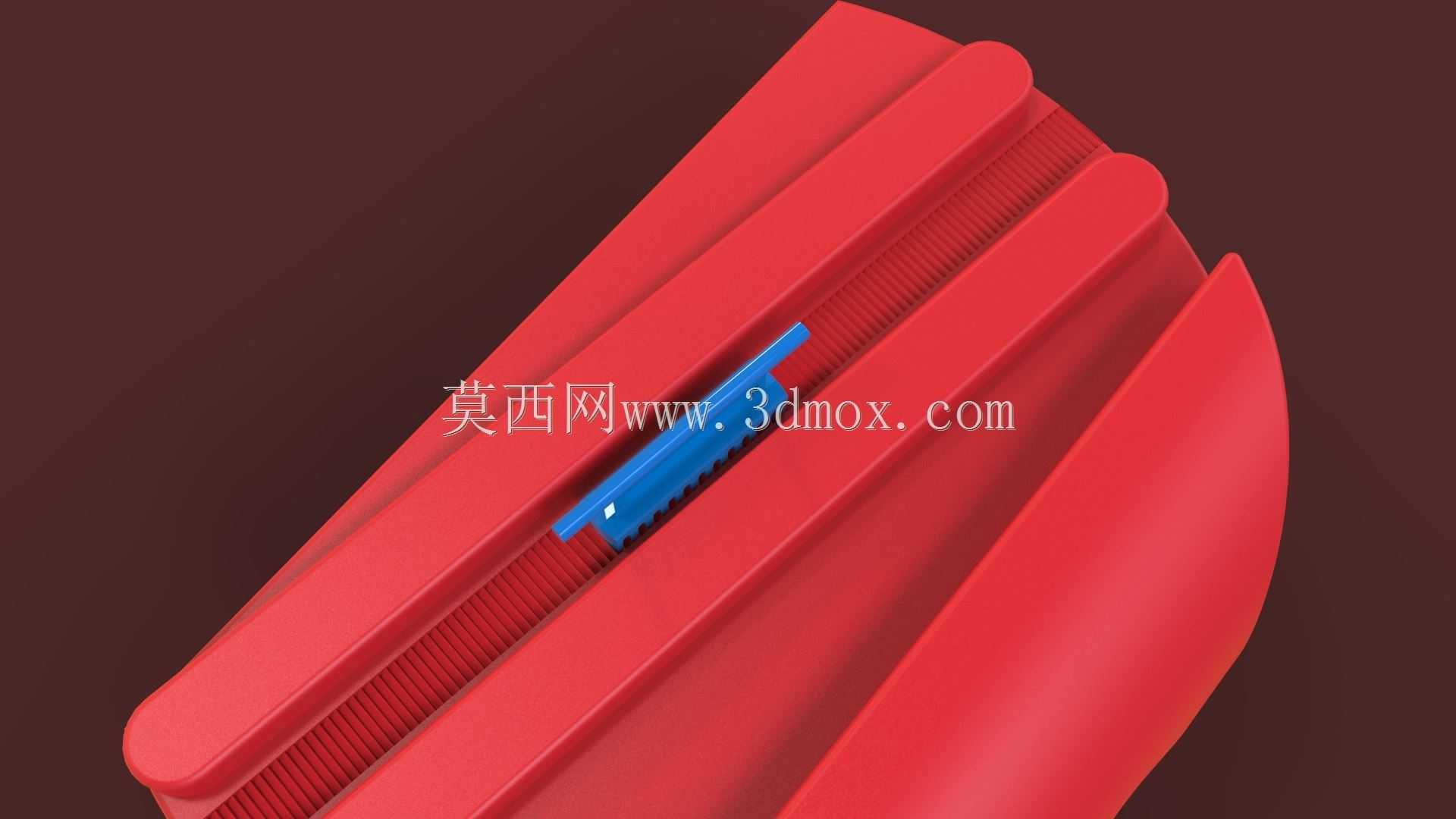

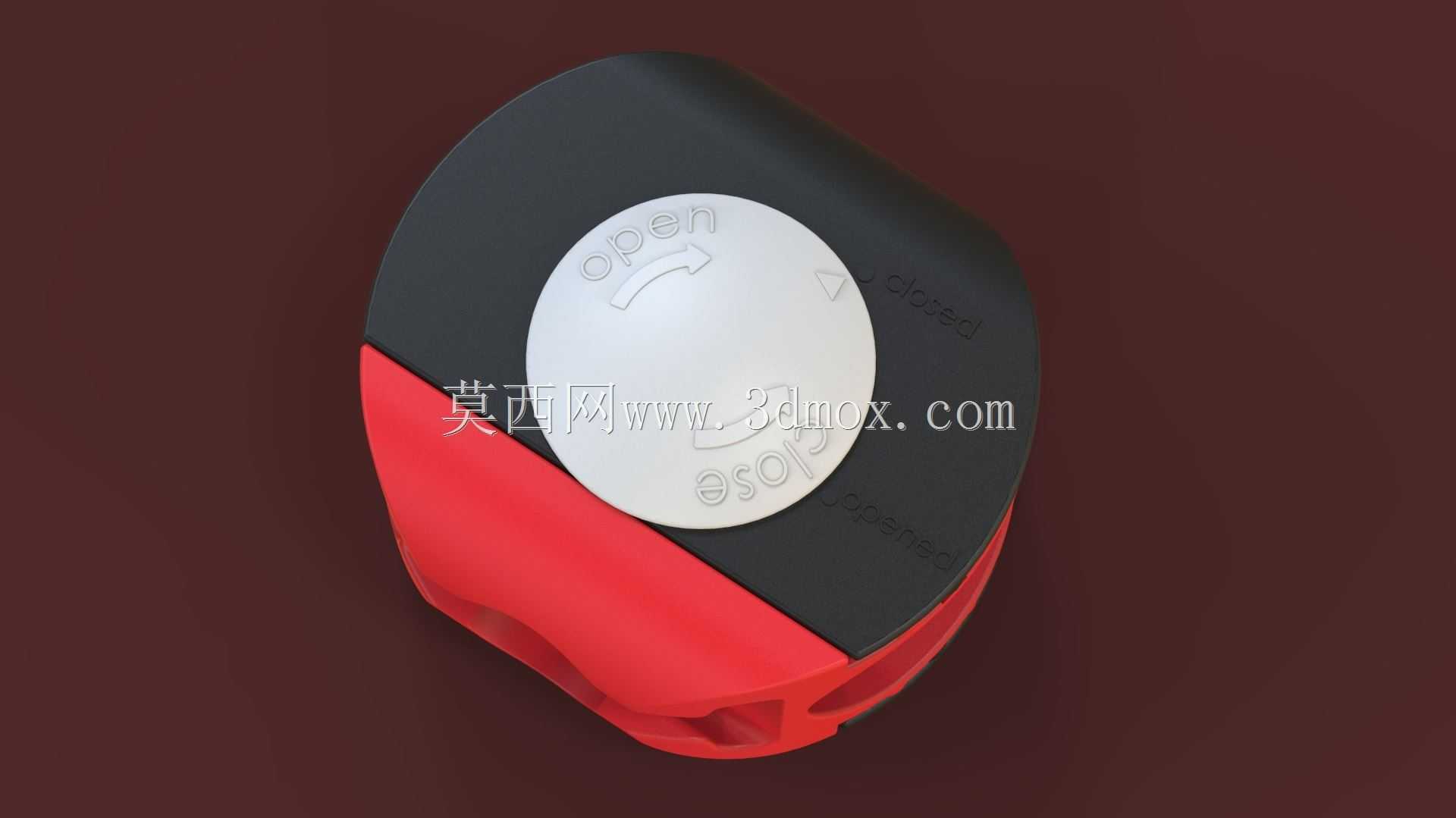

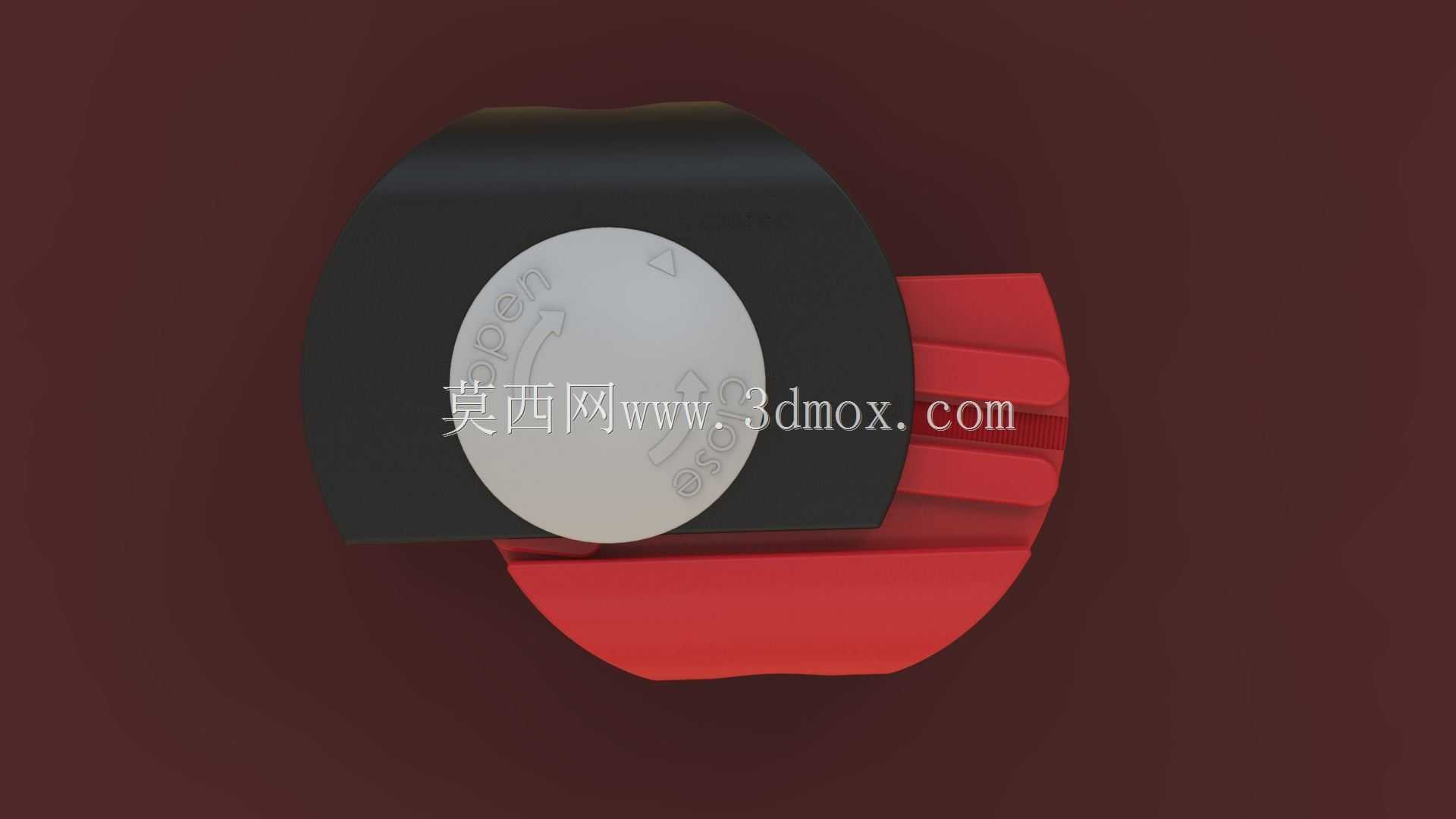

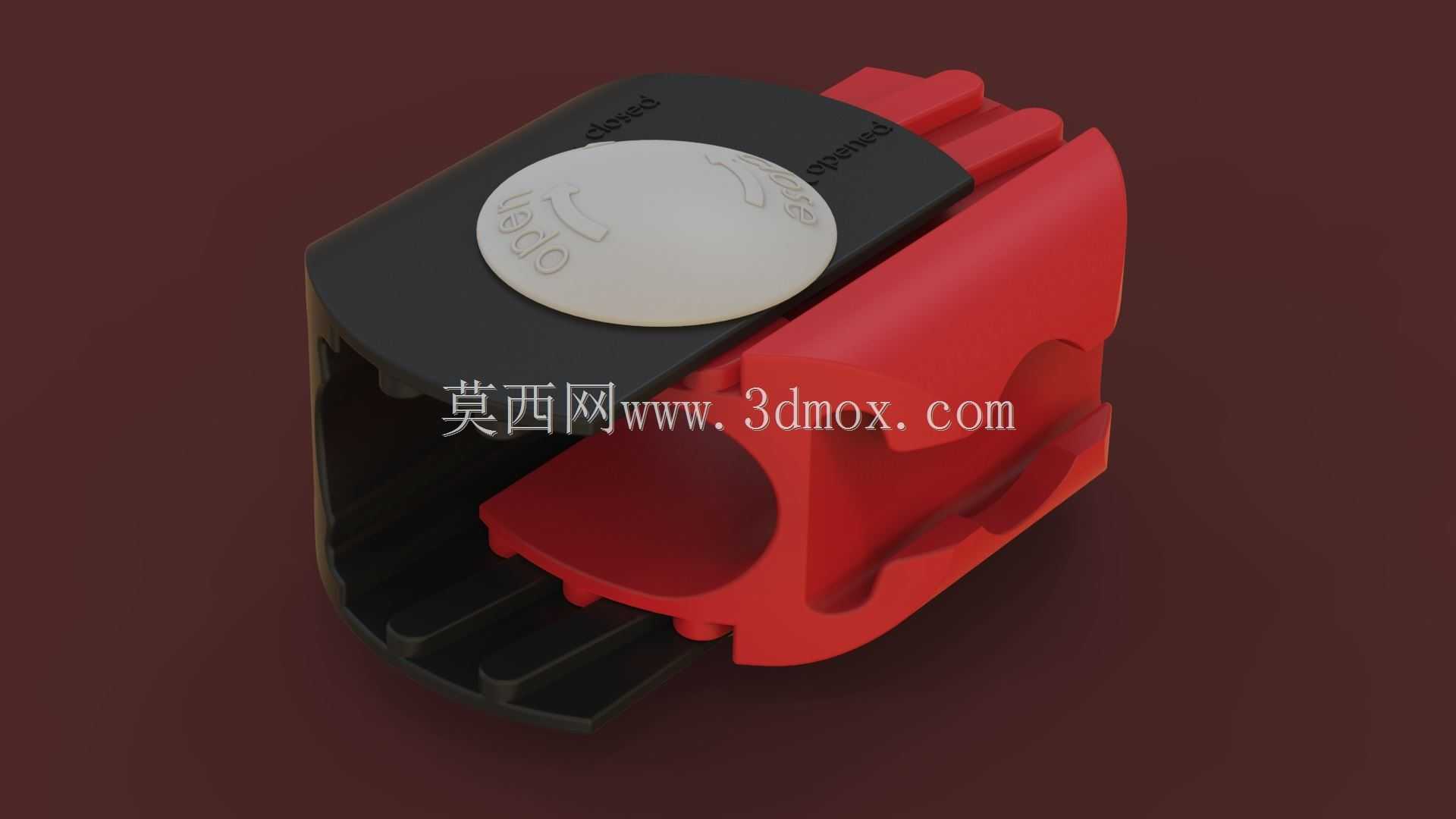

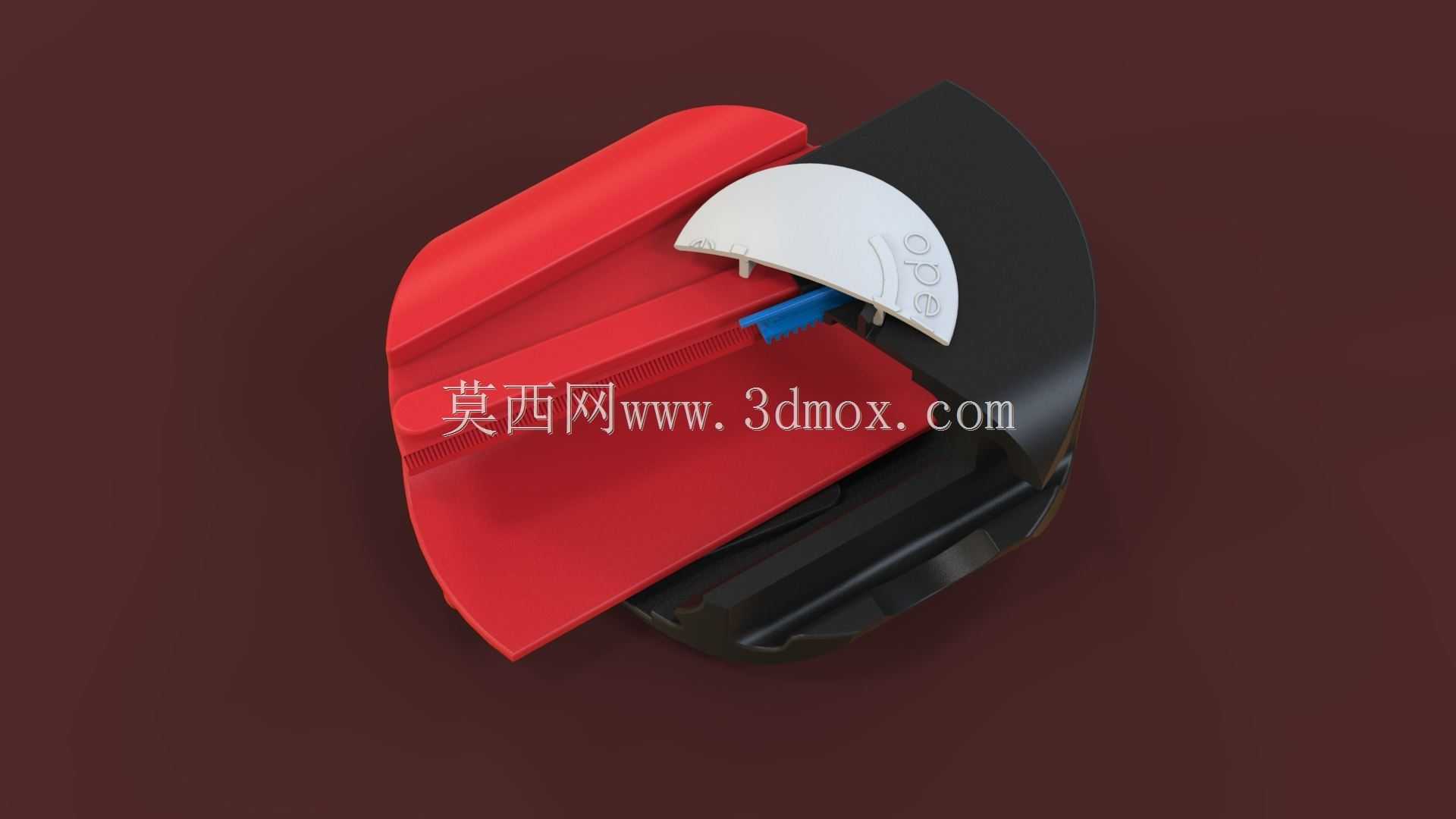

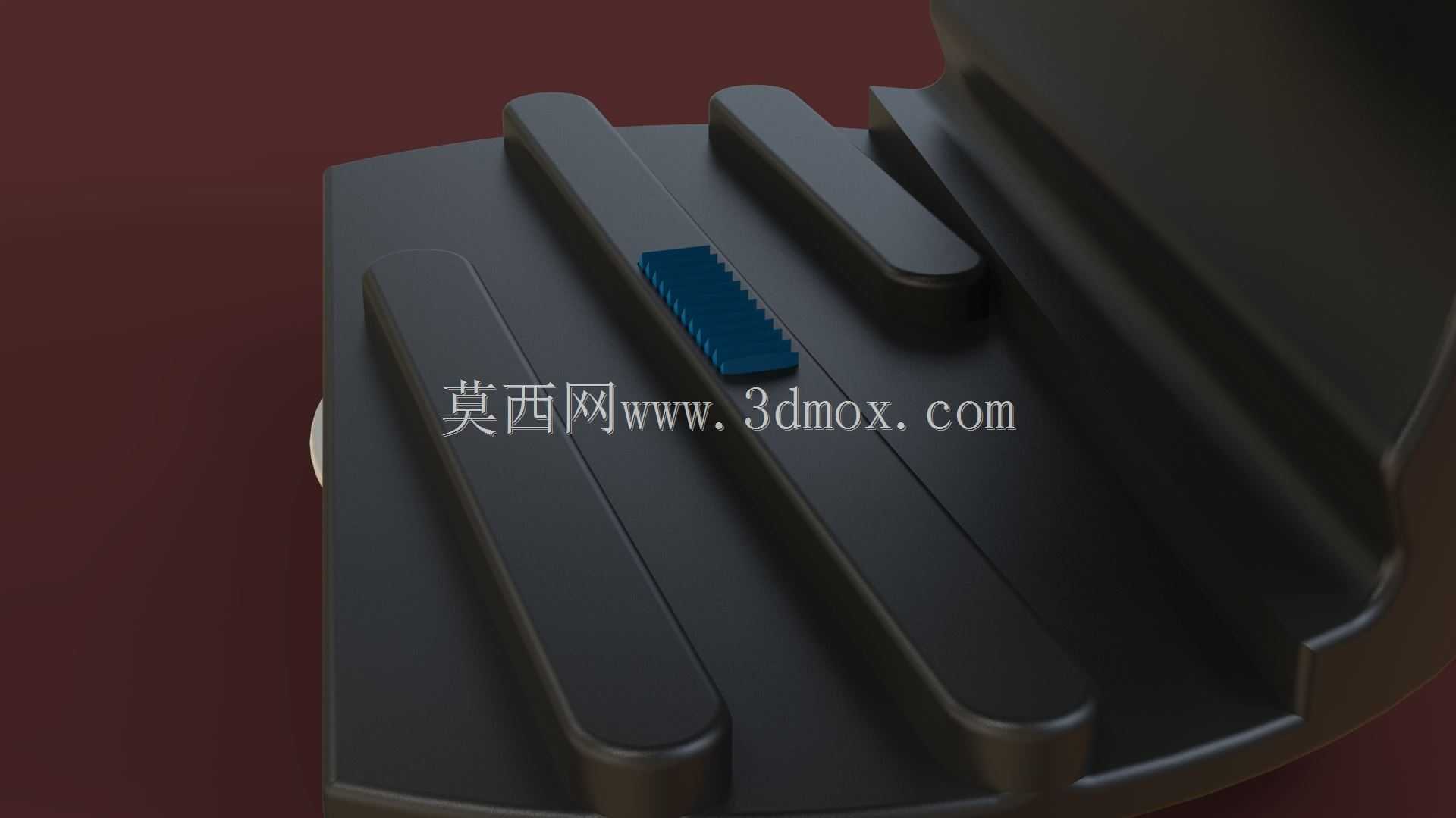

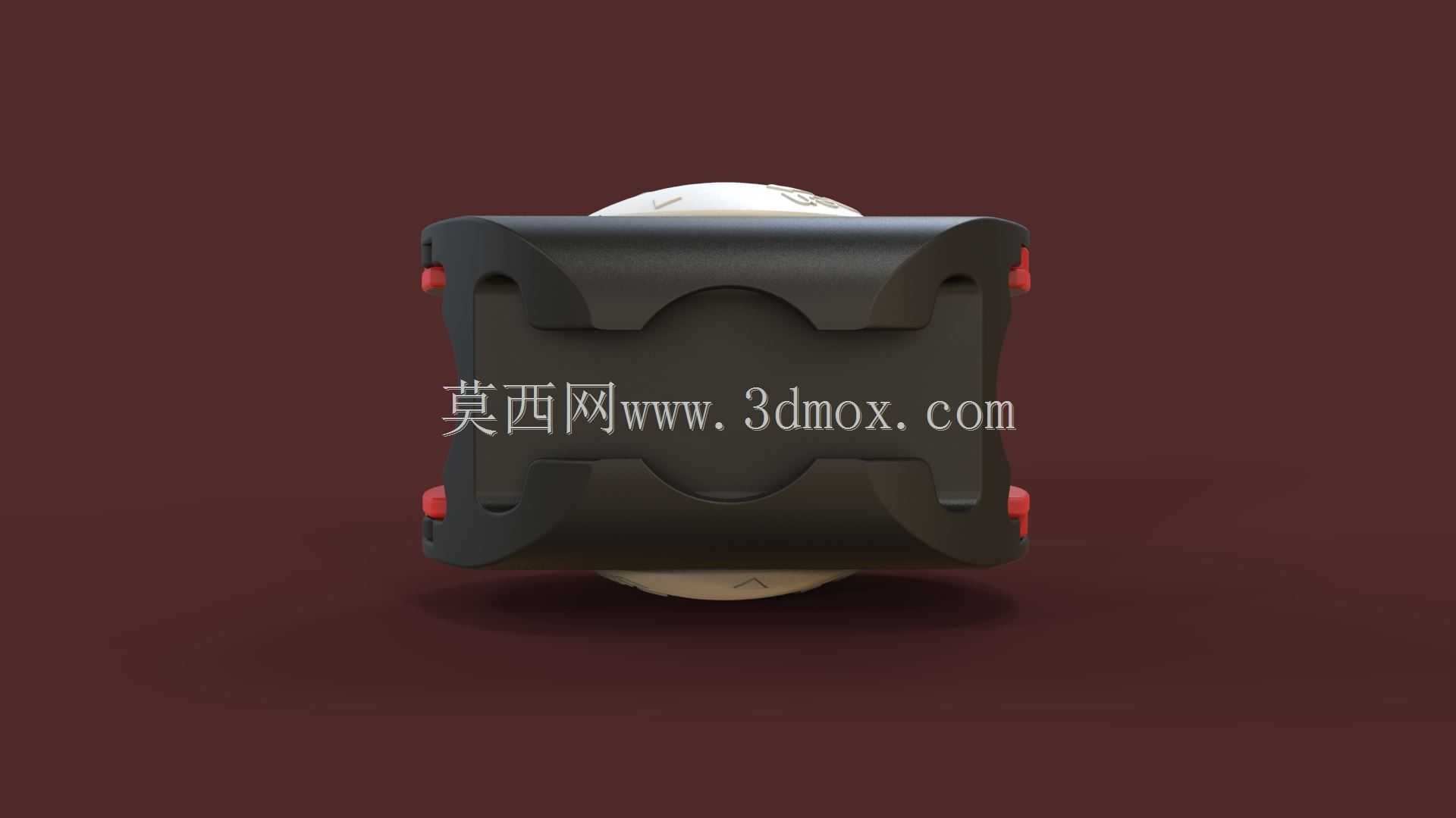

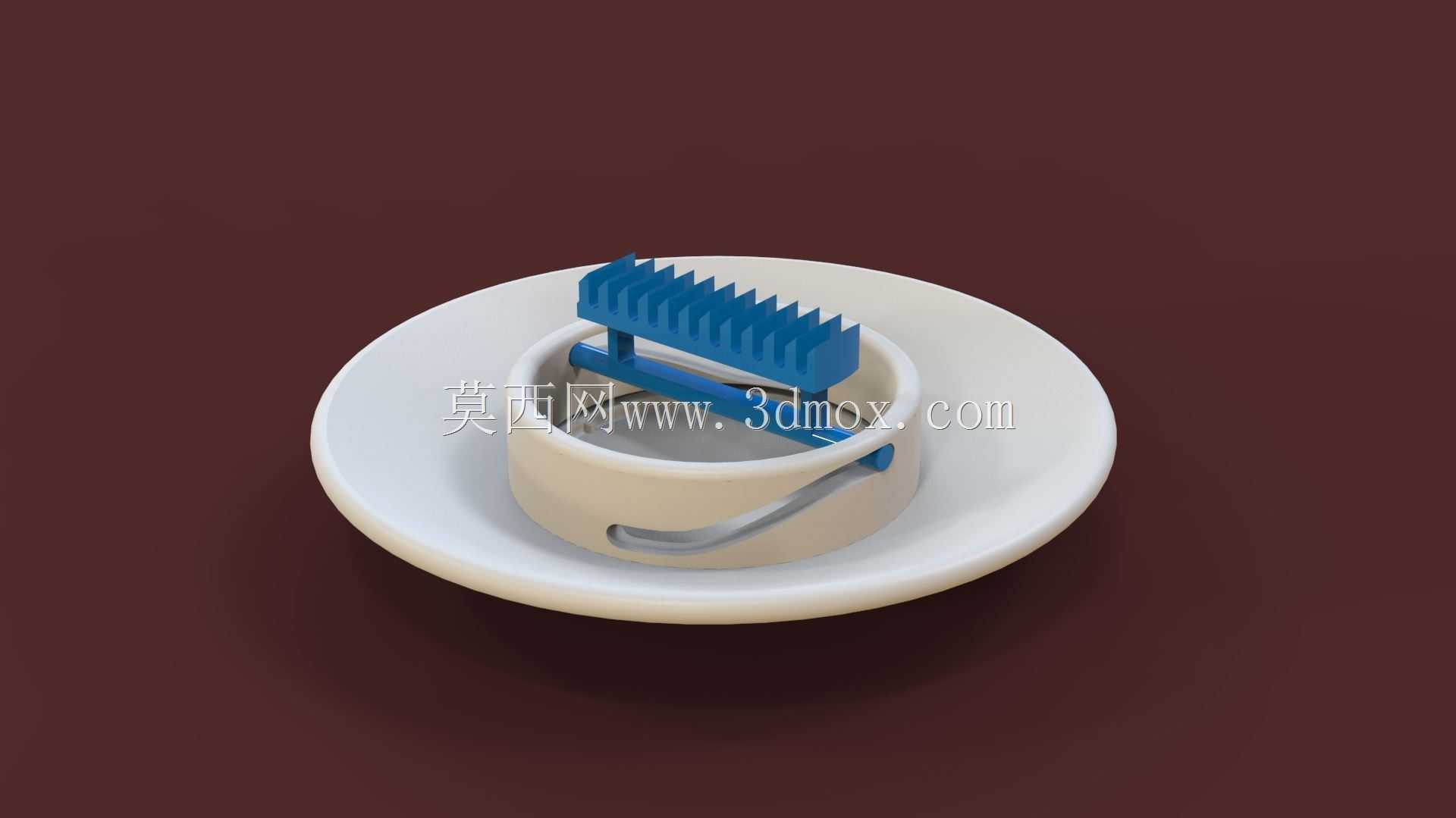

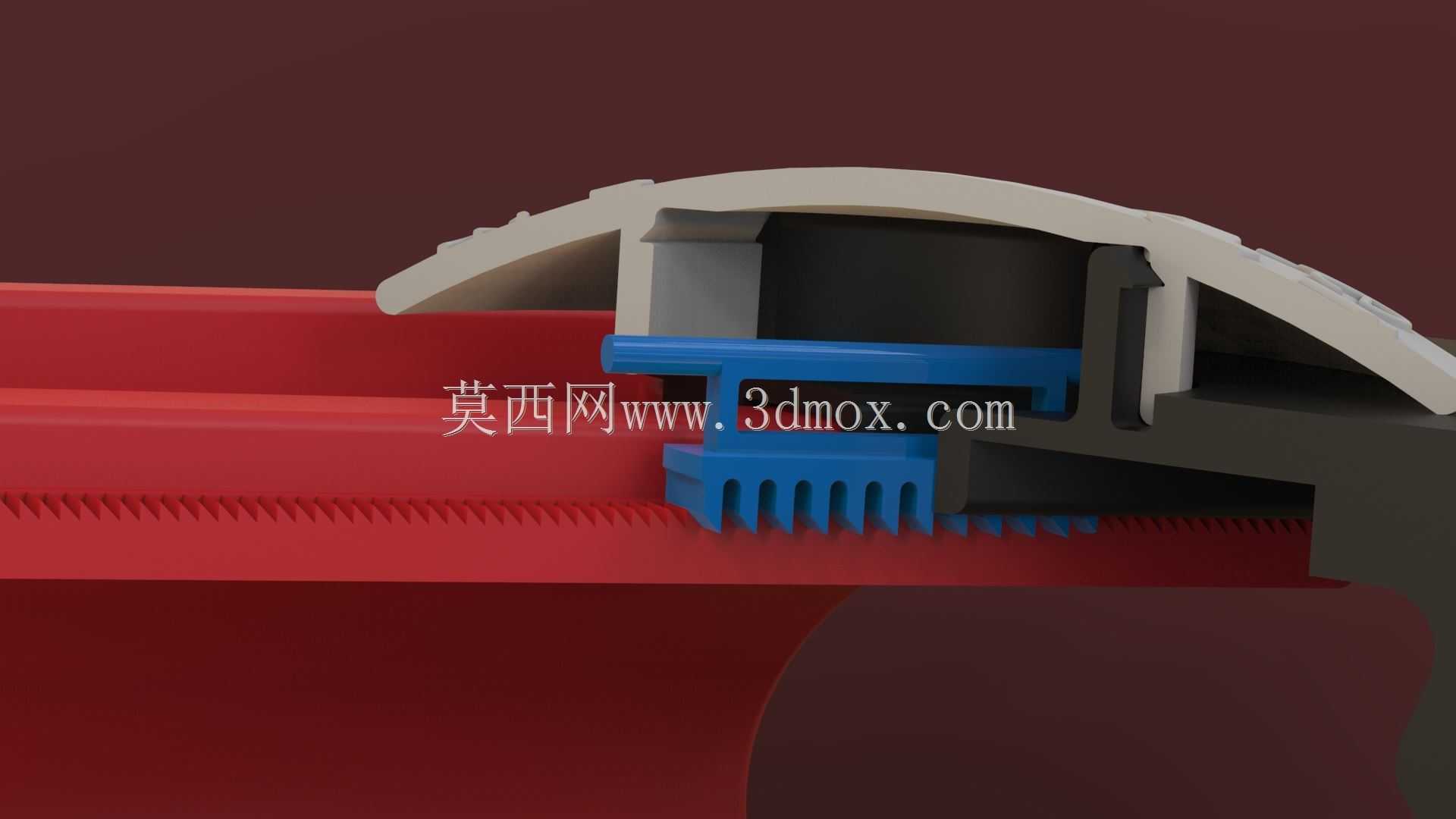

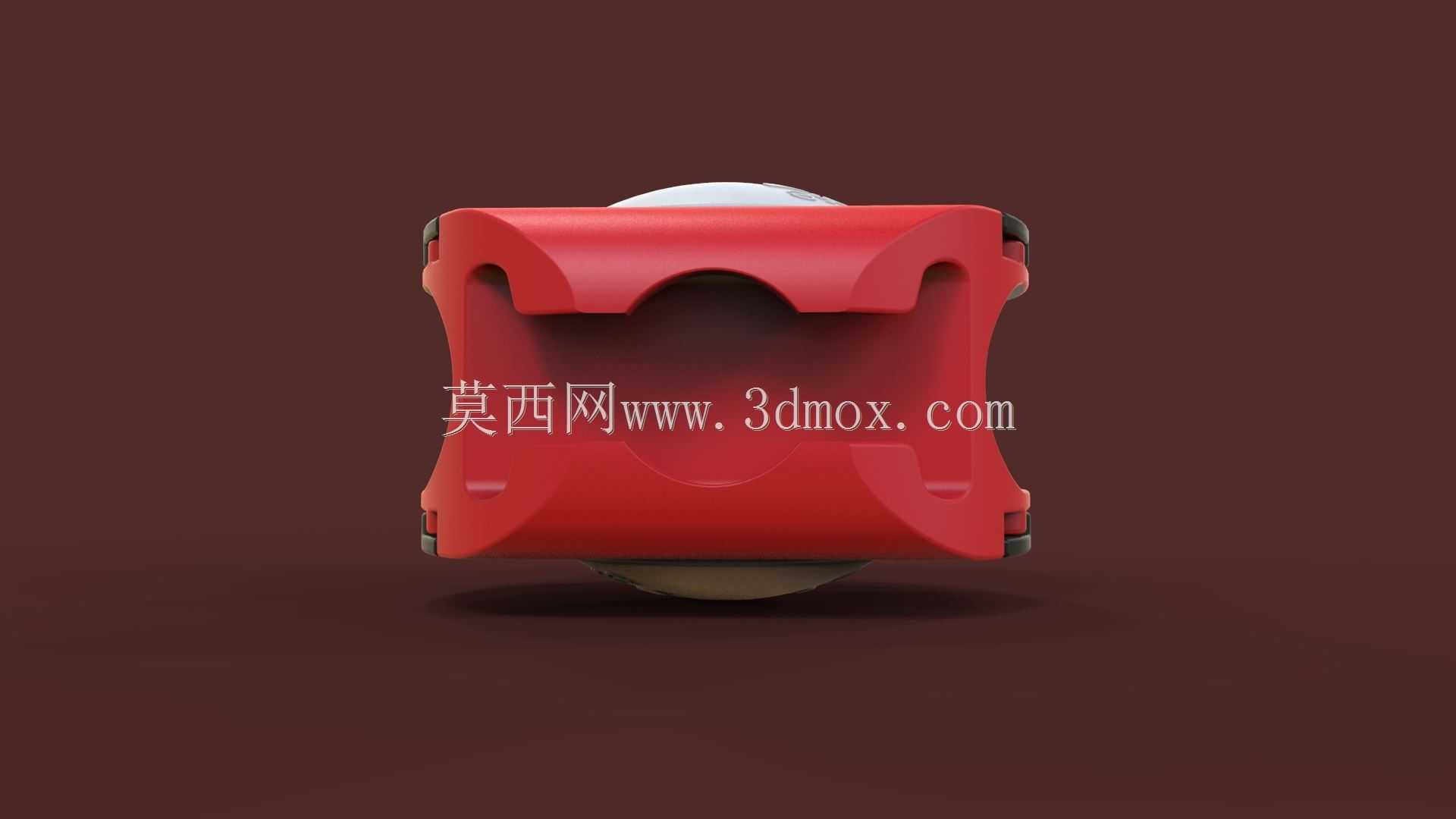

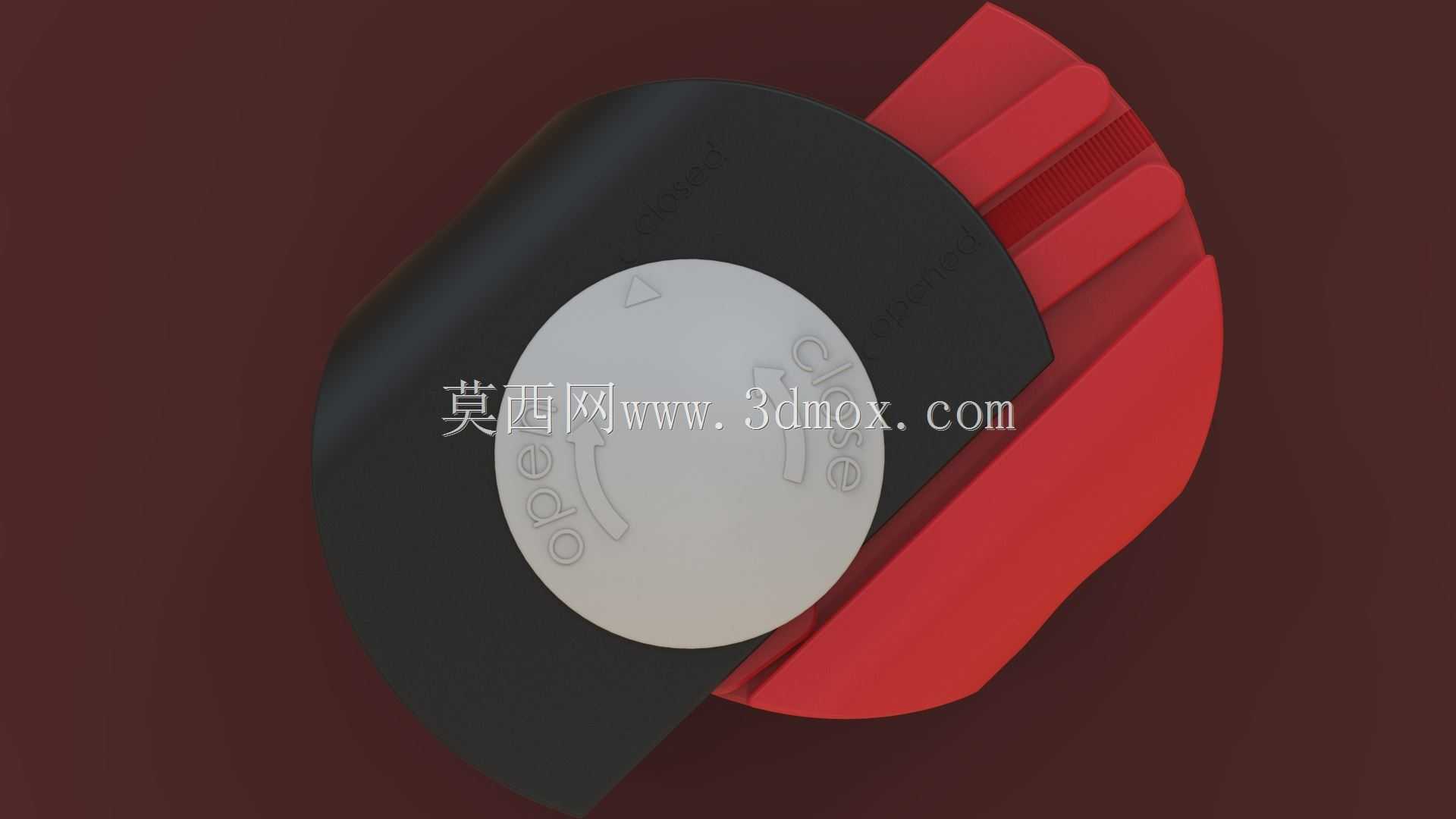

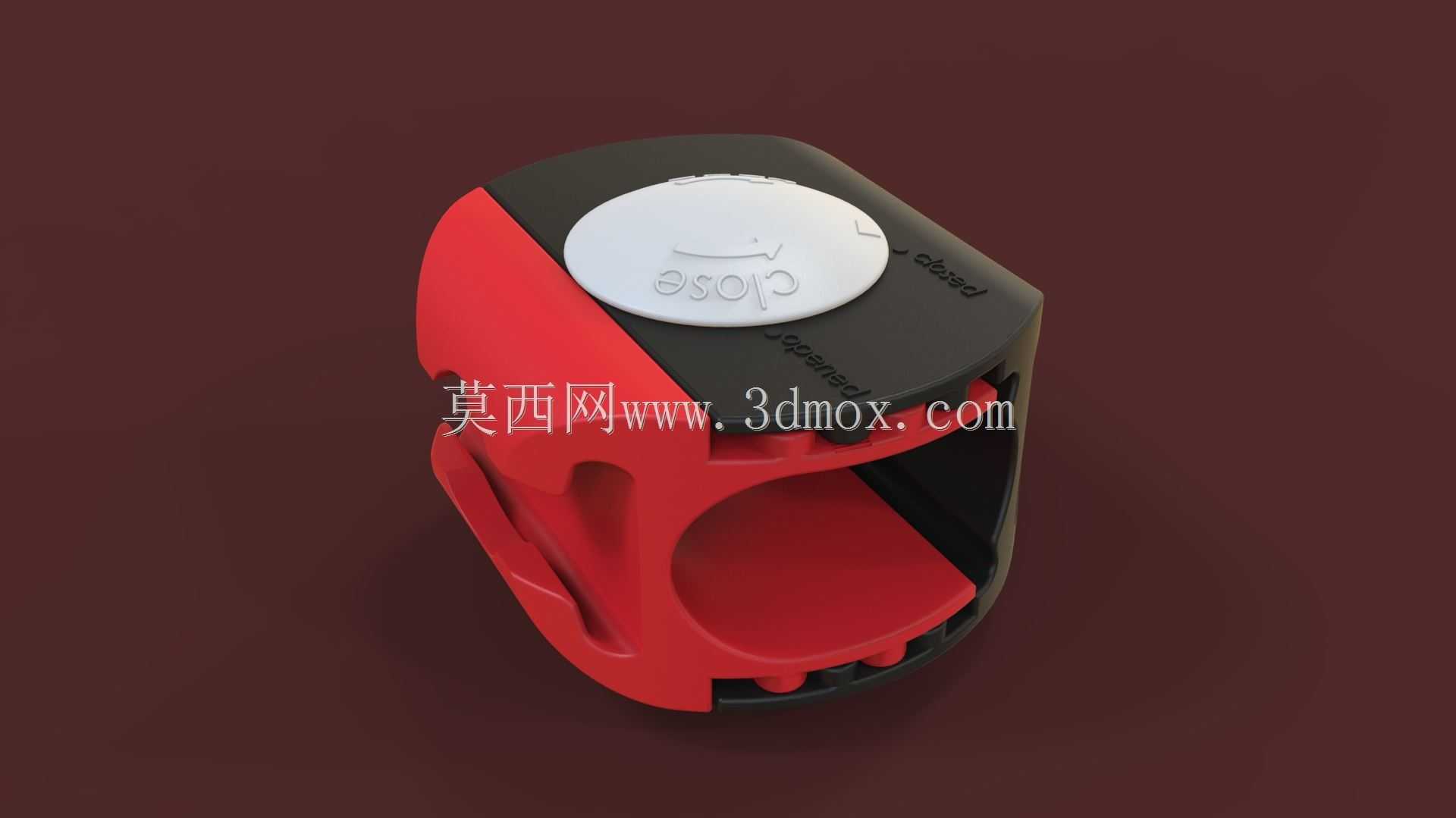

这款扶手夹主要应用于载人航天器舱内环境，作为航天员舱内活动时的辅助握持配套构件，承担扶手段快速接驳、握持受力传导、舱内布局快速调整的核心作用，适配舱内不同作业点位的临时握持需求，无需复杂工具即可完成拆装调整，匹配航天任务中不同阶段的舱内布局变更要求。从功能特性来看，该构件采用分体式拼合夹持结构，红黑两部分为对称式夹体主体，白色弧形压片为受力贴合面，蓝色嵌件为锁止触发部件，夹体内侧预留有与扶手圆管外径匹配的弧形卡槽，卡槽表面做了微纹路防滑处理，避免夹持后出现轴向窜动或周向转动，保证航天员握持施力时的结构稳定性，整体受力路径从握持面传导至夹体主体，再通过夹体与扶手管的静摩擦力分散载荷，可承受单人次侧向倚靠、正向拉拽的常规施力载荷，满足舱内活动的受力要求。设计思路上优先考虑了舱内操作的便捷性，整体无零散小零件，所有活动构件均集成在夹体主体上，航天员佩戴舱内作业手套时也可单手完成锁止与解锁操作，避免微小零件在失重环境下飘散引发安全隐患；外形采用大圆弧过渡处理，无尖锐棱角，防止舱内活动时剐蹭航天服或造成磕碰损伤，外露的白色压片做了哑光处理，避免舱内灯光反射干扰航天员视线。安装边界方面，该夹体适配的扶手管外径为舱内通用标准管径，夹体闭合后整体外轮廓最大宽度不超过120mm，最大厚度不超过70mm，安装后不会超出舱内通道的安全通行边界，夹体开合角度预留了足够的操作余量，即使扶手管表面存在轻微的安装公差或涂层厚度偏差，也可顺利完成夹持锁止，锁止后夹体与扶手管的贴合面间隙控制在0.2mm以内，保证夹持状态下无旷量，不会在受力时出现异响或位移。结构材质选择上，夹体主体采用轻量化高强度工程塑料，在满足结构强度要求的前提下尽可能降低构件自重，减少航天器发射阶段的载荷负担，白色压片部位采用柔性复合材质，提升握持时的触感舒适度，蓝色锁止嵌件采用高辨识度配色，方便航天员快速识别操作点位，即使在舱内光线较弱的区域也可快速定位操作位置。
