轻量化铝合金三角支撑安装支架结构

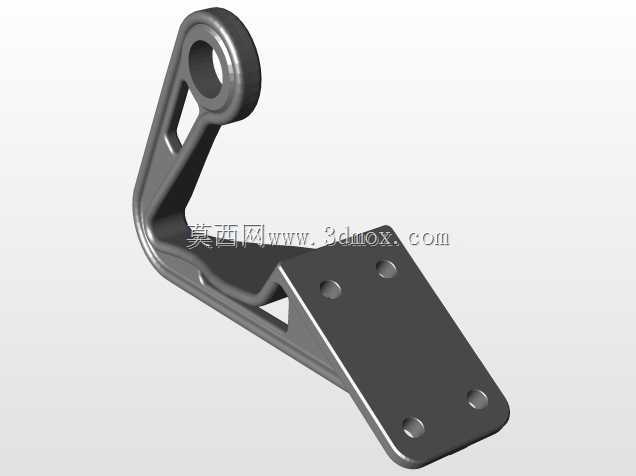

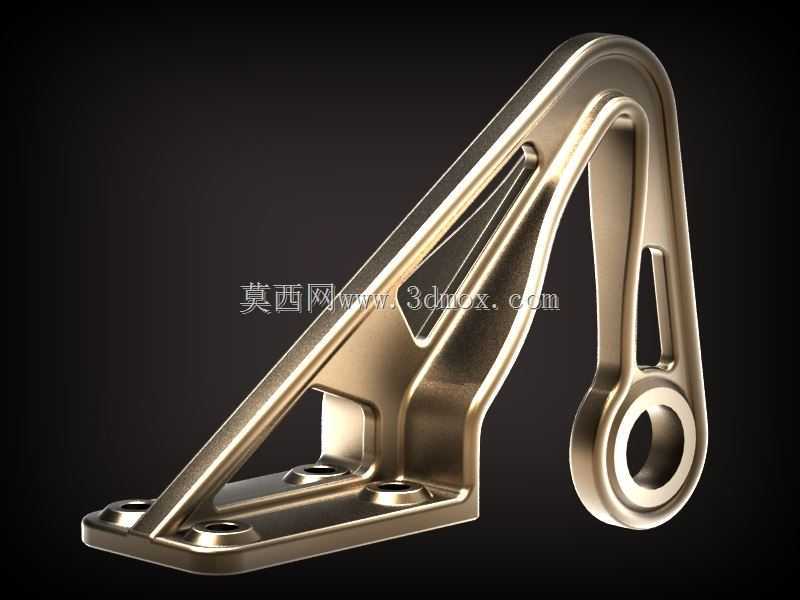

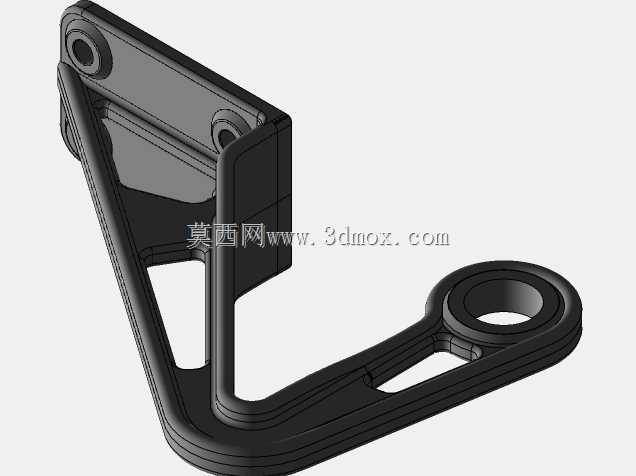

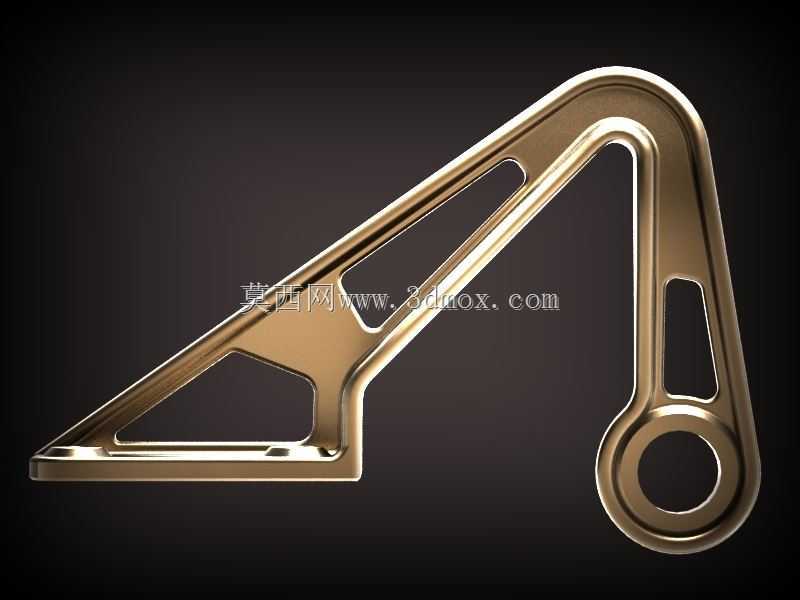

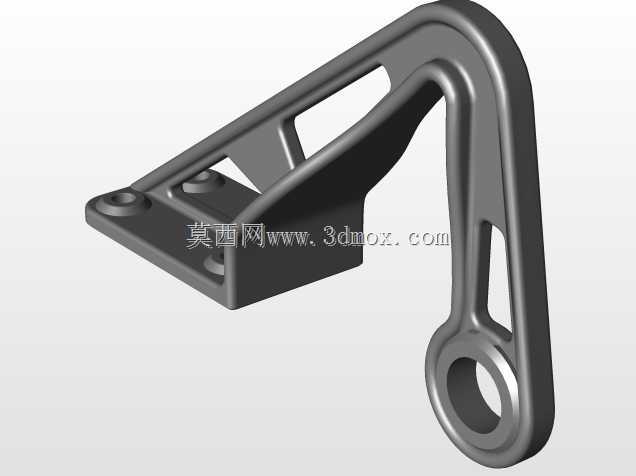

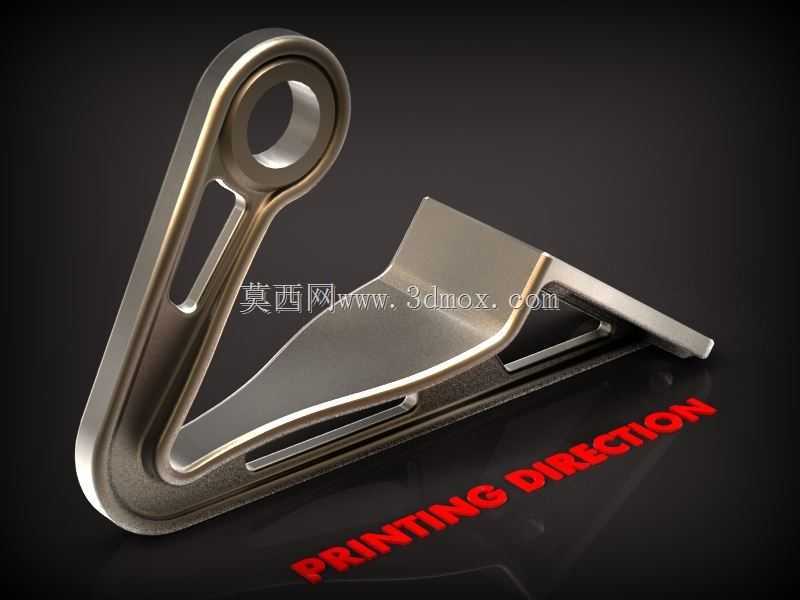

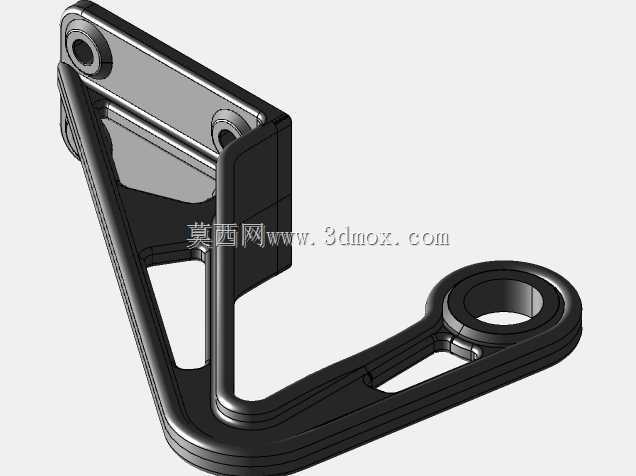

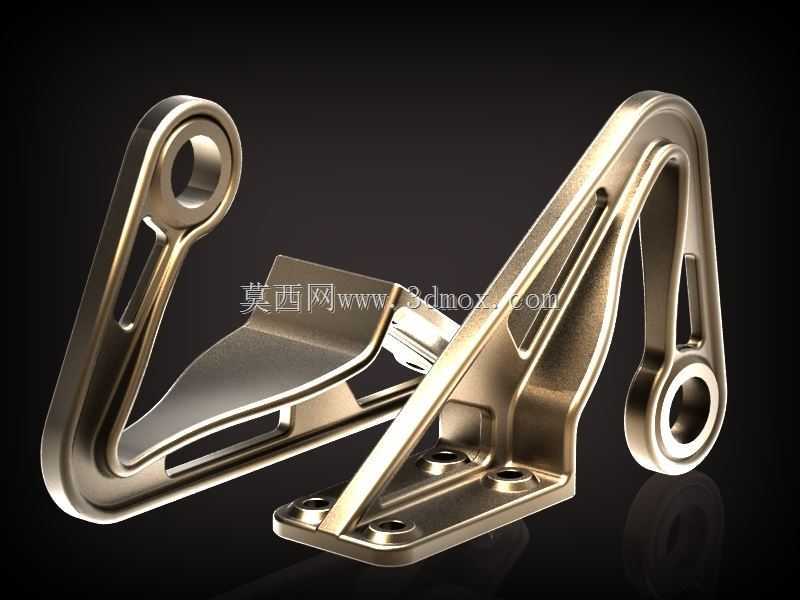

这款铝合金三角支撑支架，日常多应用在轻型设备侧装固定、工装夹具辅助支撑、小型机电设备壁挂安装场景中，核心作用是承担垂直方向的静载荷，同时抵消设备运行产生的侧向倾覆力矩，避免安装基面受交变应力出现连接松动。从结构设计逻辑来看，整体采用三角稳定构型，主承力臂采用变截面流线型过渡，没有出现直角应力集中的薄弱区域，在保证整体刚性的前提下，通过臂身开设的长条形减重槽切除非承力区域的冗余材料，相比等截面实心支架减重幅度接近四成，适配对安装件自重有严格要求的航空内饰、轻型自动化设备工位场景。底部安装基面设置四个沉头安装孔，孔位间距遵循通用五金安装的模数设计，可直接适配市面常规规格的内六角螺栓，安装时沉头结构可将螺栓头完全埋入基面内，不会出现凸起干涉相邻部件安装的问题。两端的铰接孔位做了加厚翻边处理，孔壁预留了衬套安装余量，长期铰接转动工况下可更换耐磨衬套延长整体使用寿命，无需整体更换支架。设计过程中优先考虑了安装边界的适配性，支架整体外轮廓没有超出安装基面的投影范围，侧装时不会额外占用设备周边的操作空间，臂身的倾斜角度经过受力仿真校核，当承受额定垂直载荷时，安装孔位的最大应力远低于铝合金材料的屈服强度，同时侧向抗扭性能可覆盖常规小型设备运行时的振动载荷，无需额外加装辅助支撑构件。铰接端的孔位同轴度公差控制在行业通用的安装精度范围内，与配套销轴装配时不会出现卡滞、偏磨的问题，表面做了阳极氧化处理，在常规工业环境下具备基础的防锈耐蚀能力，无需额外做表面防护处理即可直接投入使用。
