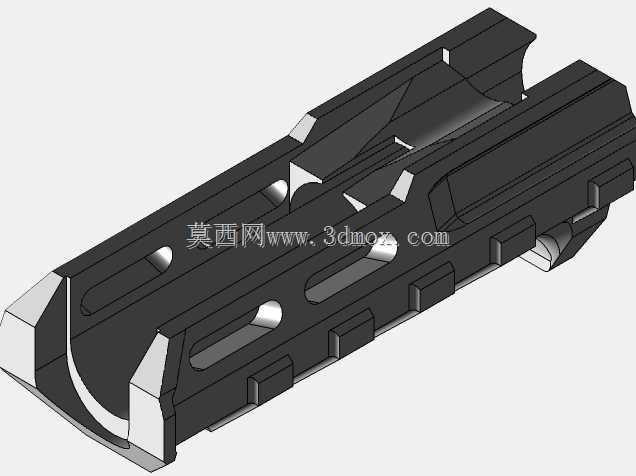

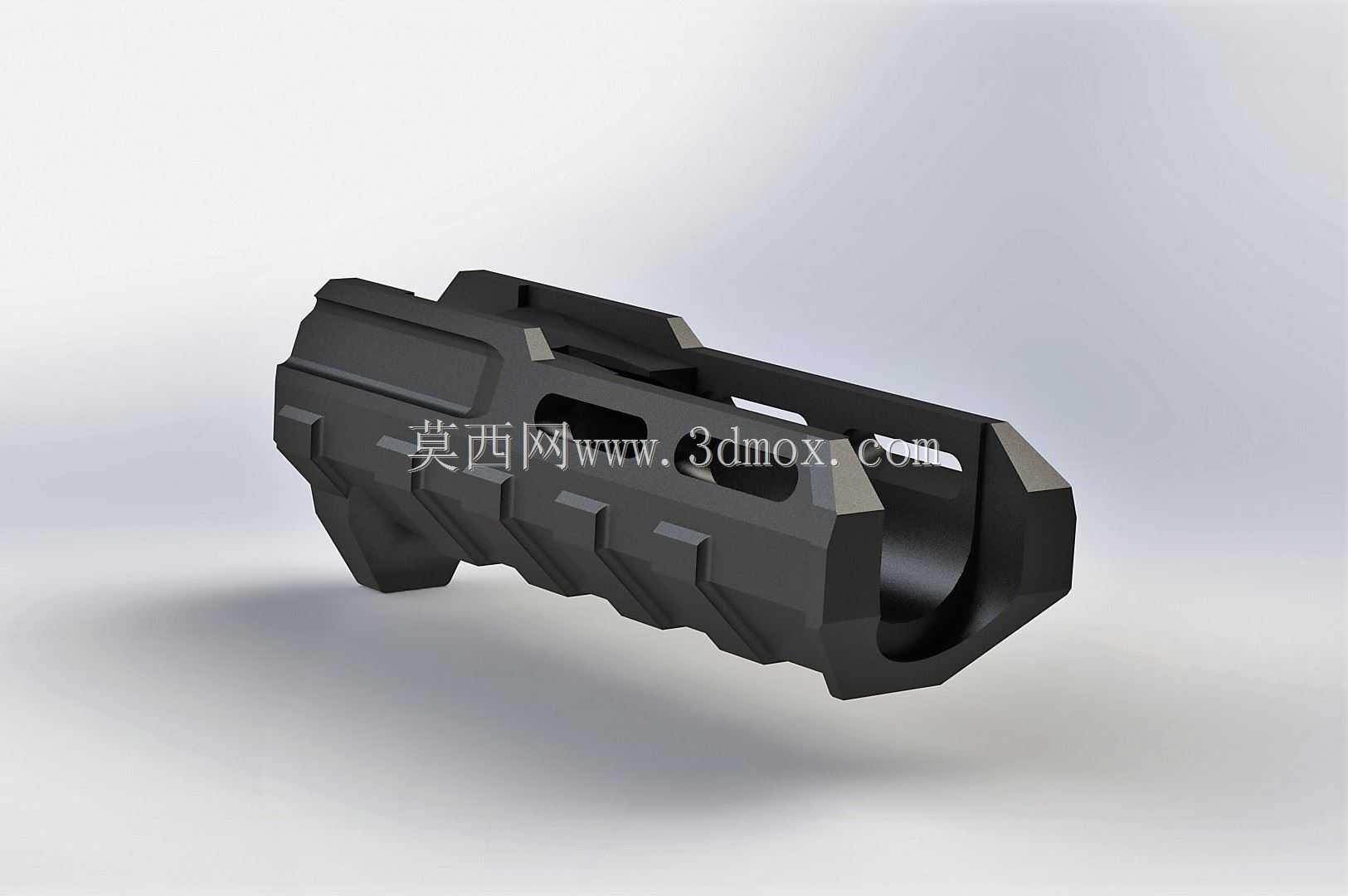

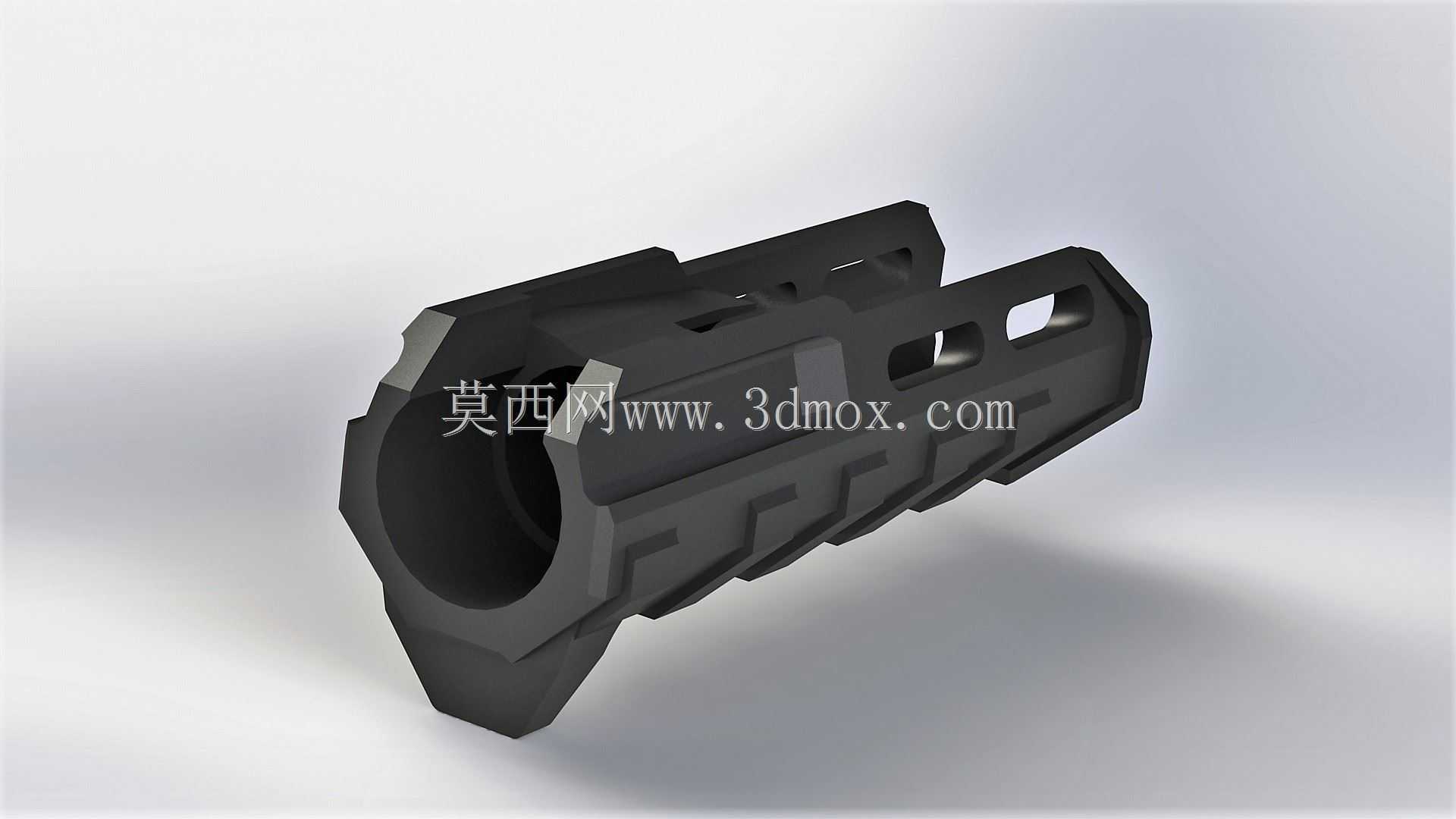

M870霰弹枪人体工学战术护木结构设计

该护木作为霰弹枪的前端握持部件，核心作用是为使用者提供稳定的握持支撑，同时承担前端附件拓展、枪管隔热防护的功能，在民用射击运动、战术训练场景中应用广泛，适配标准规格的M870唧筒式霰弹枪，无需对枪身主体做破坏性改装即可完成装配。从结构设计逻辑来看，整体采用多段式棱角造型，并非单纯追求外观视觉效果，每一处凹凸结构都对应握持时的手指贴合位，虎口位置做了内收圆弧处理，连续据枪时能有效降低手腕部的受力负荷，护木外侧的纵向防滑棱深度控制在1.2mm，既保证戴战术手套操作时的摩擦力足够，又不会因为棱边过于尖锐硌伤手掌。护木内部为中空贯通结构，内径尺寸匹配M870标准枪管与管式弹仓的外径，预留了0.3mm的装配间隙，避免往复推拉护木完成供弹动作时出现卡滞，内壁靠近前后端的位置设计有定位凸台，与枪身导轨配合时能限制护木的周向转动，保证推拉动作的直线度。护木侧面与下方预留了附件安装接口位，可兼容战术手电、激光指示器、前握把等常用战术配件，接口位置经过受力校核，在护木承受推拉冲击力时不会出现接口变形的问题。护木前端做了斜切收口处理，避免据枪时护木前端边缘勾挂衣物或者装具，后端的衔接面做了贴合机匣轮廓的仿形设计，护木推到最前端供弹位时，与机匣端面的缝隙控制在0.5mm以内，既不会出现运动干涉，也能避免杂物从缝隙进入枪身内部。材质适配方面，该结构可采用增强尼龙注塑成型或者铝合金CNC加工两种工艺实现，不同工艺对应的壁厚做了差异化设计，注塑版本壁厚均匀控制在2.5mm，保证成型时不会出现缩痕，铝合金版本壁厚可缩减至1.8mm，在保证结构强度的前提下降低整体重量。护木表面的镂空槽并非装饰结构，一方面能减轻护木自身重量，另一方面可在连续射击时加快枪管周围的空气流通，提升散热效率，避免护木温度快速升高影响握持体验，镂空槽的边缘都做了R0.8的圆角处理，避免清洁维护时划伤手部。从安装边界来看，护木总长度适配标准长度的M870弹仓，不需要截短弹仓或者加装延长件即可直接安装，护木的往复行程与原厂部件完全一致，不会影响供弹机构的正常动作，装配时只需要替换原厂护木，不需要更换其他配套零件，互换性较强。
