蒸汽朋克风格飞马造型齿轮传动摆件

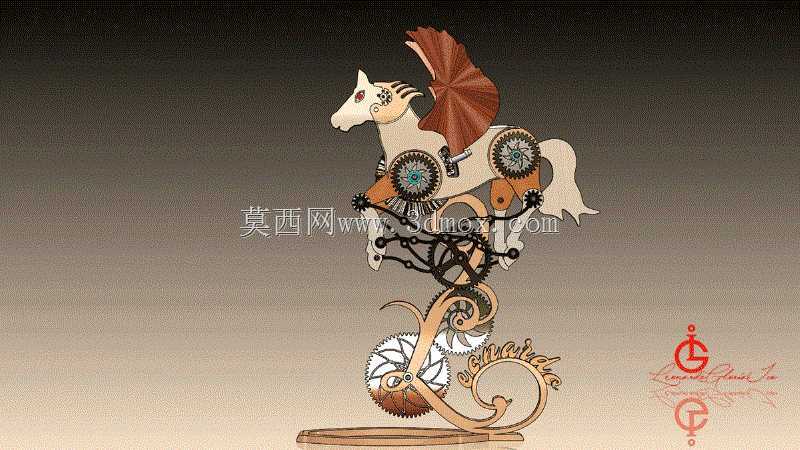

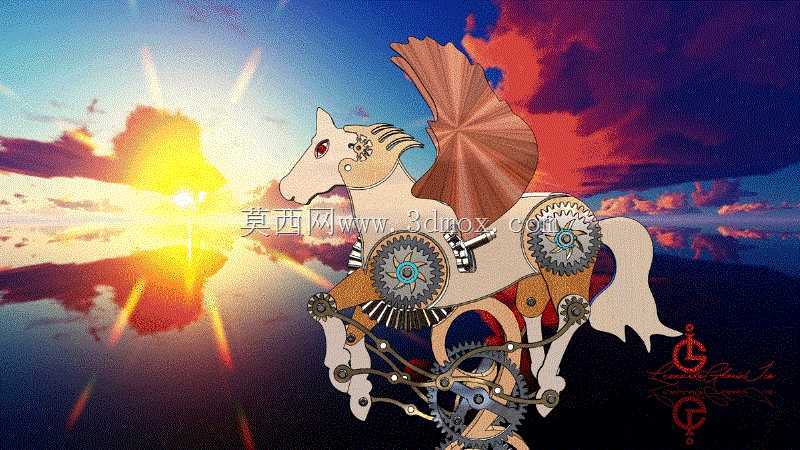

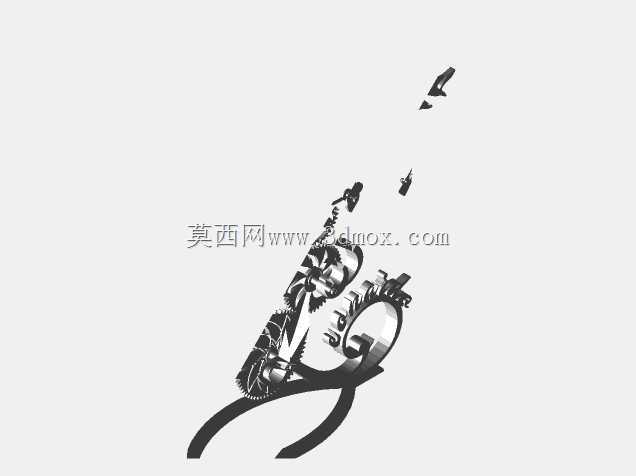

这款飞马造型的齿轮传动结构，最初的设计切入点是将古典神话意象与精密机械传动逻辑做融合，落地场景偏向文创展示装置、机械主题展陈摆件，也可作为机械原理教学的具象演示载体，帮助初学者直观理解多级齿轮啮合的动力传递路径。从结构设计逻辑来看，整体以飞马的躯体作为上部承载框架，胸腔位置布置两组同轴双联齿轮作为动力输入的一级减速单元，翼根位置的齿轮与躯体主齿轮做啮合传动，模拟翅膀扇动的联动动作，腿部的连杆齿轮组承接一级减速的输出扭矩，将旋转运动转化为腿部小幅抬升的往复动作，下部支撑结构采用涡卷形装饰支架，内部藏置末端输出齿轮与配重飞轮，保证整套机构运转时的动平衡，避免上部飞马结构运转时出现重心偏移晃动的问题。安装边界方面，整套结构的支撑底座采用平面接触设计，不需要额外做预埋固定，放置在水平硬质台面上即可稳定运行，上部飞马结构的最大外伸轮廓距离底座中心的水平距离控制在120mm以内，运转时的最大摆动幅度不超过15mm，不会出现运动干涉。设计过程中特意调整了各级齿轮的传动比，将输入转速控制在每分钟60转时，飞马翅膀的扇动频率与腿部动作频率匹配真实生物的运动节奏，不会出现动作过快的违和感，齿轮齿形全部采用标准渐开线齿形，加工时可直接选用通用模数的铣刀加工，不需要定制特殊刀具，降低后续实物打样的加工成本。支撑部分的涡卷结构并非单纯装饰，其曲线走向完全贴合内部传动链的布置路径，将末端传动的齿轮轴固定在涡卷结构的加强筋位置，既保证了外观的艺术完整性，又避免了额外增加支撑构件破坏整体造型的流畅感。所有转动副的位置都预留了标准轴承的安装位，长期运转时可有效降低轴孔磨损，整套结构没有采用复杂的电控元件，纯机械传动的结构形式也适配手工上弦或者低速电机驱动的两种动力输入方式，在文创展陈场景中可搭配透明防尘罩做长期展示，在教学场景中可直接拆解演示多级齿轮传动的减速、运动形式转换逻辑，帮助学习者快速理解传动链的布置思路。
