镂空多孔立方结构创意造型设计

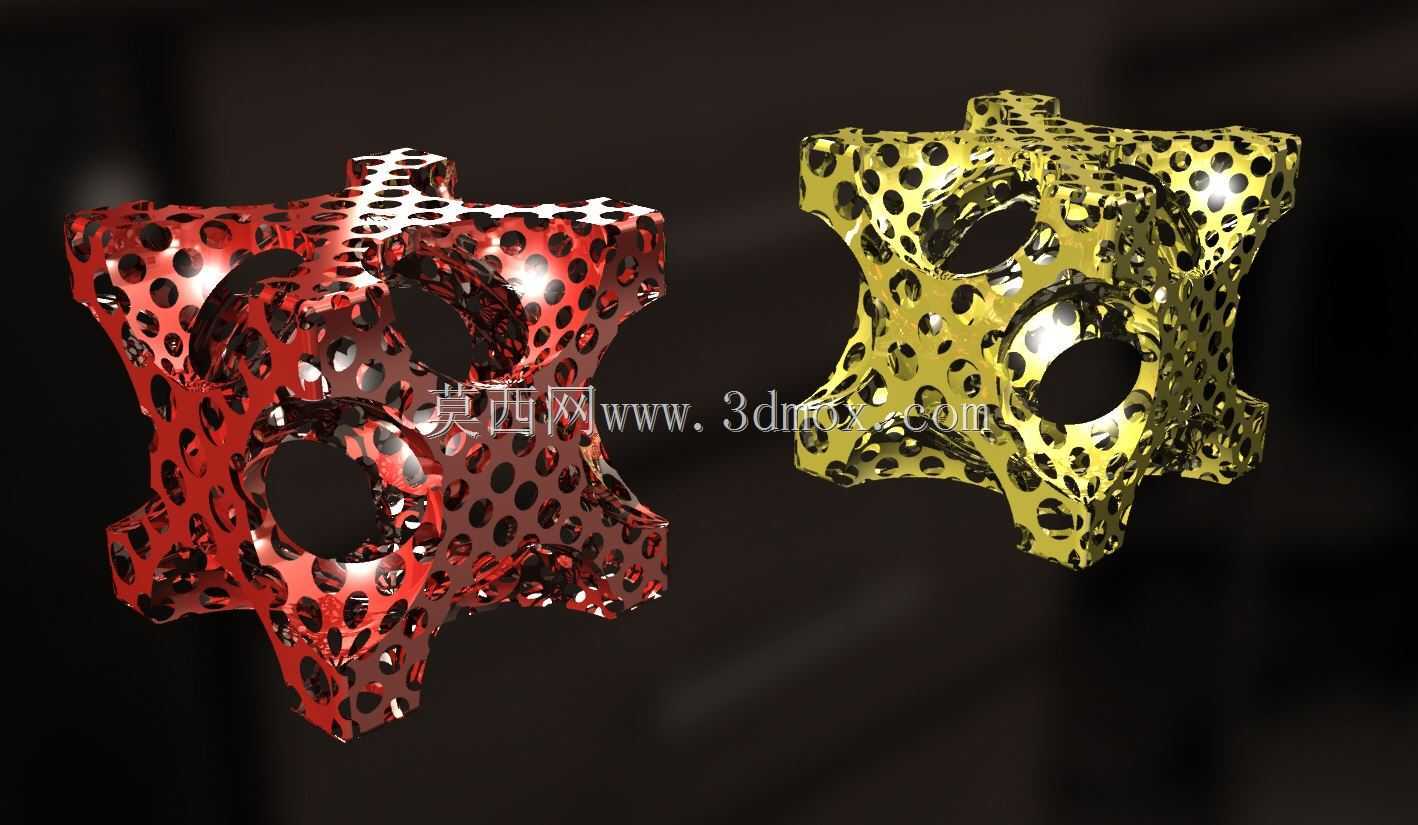

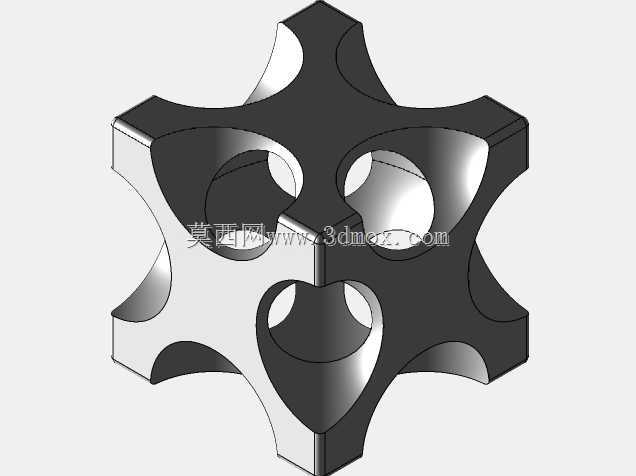

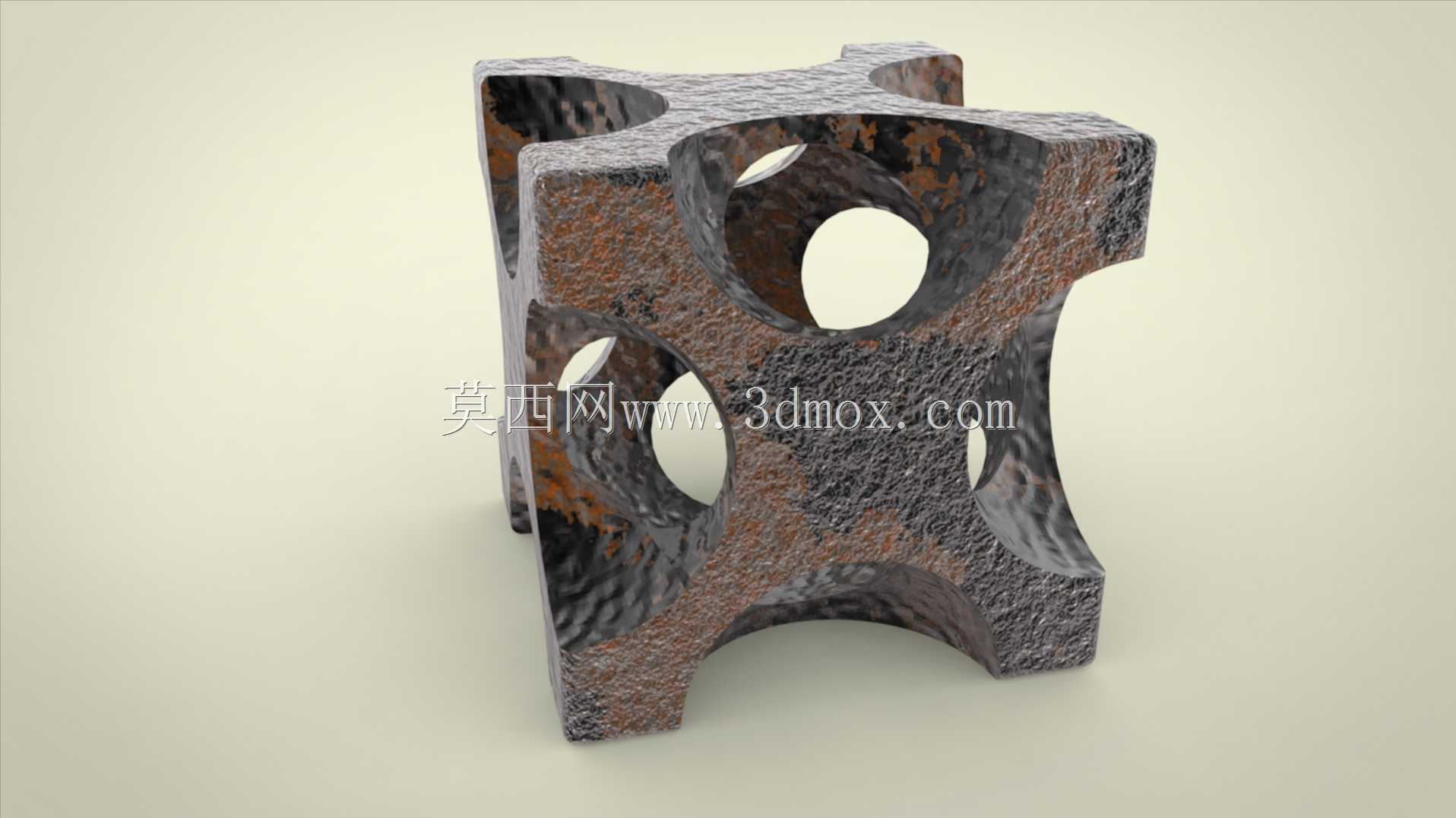

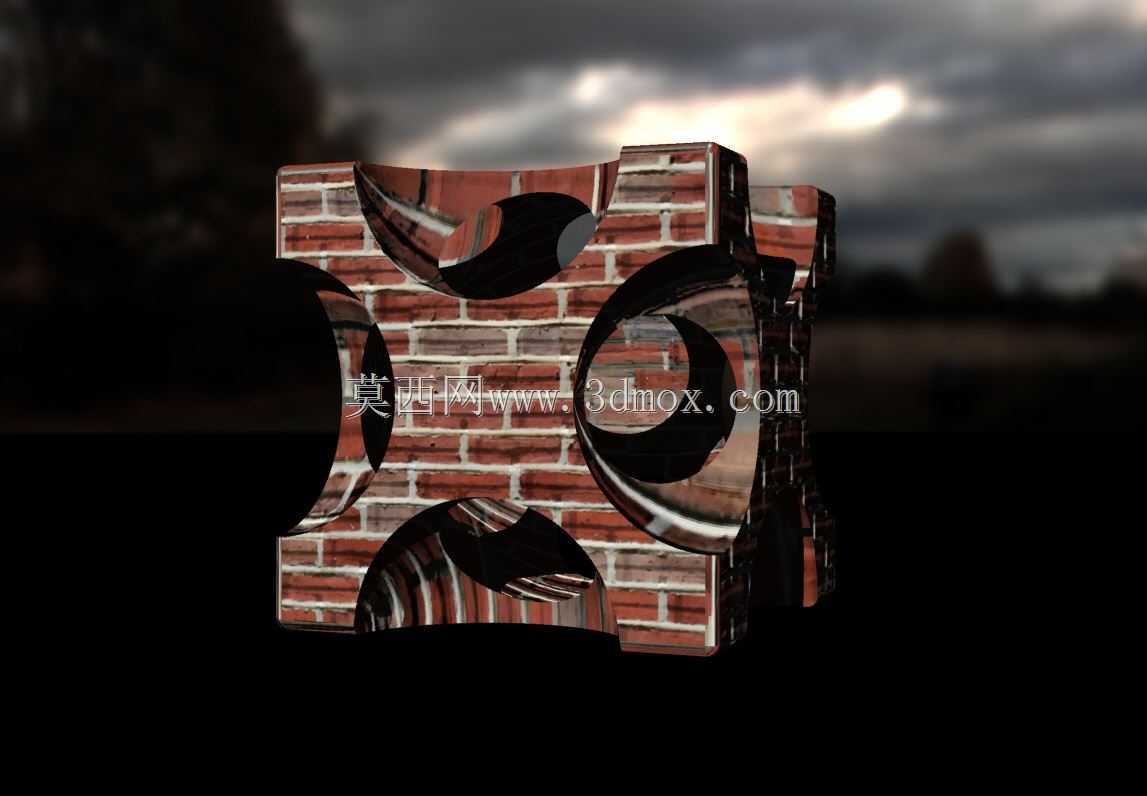

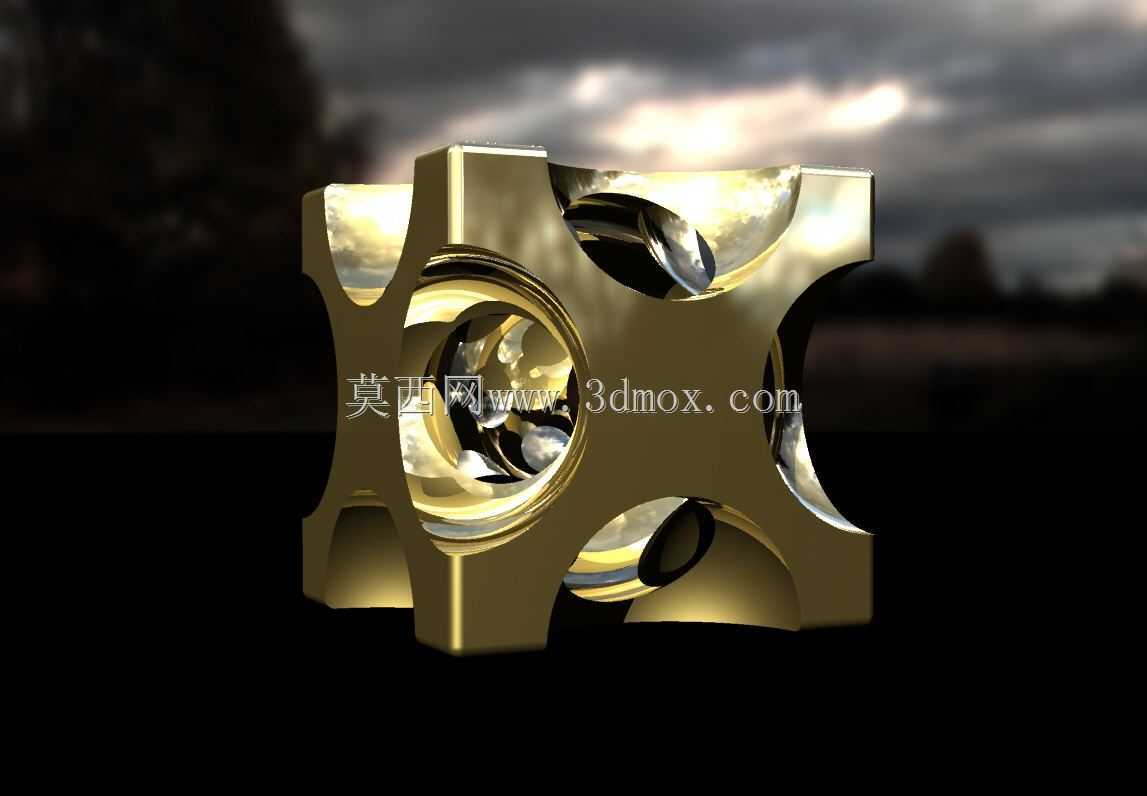

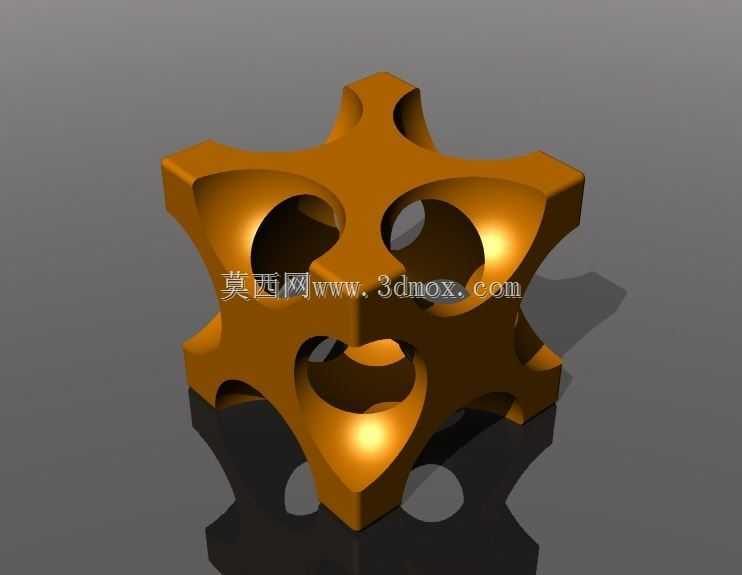

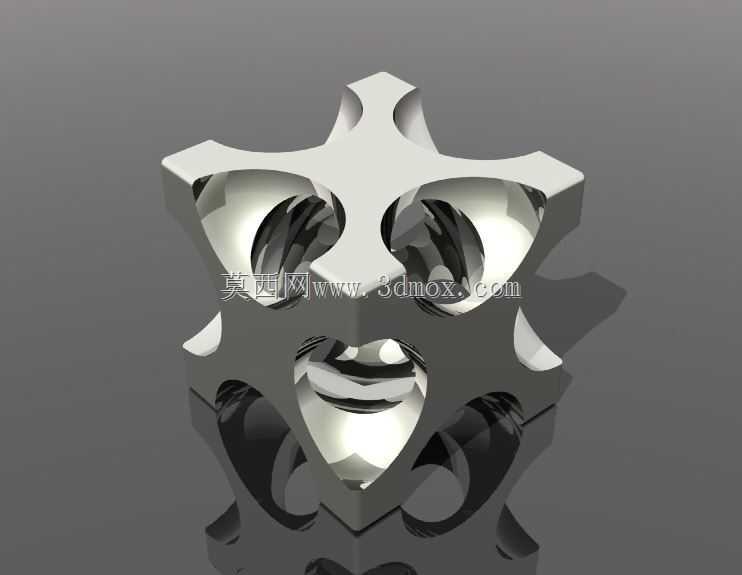

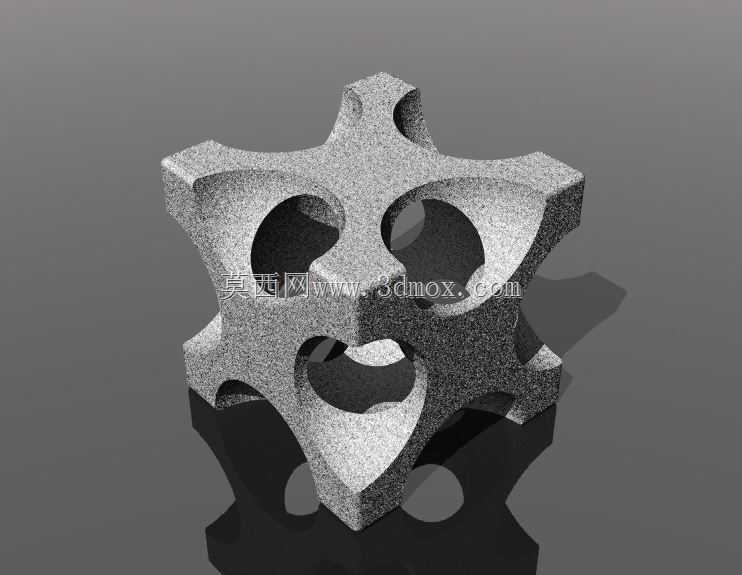

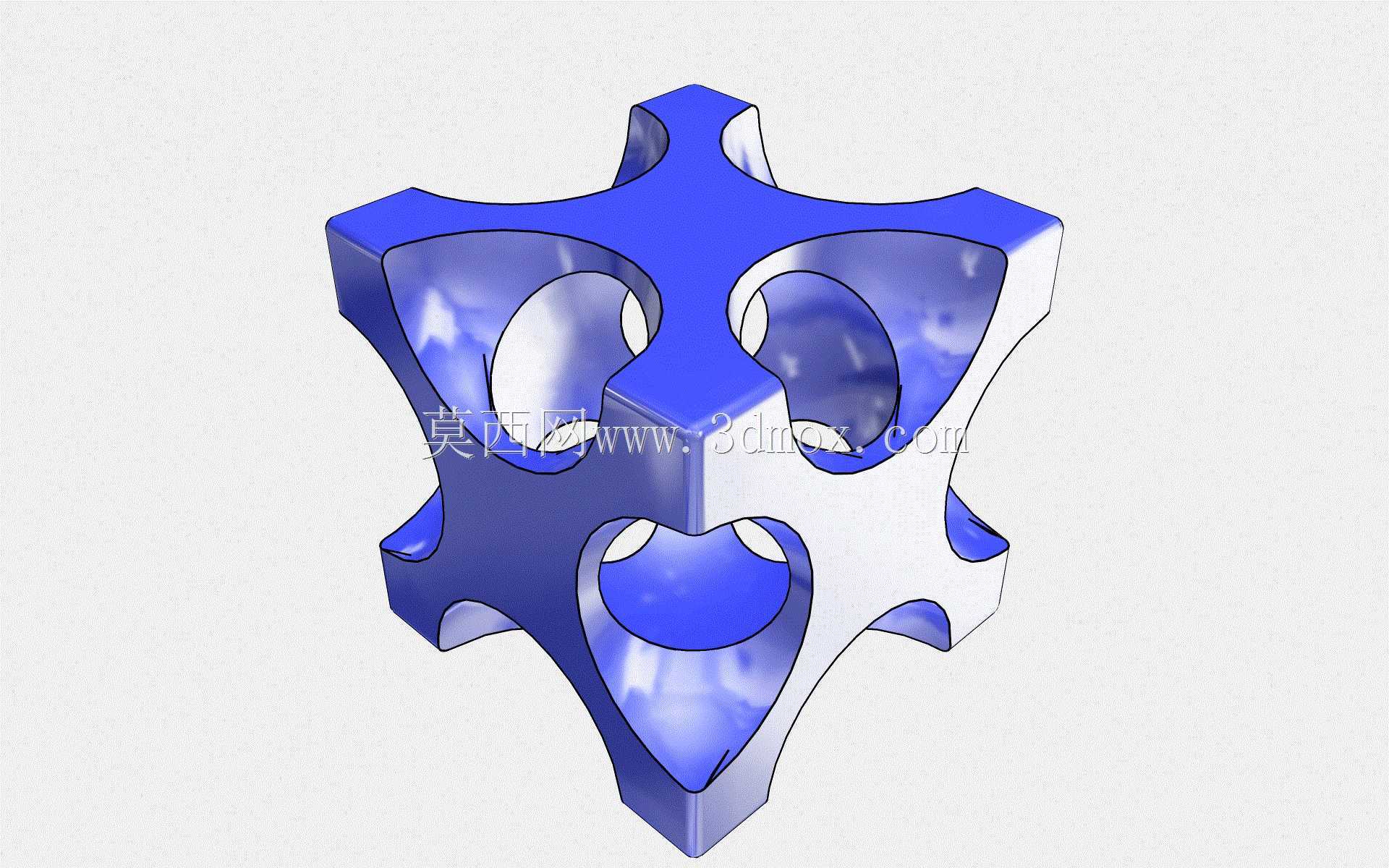

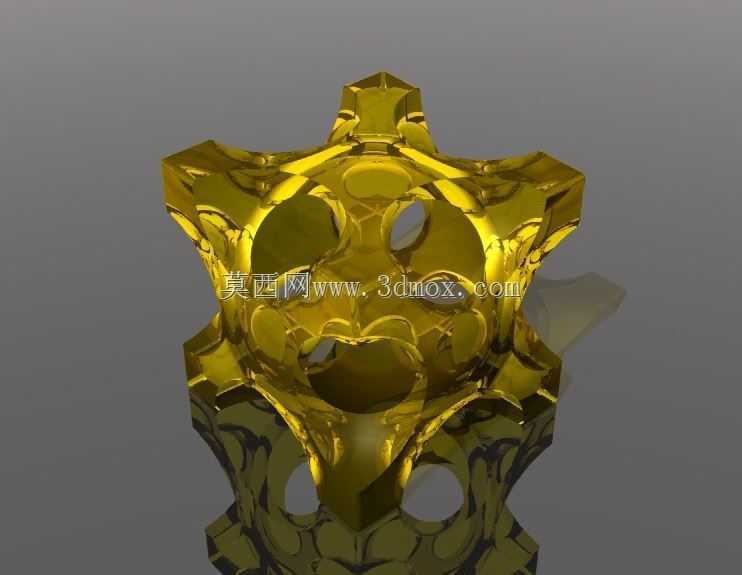

这类带规则多孔镂空的立方结构，最早是从拓扑优化的轻量化设计思路延伸而来，最初的应用场景集中在航空航天领域的非承力内饰件、3D打印随形冷却流道的验证样件，后来逐步拓展到文创摆件、工业设计展陈样件、增材制造工艺验证件等多个场景。从结构设计逻辑来看，整体以正立方体为基础外轮廓，六个面的中心位置开设大尺寸通孔，棱边与面域部分采用渐变式多孔镂空排布，孔洞直径从立方体中心向外围逐步收窄，既保证了整体结构的视觉通透感，也能在采用金属或光敏树脂3D打印成型时，避免大实心结构带来的打印应力变形问题。在实际工程验证场景中，这类结构常被用来测试选区激光熔化设备的成型倾角极限、悬空孔无支撑打印的工艺参数，因为结构中同时包含了水平悬空面、倾斜曲面、交叉棱边等多种典型打印特征，能一次性验证设备的光斑补偿、层厚匹配、成型仓温场均匀性等多项参数。如果作为文创摆件使用，其外轮廓尺寸可根据摆放场景灵活调整，常规桌面摆放款的外边界控制在80-120mm立方区间即可，无需额外设计安装结构，底部做0.5mm的平面磨平处理就能保证放置平稳；如果作为设备内部的轻量化填充结构使用，则需要根据安装腔体内壁的尺寸调整外轮廓公差，通常单边预留0.2mm的装配间隙，六个面的中心通孔可根据走线、过流的实际需求调整孔径大小，镂空部分的筋位厚度最小可做到0.8mm，在保证结构刚度的前提下最大化降低整体重量。设计过程中需要注意所有镂空孔洞的拔模斜度统一控制在45度以上，避免采用FDM工艺打印时出现大面积支撑难以去除的问题，同时棱边位置做R0.3-R0.5的圆角过渡，既可以减少打印过程中的应力集中导致的开裂问题，也能提升成品的触感，避免锐边划伤。这类结构的另一个实用场景是作为流体混合腔的内置扰流件，镂空的多孔结构可以对通过腔体的流体进行多次分流、扰流，提升混合均匀度，此时需要根据流体的粘度、流速调整孔洞的排布密度，避免出现流道堵塞的问题，外轮廓与腔体内壁采用过渡配合，无需额外粘接固定就能保证扰流件不会随流体移位。
