V-2火箭结构展示三维建模作品

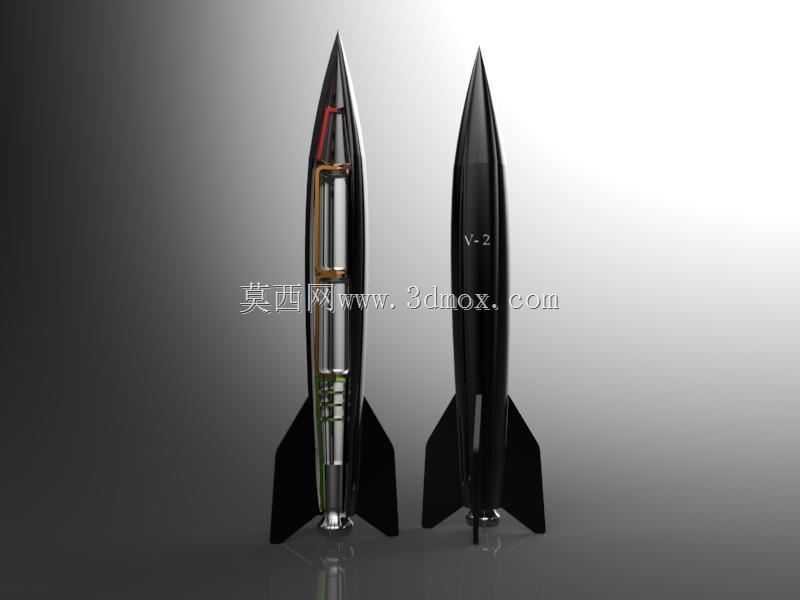

该模型还原了V-2火箭的完整外部构型与内部核心舱段布局，可用于航空航天科普展项的结构演示、早期弹道武器发展历程的教学展示，也能为航天爱好者的结构认知学习提供直观参照，部分结构设计逻辑还能为小型探空火箭的原理验证提供早期设计参考。从设计思路来看，建模过程优先还原弹体的气动外形特征，尖锥形弹头的长细比严格匹配真实V-2火箭的气动设计参数，保证弹体头部的激波阻力特性与真实构型一致；弹身主体采用等直径圆柱段设计，既保证了内部燃料舱、制导舱段的布置空间，也简化了弹体蒙皮的受力结构，降低飞行过程中的结构应力集中风险。尾部的四片对称弹翼采用后掠切尖设计，安装位置严格对齐弹身尾部的承力隔框，弹翼的后掠角度经过匹配校准，能够保证火箭飞行过程中的静稳定度，避免飞行姿态失稳；弹翼与弹身的连接位置做了过渡圆角处理，既减少了飞行过程中的干扰阻力，也能降低连接部位的应力集中，提升结构强度。模型同时做了剖视展示处理，可直观看到内部的燃料贮箱、管路布局、发动机推力室的相对位置，各舱段的分隔位置完全匹配真实火箭的承力隔框布置，弹头段与弹身的连接面、弹身与尾部发动机段的对接面都预留了符合装配逻辑的连接边界，能够直观展示各舱段的对接安装逻辑。从安装与尺寸边界来看，弹体整体为轴对称构型，所有外凸结构均为尾部弹翼，无侧向突出的零散部件，弹翼的外伸尺寸控制在弹体直径的合理比例范围内，在做展陈布置时，可直接采用尾部支撑或者弹身中部抱箍支撑的方式，不需要额外预留过多的侧向安装空间；弹体尾部的发动机喷口端面为平整对接面，可直接适配展陈台架的安装定位孔，不需要额外做转接结构设计。建模过程中对弹体表面的口盖、标识位置都做了对应还原，弹身中部的V-2标识位置与真实装备一致，剖视部分的内部管路走向、贮箱的固定结构都做了细节呈现，能够清晰展示早期液体火箭的基本结构布局，帮助学习者理解液体弹道火箭的基本组成逻辑，区分弹头制导舱、燃料贮箱、动力舱的不同功能分区，理解各舱段在飞行过程中的受力传递路径。
