单极微型断路器外观结构三维设计

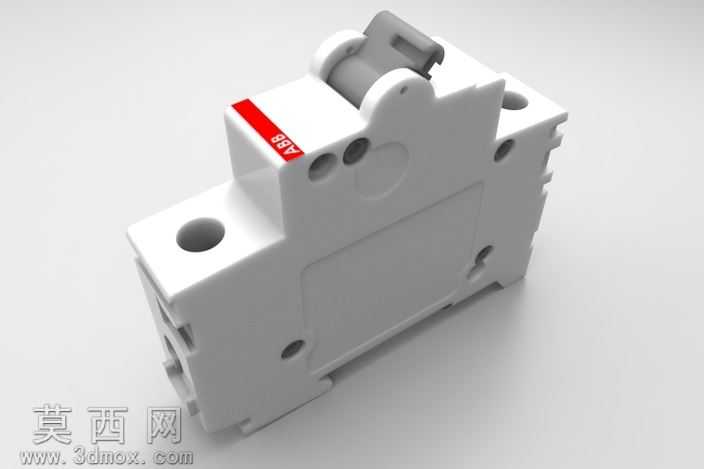

本作品为单极微型断路器的三维数字化设计成果，建模阶段依托三维参数化设计逻辑，先对实物进行多维度尺寸测绘，拆解断路器的外部壳体、操作手柄、接线端子、安装卡扣、标识铭牌等独立结构单元，按照1:1的真实比例搭建基础特征。建模过程中优先使用拉伸、切除、倒角等基础特征命令构建主体壳体的基础轮廓，针对壳体表面的安装孔位、散热凹槽、卡扣卡槽等细节结构，通过草图精准定位后做特征切除，保证孔位的同轴度、卡槽的配合公差符合实际产品的装配要求；操作手柄部分采用曲面建模与实体建模结合的方式，还原手柄的弧形握持轮廓与转轴配合结构，确保手柄的摆动行程与真实产品的分合闸动作逻辑匹配。材质与渲染阶段，为壳体部分赋予哑光浅灰色阻燃工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料外壳的磨砂质感，操作手柄选用深灰色硬质塑料材质，表面添加细微的防滑纹理提升真实感，壳体侧面的红色品牌标识条采用亮面红色塑料材质，与主体哑光材质形成视觉区分，接线端子的金属部分赋予镀锌金属材质，调整金属的反射率、高光参数还原金属件的冷硬质感。渲染阶段采用三点布光方案，主光源从斜上方45度投射，勾勒产品的主体轮廓与结构转折，辅助光源补充暗部细节避免阴影死黑，背景选用浅灰色渐变背景突出产品主体，添加柔和的环境遮蔽效果强化结构的层次感，让各个部件的衔接缝隙、凹凸结构都能清晰呈现。设计过程中重点还原产品的实际装配逻辑，壳体的上下盖合结构、手柄与内部机构的联动避让空间、背部导轨安装的卡扣结构都做了精准还原，既可以作为低压电气设计的外观参考素材，也可用于电气安装场景的可视化演示、产品宣传效果图制作，模型的各个特征均做了参数化保留，可根据不同品牌同规格产品的外观差异快速调整尺寸与细节标识，适配不同的使用场景需求。
