三极小型断路器三维结构设计作品

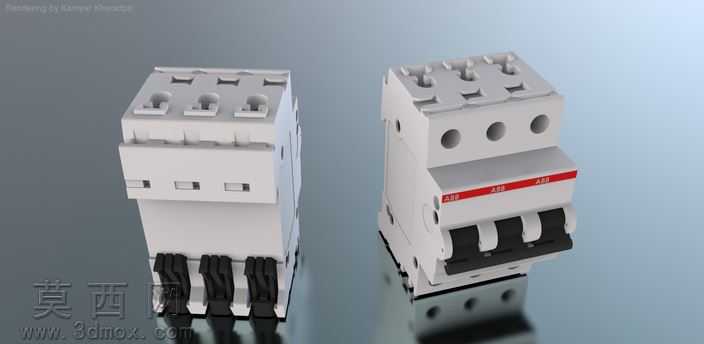

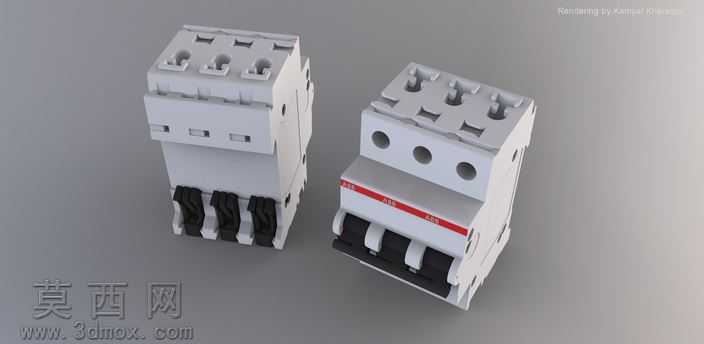

本作品为三极小型断路器的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构1:1比例还原，严格遵循小型断路器的实际工业尺寸规范进行参数标定，确保各部件的装配公差符合低压电器生产的实际精度要求。建模过程中首先完成主体基座的结构搭建，对基座上的接线端子安装位、操作机构容纳腔、灭弧室预留槽等结构进行精准刻画，保证基座的壁厚、加强筋位置、卡扣结构完全匹配实物的装配逻辑。随后完成操作手柄、动触头组件、静触头组件、脱扣机构、接线端子、外壳盖板等细分部件的独立建模，对操作手柄的防滑纹理、接线端子的螺纹结构、脱扣机构的卡扣联动结构进行细节还原，避免出现结构干涉、装配错位的问题。材质与渲染阶段，针对断路器不同部件的实际材质属性进行材质球参数调试：外壳部分采用阻燃PA66工程塑料材质，调整漫反射参数还原浅灰白色哑光塑料的质感，添加细微的材质颗粒感模拟注塑件的表面肌理；内部金属导电部件、接线端子采用铜合金材质，调整金属反射率、粗糙度参数还原金属的哑光金属光泽，对触头接触位置做轻微的磨损质感处理提升真实感；操作手柄部分采用与外壳同色系但饱和度稍高的塑料材质，还原实物的部件区分设计；标识条部分采用红色哑光漆面材质，清晰还原产品的标识区域特征。渲染阶段采用三点布光方案，主光源提供柔和的正面照明勾勒产品整体轮廓，辅光源补充暗部细节避免结构阴影过黑丢失细节，顶光模拟工业展示场景的顶部照明突出产品顶部的接线结构，最终渲染图清晰展现断路器的整体外观与结构细节。设计思路上，本模型完整还原三极断路器的三通道独立分断结构，可清晰展示三极电路同步通断的结构逻辑，模型各部件可独立拆分，能够直观呈现小型断路器的内部装配关系与工作原理，可用于低压配电产品的结构展示、教学演示、配电场景装配模拟等用途，建模过程中对易被忽略的内部卡扣、定位柱、灭弧栅安装位等细节都做了完整还原，保证模型的结构完整性与装配合理性。
