立式带弧形导槽的往复旋转演示机构

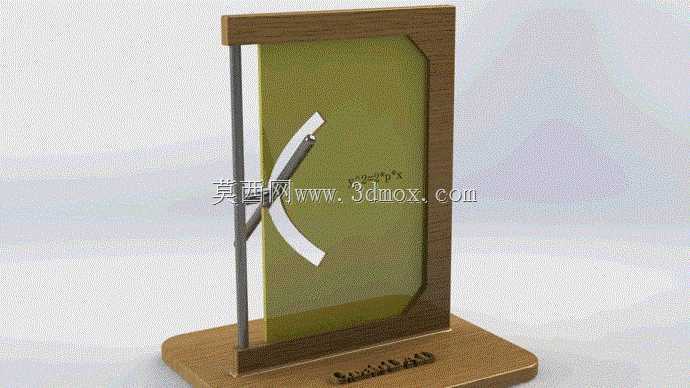

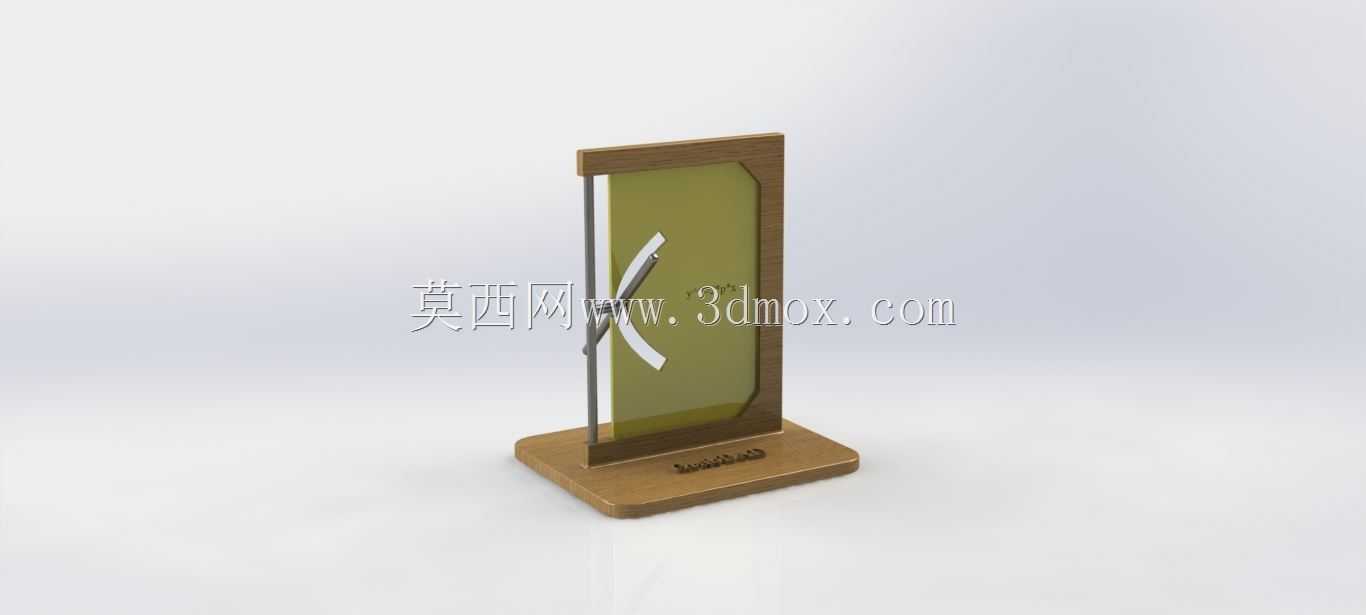

该旋转机构属于桌面级机械原理演示类装置，核心功能是直观展示定轴旋转与弧形导槽约束下的往复运动耦合关系，常被用于机械基础教学场景、科普展项互动单元，也可作为创意桌面摆件的机械结构内核。从结构设计逻辑来看，整套机构采用立式布局，底部为一体化成型的木质支撑底座，承担整体承重与安装基准作用，底座上表面预留了竖直支架与立板的安装定位槽，装配时无需额外工装即可快速对齐各部件的同轴度与垂直度，安装边界上底座的长宽尺寸控制在150mm*100mm范围内，整体高度不超过220mm，放置于桌面时不会占用过多操作空间，适配常规展台、教具柜的摆放尺寸要求。竖直方向布置的金属光轴作为旋转运动的承载主轴，轴径选取6mm标准光轴规格，表面做抛光处理降低滑动摩擦阻力，轴的下端与底座内的隐藏式旋转驱动端配合，可通过手动拨转或者外接微型减速电机实现匀速圆周转动。立板组件采用木质边框嵌装半透明磨砂面板的结构，边框做了圆角倒角处理避免锐边划伤，面板表面蚀刻有弧形导槽轨迹，导槽的曲率经过反复校核，与主轴上连接的滑动拨杆行程完全匹配，当主轴带动拨杆做圆周运动时，拨杆端部的导销嵌入弧形导槽内，会带动导槽约束的展示件沿预设轨迹做往复摆动，完整呈现旋转运动转化为定向往复摆动的整个过程，运动过程无卡滞点，传动效率在手动驱动场景下完全满足演示需求。设计过程中重点考量了运动部件的间隙配合，拨杆导销与弧形导槽的配合间隙控制在0.1mm-0.2mm之间，既不会因为间隙过大出现运动窜动，也不会因为间隙过小导致滑动卡涩，所有外露的木质部件表面都做了打磨光滑处理，金属轴件做防锈镀层处理，长期放置或者频繁操作都不会出现锈蚀、毛刺刮手的问题。在实际教学应用中，该机构可以帮助初学者快速理解凸轮机构、导槽约束机构的运动原理，相比平面原理图更具直观性，互动操作时可以清晰观察到不同主轴转角下摆动件的位置变化，也可作为机械原理课程的课程设计参考案例，帮助设计者掌握运动轨迹校核、配合间隙选取、立式机构支撑布局的相关设计要点。
